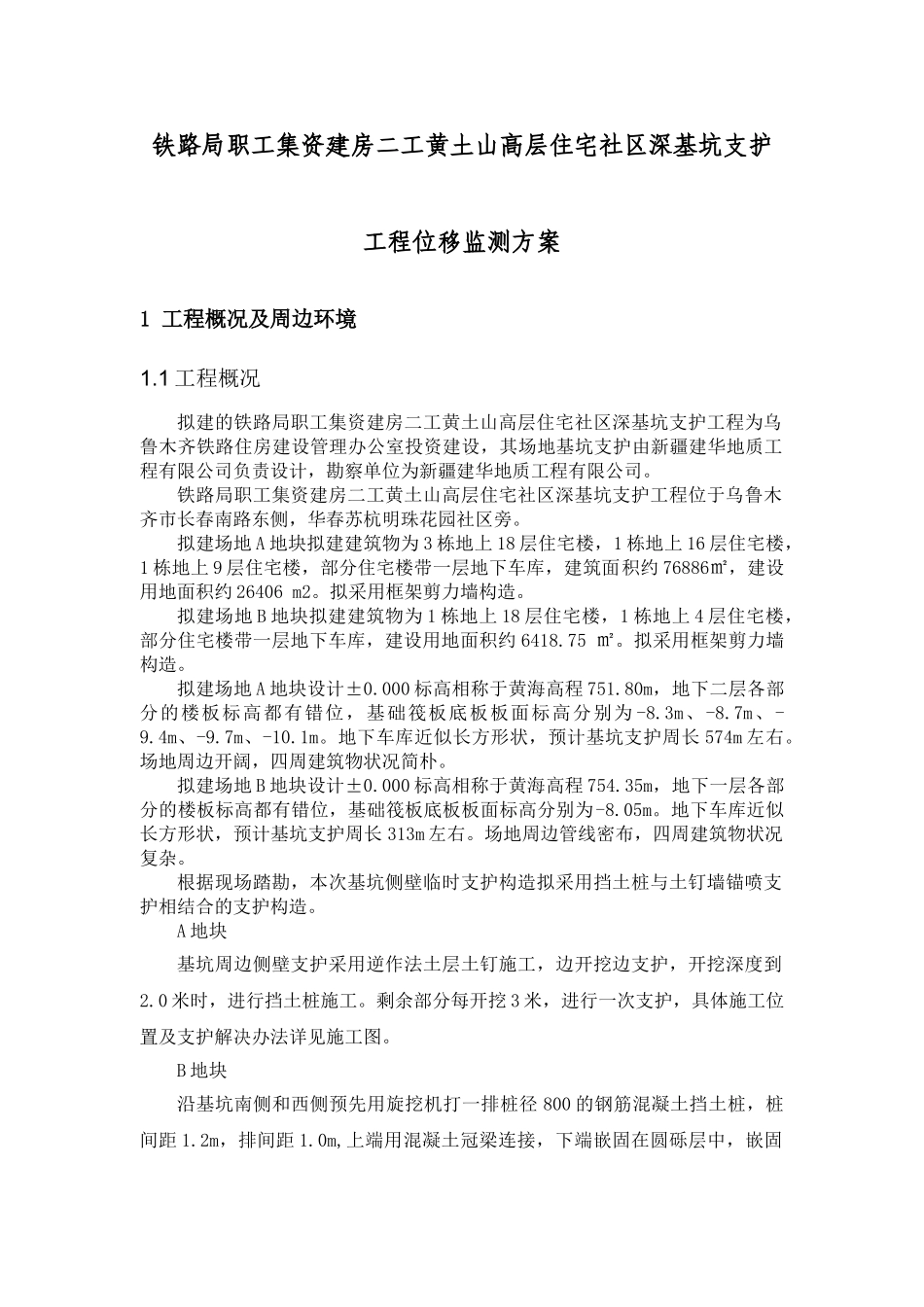

铁路局职工集资建房二工黄土山高层住宅社区深基坑支护工程位移监测方案1 工程概况及周边环境1.1 工程概况拟建的铁路局职工集资建房二工黄土山高层住宅社区深基坑支护工程为乌鲁木齐铁路住房建设管理办公室投资建设,其场地基坑支护由新疆建华地质工程有限公司负责设计,勘察单位为新疆建华地质工程有限公司。铁路局职工集资建房二工黄土山高层住宅社区深基坑支护工程位于乌鲁木齐市长春南路东侧,华春苏杭明珠花园社区旁。拟建场地 A 地块拟建建筑物为 3 栋地上 18 层住宅楼,1 栋地上 16 层住宅楼,1 栋地上 9 层住宅楼,部分住宅楼带一层地下车库,建筑面积约 76886㎡,建设用地面积约 26406 m2。拟采用框架剪力墙构造。拟建场地 B 地块拟建建筑物为 1 栋地上 18 层住宅楼,1 栋地上 4 层住宅楼,部分住宅楼带一层地下车库,建设用地面积约 6418.75 ㎡。拟采用框架剪力墙构造。拟建场地 A 地块设计±0.000 标高相称于黄海高程 751.80m,地下二层各部分的楼板标高都有错位,基础筏板底板板面标高分别为 -8.3m、-8.7m、-9.4m、-9.7m、-10.1m。地下车库近似长方形状,预计基坑支护周长 574m 左右。场地周边开阔,四周建筑物状况简朴。拟建场地 B 地块设计±0.000 标高相称于黄海高程 754.35m,地下一层各部分的楼板标高都有错位,基础筏板底板板面标高分别为-8.05m。地下车库近似长方形状,预计基坑支护周长 313m 左右。场地周边管线密布,四周建筑物状况复杂。根据现场踏勘,本次基坑侧壁临时支护构造拟采用挡土桩与土钉墙锚喷支护相结合的支护构造。A 地块基坑周边侧壁支护采用逆作法土层土钉施工,边开挖边支护,开挖深度到2.0 米时,进行挡土桩施工。剩余部分每开挖 3 米,进行一次支护,具体施工位置及支护解决办法详见施工图。B 地块沿基坑南侧和西侧预先用旋挖机打一排桩径 800 的钢筋混凝土挡土桩,桩间距 1.2m,排间距 1.0m,上端用混凝土冠梁连接,下端嵌固在圆砾层中,嵌固深度不不大于 4.0m,局部不下于 6.5m。基坑南侧局部地段增加一排桩径 1000的钢筋混凝土挡土加强桩,并做止水帷幕加固解决,及对周边挡墙做加固解决基坑北侧同 A 地块,东侧同已开挖基坑相连。2 工程地质条件2.1、地层概况根据《岩土工程勘察报告》(新疆建华地质工程有限公司)A 地块:地层重要由①杂填土、②粉土、③灰绿色粉土及④圆砾层构成。① 杂填土:杂色,松散,稍湿,场区都有分布。重要由生活...
