2025年机床外观质量检验规范VIP免费

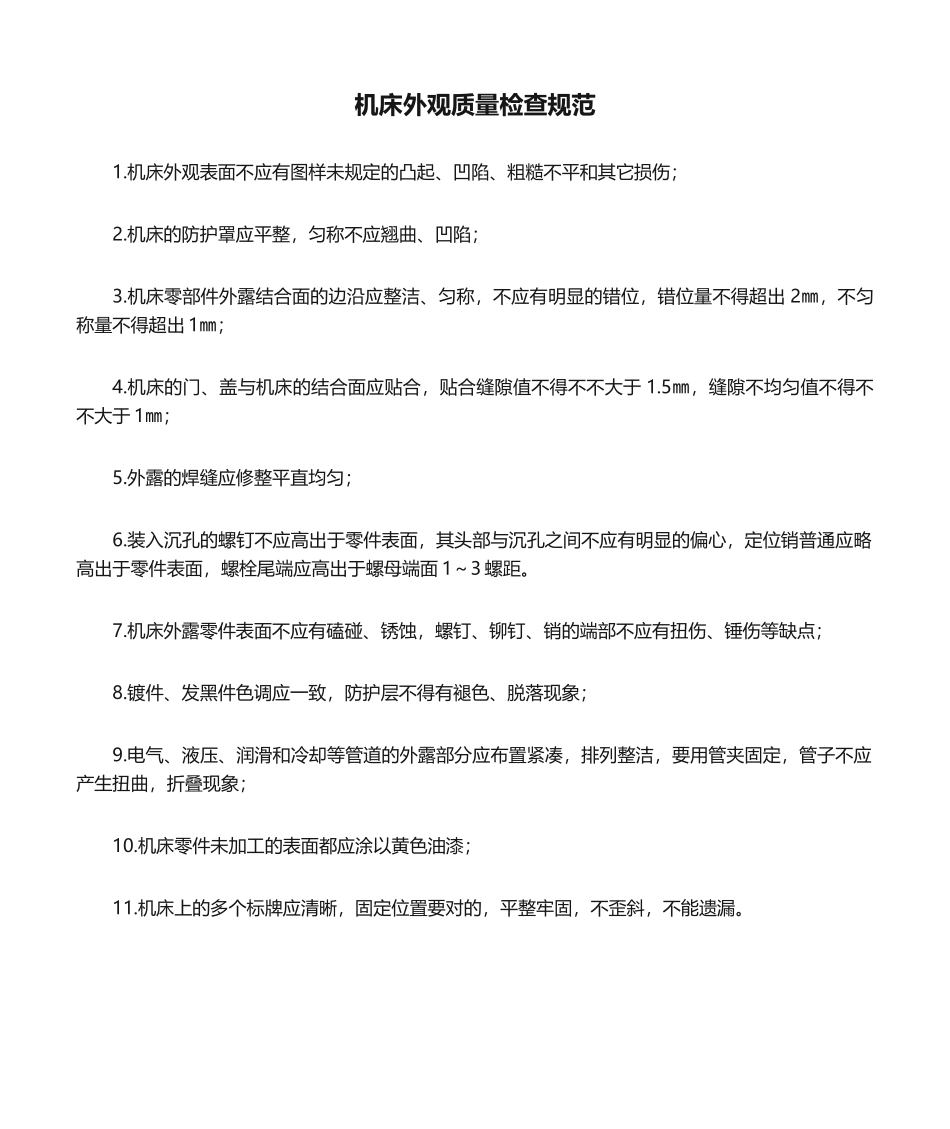

2025年机床外观质量检验规范_第1页
1/1
机床外观质量检查规范1.机床外观表面不应有图样未规定的凸起、凹陷、粗糙不平和其它损伤;2.机床的防护罩应平整,匀称不应翘曲、凹陷;3.机床零部件外露结合面的边沿应整洁、匀称,不应有明显的错位,错位量不得超出 2㎜,不匀称量不得超出 1㎜;4.机床的门、盖与机床的结合面应贴合,贴合缝隙值不得不不大于 1.5㎜,缝隙不均匀值不得不不大于 1㎜;5.外露的焊缝应修整平直均匀;6.装入沉孔的螺钉不应高出于零件表面,其头部与沉孔之间不应有明显的偏心,定位销普通应略高出于零件表面,螺栓尾端应高出于螺母端面 1~3 螺距。7.机床外露零件表面不应有磕碰、锈蚀,螺钉、铆钉、销的端部不应有扭伤、锤伤等缺点;8.镀件、发黑件色调应一致,防护层不得有褪色、脱落现象;9.电气、液压、润滑和冷却等管道的外露部分应布置紧凑,排列整洁,要用管夹固定,管子不应产生扭曲,折叠现象;10.机床零件未加工的表面都应涂以黄色油漆;11.机床上的多个标牌应清晰,固定位置要对的,平整牢固,不歪斜,不能遗漏。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2025年机床外观质量检验规范
