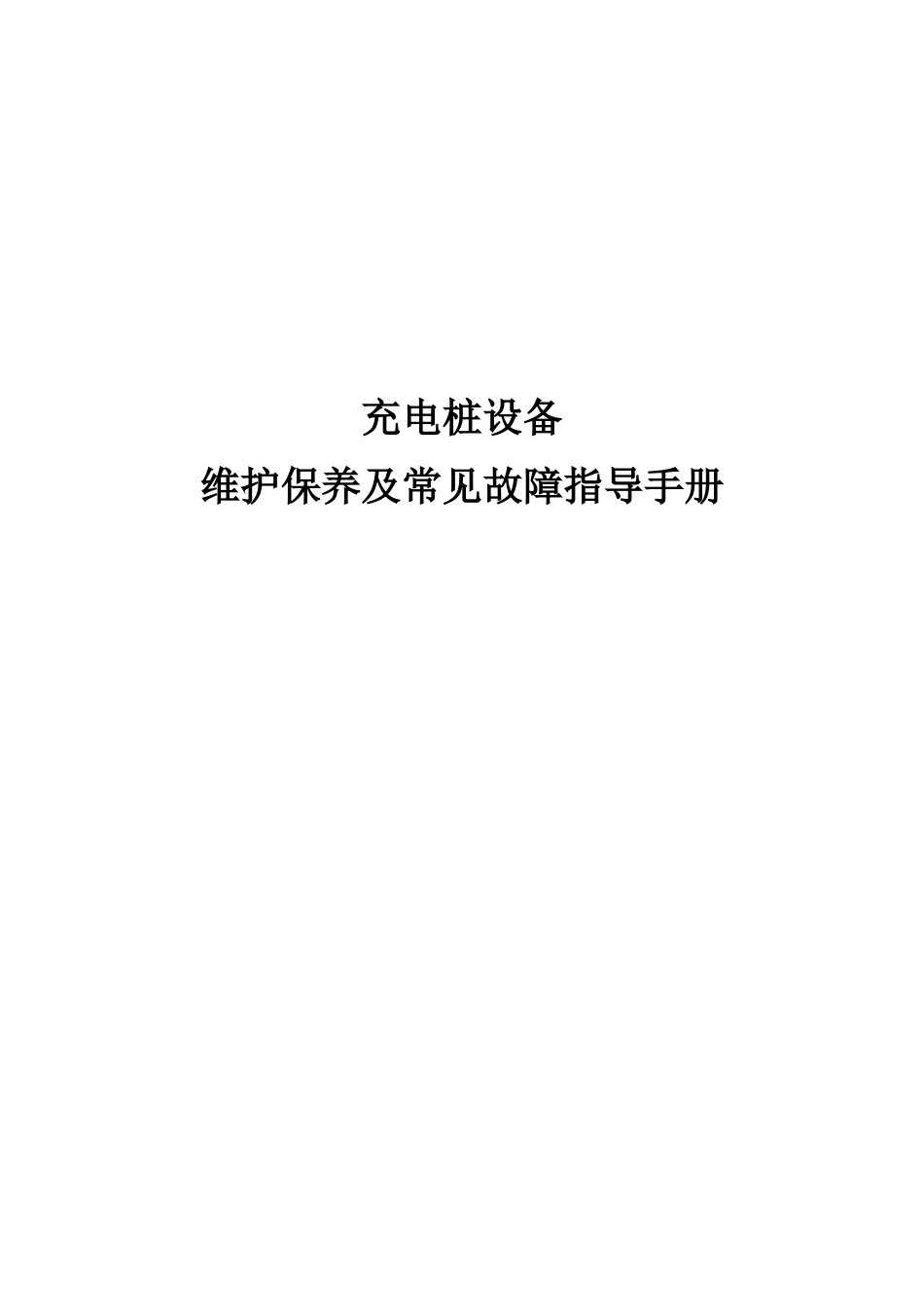

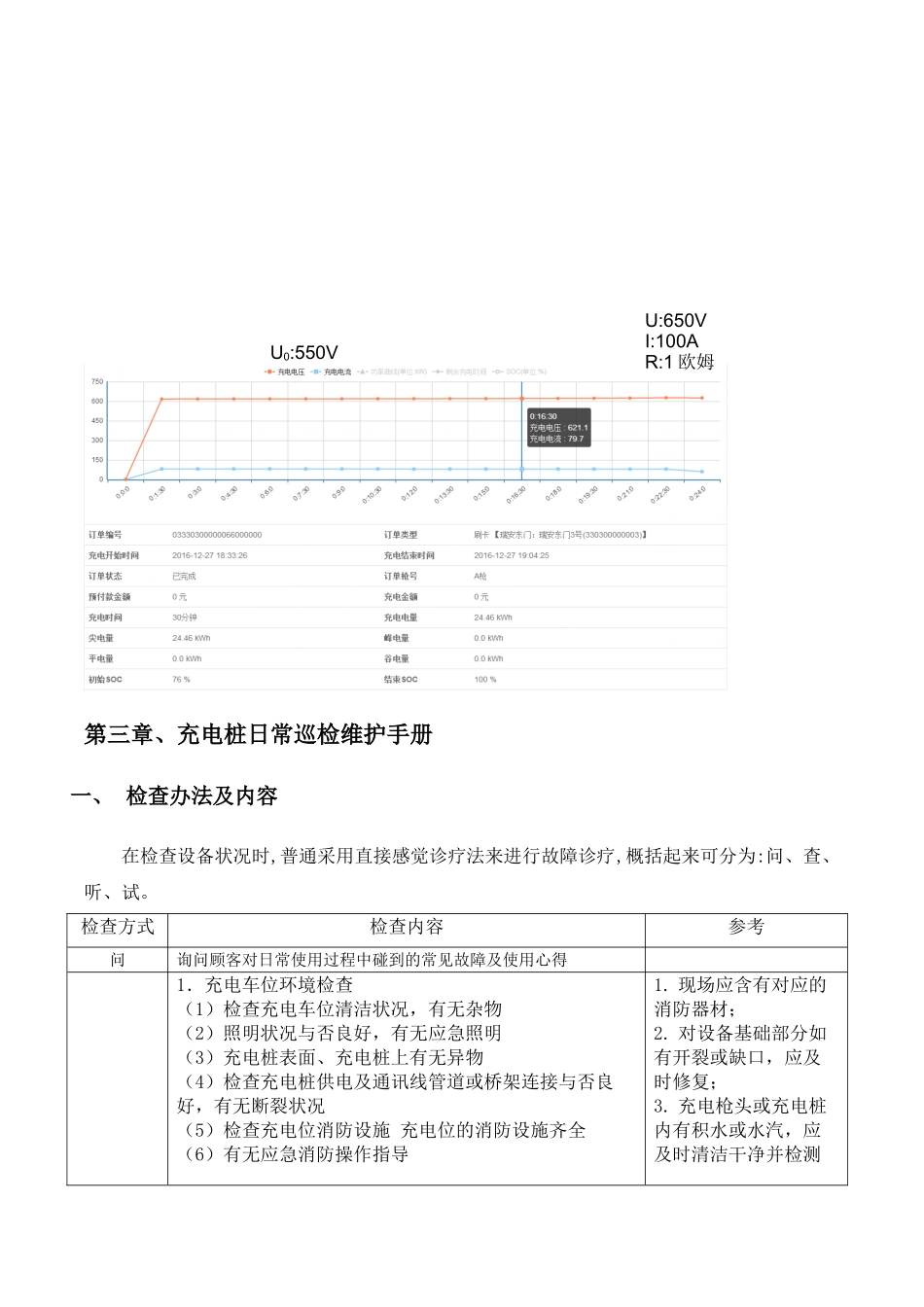

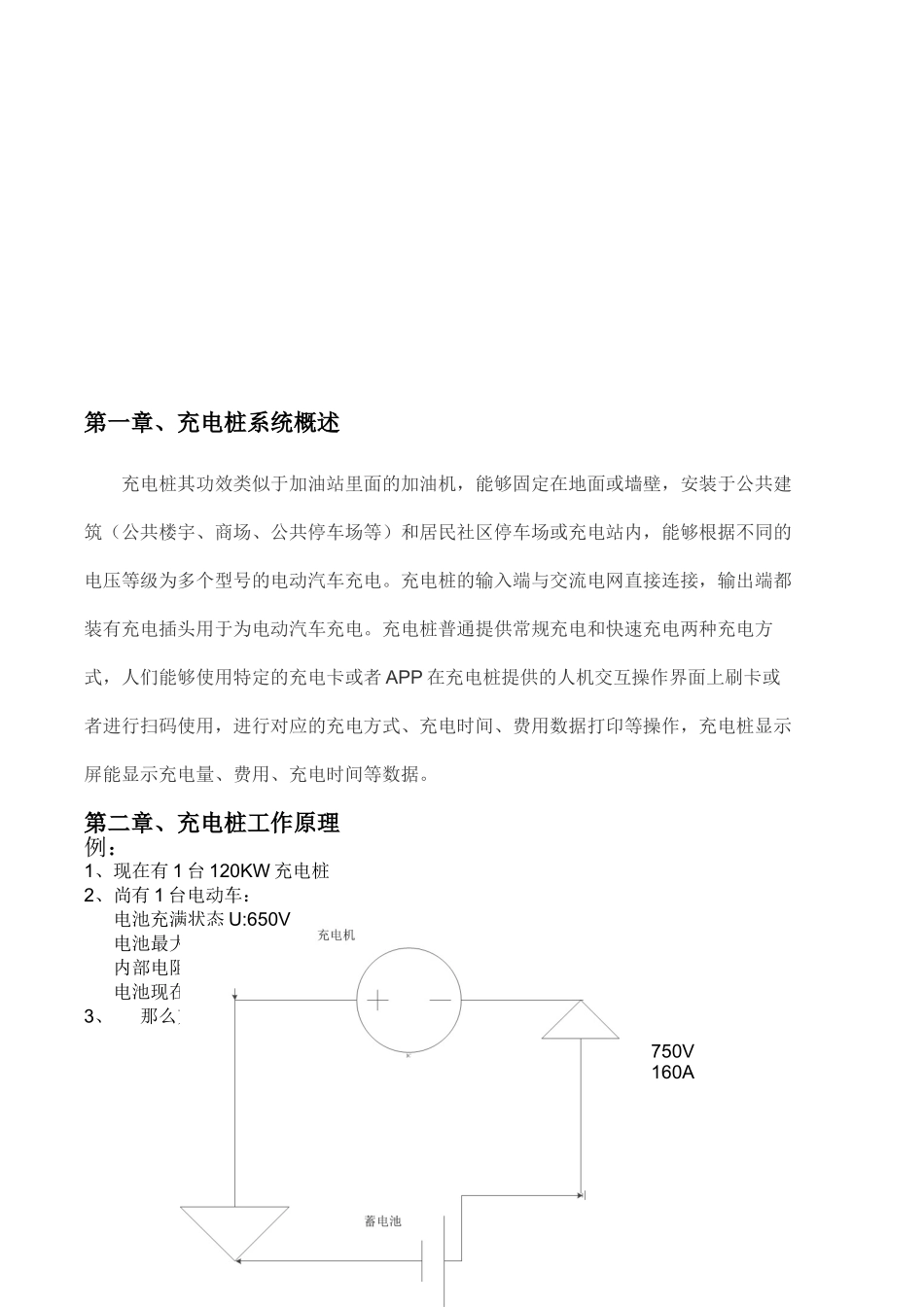

充电桩设备维护保养及常见故障指导手册第一章、充电桩系统概述充电桩其功效类似于加油站里面的加油机，能够固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民社区停车场或充电站内，能够根据不同的电压等级为多个型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。充电桩普通提供常规充电和快速充电两种充电方式，人们能够使用特定的充电卡或者 APP 在充电桩提供的人机交互操作界面上刷卡或者进行扫码使用，进行对应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。第二章、充电桩工作原理例：1、现在有 1 台 120KW 充电桩2、尚有 1 台电动车：电池充满状态 U:650V电池最大承受电流 I:80A 内部电阻 R:1 欧姆电池现在使用剩余的电压是 U0:550V3、那么充电的过程是如何的？750V160A第三章、充电桩日常巡检维护手册一、 检查办法及内容在检查设备状况时,普通采用直接感觉诊疗法来进行故障诊疗,概括起来可分为:问、查、听、试。检查方式检查内容参考问询问顾客对日常使用过程中碰到的常见故障及使用心得1．充电车位环境检查（1）检查充电车位清洁状况，有无杂物（2）照明状况与否良好，有无应急照明（3）充电桩表面、充电桩上有无异物（4）检查充电桩供电及通讯线管道或桥架连接与否良好，有无断裂状况（5）检查充电位消防设施 充电位的消防设施齐全 （6）有无应急消防操作指导1. 现场应含有对应的消防器材；2. 对设备基础部分如有开裂或缺口，应及时修复；3. 充电枪头或充电桩内有积水或水汽，应及时清洁干净并检测U0:550VU:650VI:100A R:1 欧姆查（7）核对充电桩运行保养统计，理解机组运行保养状况 2． 充电桩整体状况检查（1） 充电桩底座与否有损坏，裂痕，倾斜现象； （2） 检查充电桩本身及布线管道或桥架各部件的安装状况，各附件安装的稳固程度，及固定膨胀螺栓相连与否牢固；（3）充电桩固定状况检查，有无脱落，晃动现象；（4）充电枪与否脱落，枪头与否插在枪位内，充电桩内部及枪头内部有无残留水；（5）充电桩进线接线端子，通讯线接线接线端子，有无松动，烧黑，充电桩内部元器件安装牢固，无损伤，无脱落； （6）充电桩电缆布线合理，使用软线连接，各接线端子连接紧密无松动（7）充电桩内接地端子并有明显的标志，并接地良好 3．充电桩配电柜的检查（1）配电柜柜门与否上锁；柜体上...
