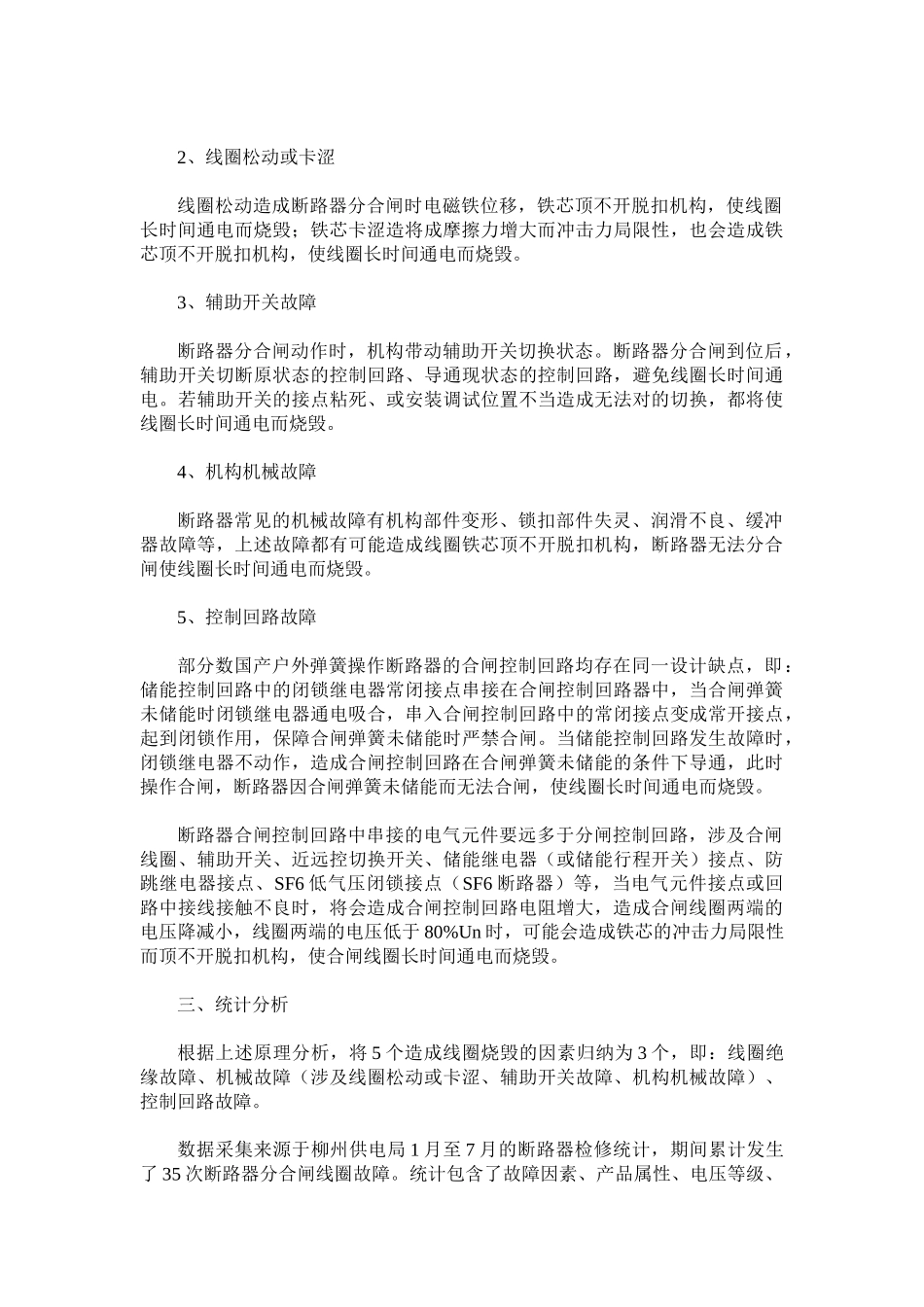

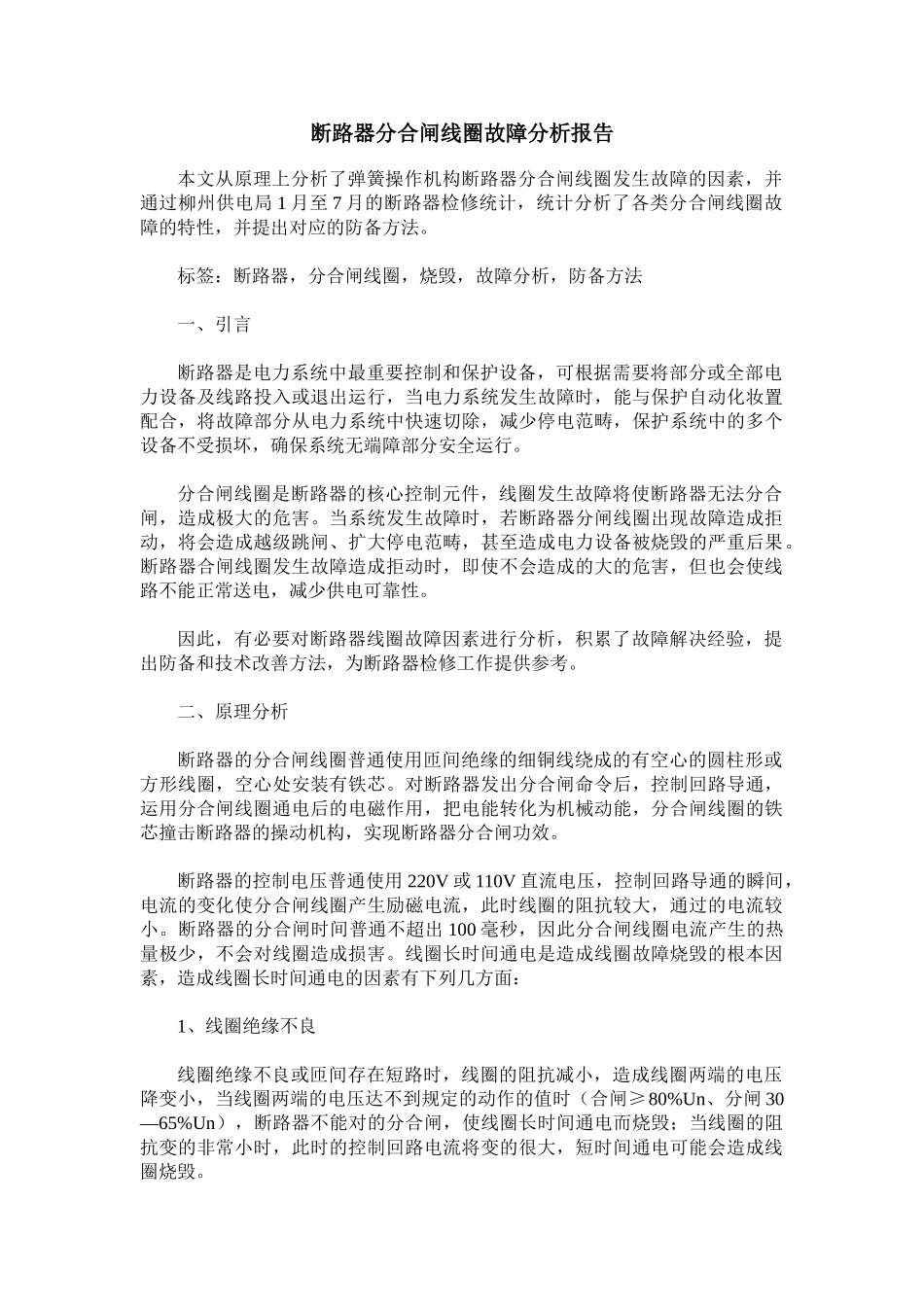

断路器分合闸线圈故障分析报告本文从原理上分析了弹簧操作机构断路器分合闸线圈发生故障的因素,并通过柳州供电局 1 月至 7 月的断路器检修统计,统计分析了各类分合闸线圈故障的特性,并提出对应的防备方法。标签:断路器,分合闸线圈,烧毁,故障分析,防备方法一、引言断路器是电力系统中最重要控制和保护设备,可根据需要将部分或全部电力设备及线路投入或退出运行,当电力系统发生故障时,能与保护自动化妆置配合,将故障部分从电力系统中快速切除,减少停电范畴,保护系统中的多个设备不受损坏,确保系统无端障部分安全运行。分合闸线圈是断路器的核心控制元件,线圈发生故障将使断路器无法分合闸,造成极大的危害。当系统发生故障时,若断路器分闸线圈出现故障造成拒动,将会造成越级跳闸、扩大停电范畴,甚至造成电力设备被烧毁的严重后果。断路器合闸线圈发生故障造成拒动时,即使不会造成的大的危害,但也会使线路不能正常送电,减少供电可靠性。因此,有必要对断路器线圈故障因素进行分析,积累了故障解决经验,提出防备和技术改善方法,为断路器检修工作提供参考。二、原理分析断路器的分合闸线圈普通使用匝间绝缘的细铜线绕成的有空心的圆柱形或方形线圈,空心处安装有铁芯。对断路器发出分合闸命令后,控制回路导通,运用分合闸线圈通电后的电磁作用,把电能转化为机械动能,分合闸线圈的铁芯撞击断路器的操动机构,实现断路器分合闸功效。断路器的控制电压普通使用 220V 或 110V 直流电压,控制回路导通的瞬间,电流的变化使分合闸线圈产生励磁电流,此时线圈的阻抗较大,通过的电流较小。断路器的分合闸时间普通不超出 100 毫秒,因此分合闸线圈电流产生的热量极少,不会对线圈造成损害。线圈长时间通电是造成线圈故障烧毁的根本因素,造成线圈长时间通电的因素有下列几方面:1、线圈绝缘不良线圈绝缘不良或匝间存在短路时,线圈的阻抗减小,造成线圈两端的电压降变小,当线圈两端的电压达不到规定的动作的值时(合闸≥80%Un、分闸 30—65%Un),断路器不能对的分合闸,使线圈长时间通电而烧毁;当线圈的阻抗变的非常小时,此时的控制回路电流将变的很大,短时间通电可能会造成线圈烧毁。2、线圈松动或卡涩线圈松动造成断路器分合闸时电磁铁位移,铁芯顶不开脱扣机构,使线圈长时间通电而烧毁;铁芯卡涩造将成摩擦力增大而冲击力局限性,也会造成铁芯顶不开脱扣机构,使线圈长时间通电而烧毁。3、辅助开关故障断路器分...
