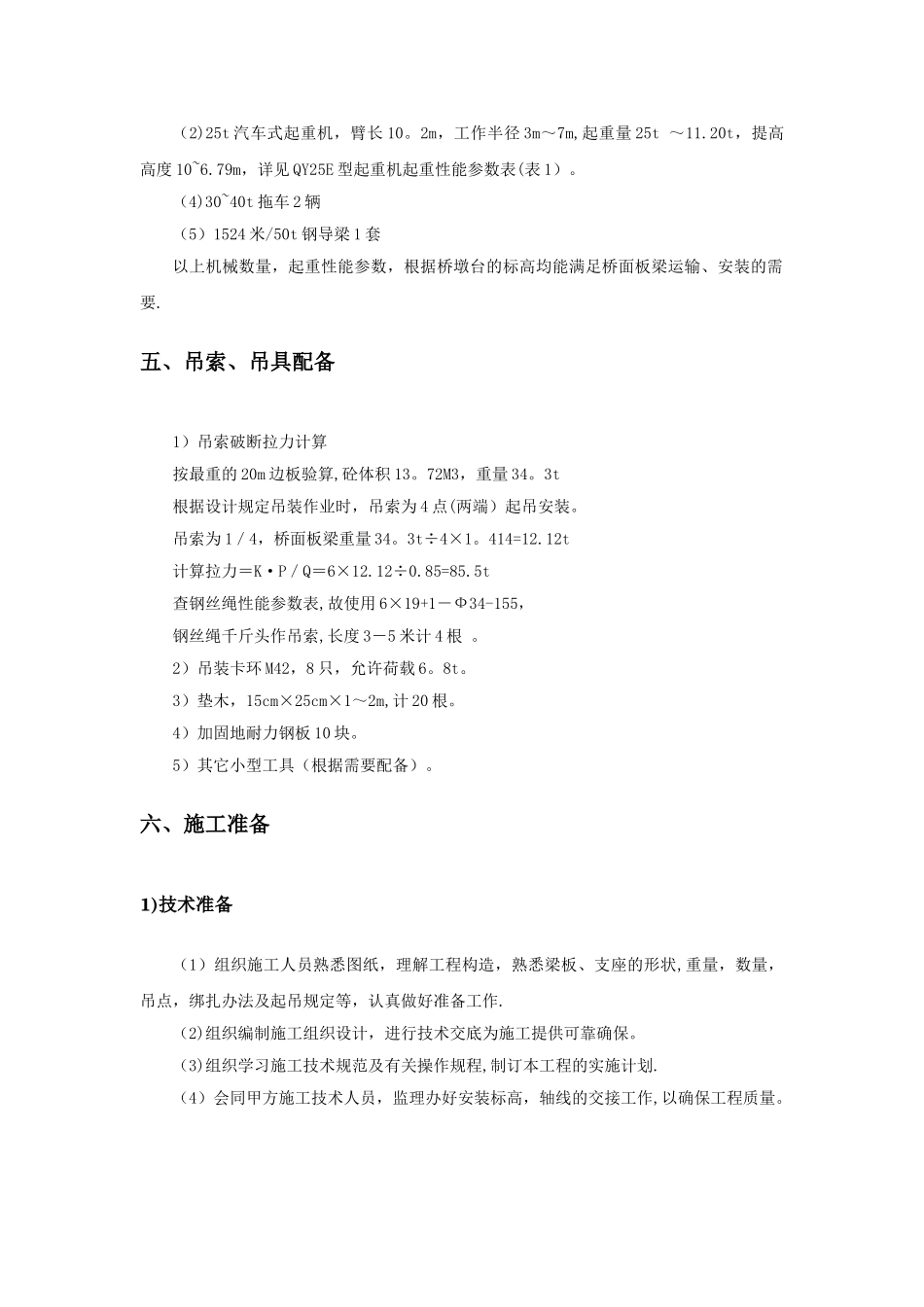

桥梁吊装施工方案一、编制阐明本施工方案是根据设计图纸及现场实际状况而编制。在方案中局限性之处在施工中加以完善。二、工程概况 三亚市迎宾路拓宽改造工程,三亚市迎宾路拓宽改造工程，是在原有道路两侧拓宽4m 慢车道+4.25m 人行道工程内容涉及地面道路、跨河桥梁、排水工程、电气工程、绿化景观工程等,拟建道路沿线重要为果园、村庄，河网交错、河塘密布,本工程累计 2 座桥梁。三、构件状况 本工程第一坐桥在 K1+314 处此桥中板 15。960m 累计 8 块，边板 15。960 累计 8 块;第二座桥在 K2+057 处此桥中板 15。960 累计 12 块，边板 15。960 累计 12 块。四、机械选用根据现场条件及本单位的运输、吊装机械设备状况，选用机械性能较强的汽车式起重机和运输车辆,进行施工作业，确保运输、吊装顺利完毕。1)机械设备数量吊装机械汽车式起重机 25t 吊车 2 台。运输机械 30～40t 拖车 2 辆；钢导梁 1 套；配用、辅助车辆 1 辆；2）运输、吊装机械技术参数(1）25t 汽车式起重机，臂长 10。1m,工作半径 3m~7m,起重量 25t ~10.30t，提高高度9。8~6。50m,详见 QY25B 型起重机起重性能参数表（表 1）。（2)25t 汽车式起重机，臂长 10。2m，工作半径 3m～7m,起重量 25t ～11.20t，提高高度 10~6.79m，详见 QY25E 型起重机起重性能参数表(表 1）。（4)30~40t 拖车 2 辆（5）1524 米/50t 钢导梁 1 套以上机械数量，起重性能参数，根据桥墩台的标高均能满足桥面板梁运输、安装的需要.五、吊索、吊具配备1）吊索破断拉力计算按最重的 20m 边板验算,砼体积 13。72M3，重量 34。3t根据设计规定吊装作业时，吊索为 4 点(两端）起吊安装。吊索为 1／4，桥面板梁重量 34。3t÷4×1。414=12.12t计算拉力＝K·P／Q＝6×12.12÷0.85=85.5t查钢丝绳性能参数表,故使用 6×19+1－Ф34-155，钢丝绳千斤头作吊索,长度 3－5 米计 4 根 。2）吊装卡环 M42，8 只，允许荷载 6。8t。3）垫木，15cm×25cm×1～2m,计 20 根。4）加固地耐力钢板 10 块。5）其它小型工具（根据需要配备）。六、施工准备1)技术准备（1）组织施工人员熟悉图纸，理解工程构造，熟悉梁板、支座的形状,重量，数量，吊点，绑扎办法及起吊规定等，认真做好准备工作.（2)组织编制施工组织设计，进行技术交底为施工提供可靠确保。（3)组织学习施工技术规范及有关操作规程,制订本工程的实施计划.（4）会同甲方施工技术人员...
