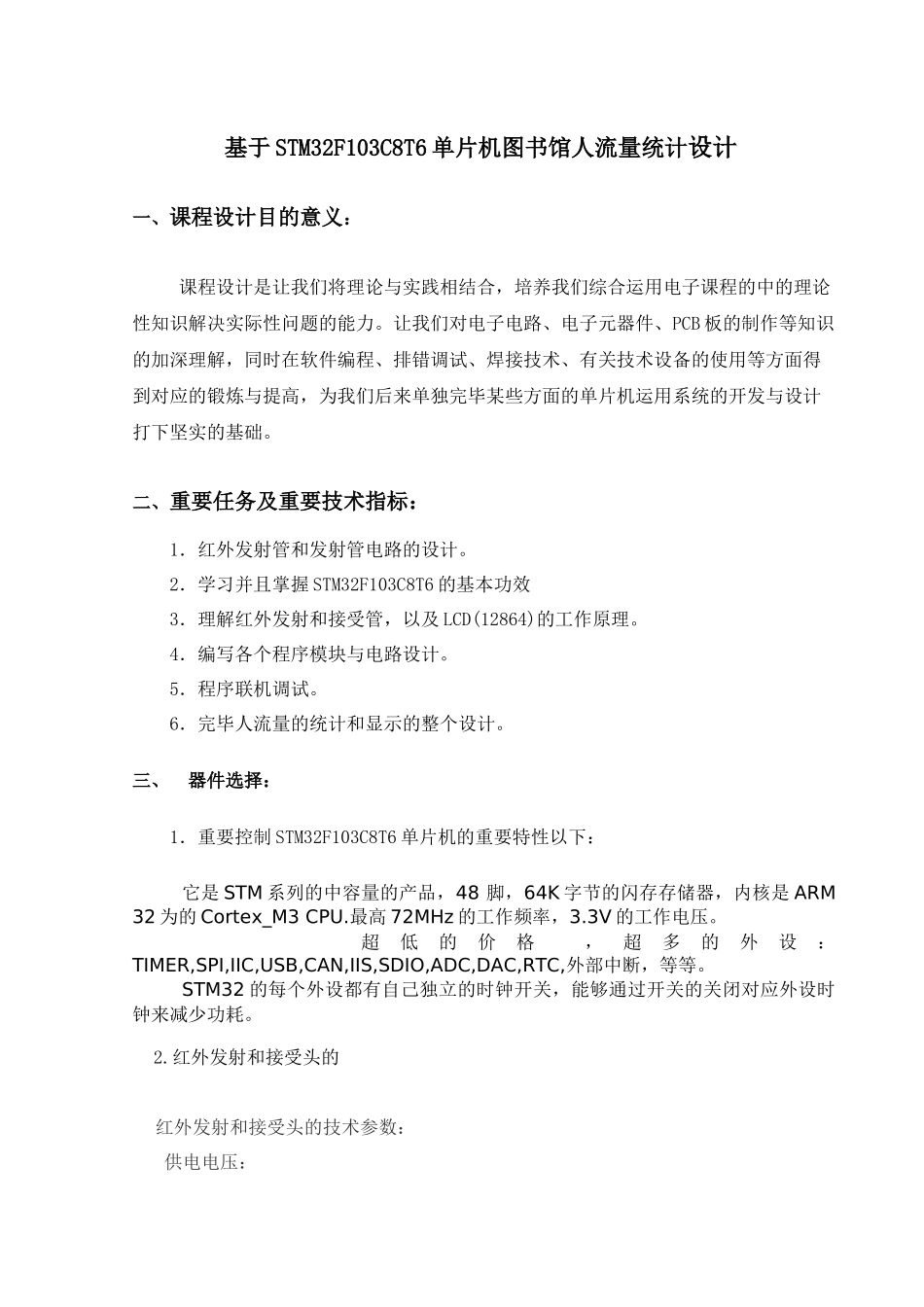

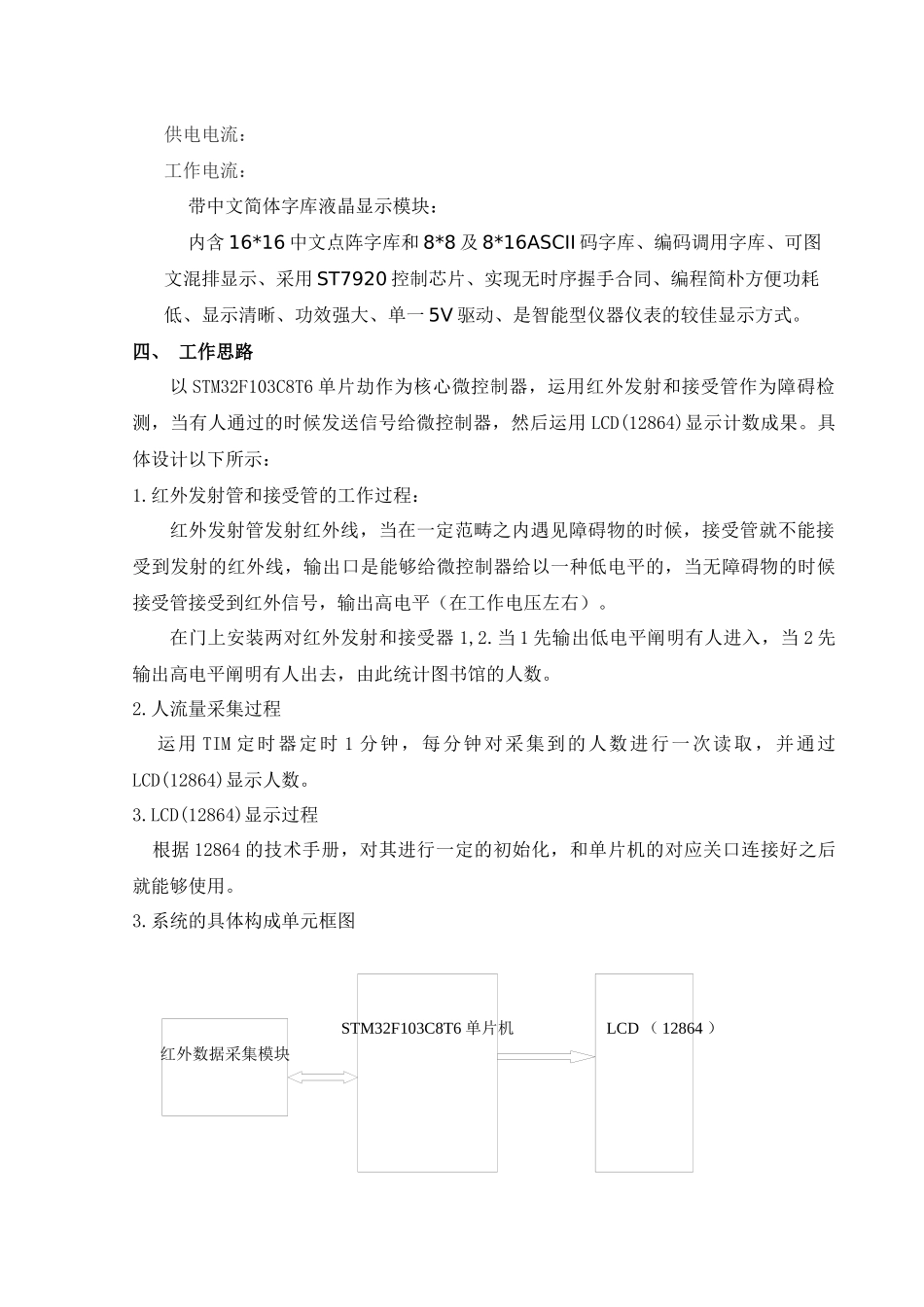

基于 STM32F103C8T6 单片机图书馆人流量统计设计一、课程设计目的意义： 课程设计是让我们将理论与实践相结合，培养我们综合运用电子课程的中的理论性知识解决实际性问题的能力。让我们对电子电路、电子元器件、PCB 板的制作等知识的加深理解，同时在软件编程、排错调试、焊接技术、有关技术设备的使用等方面得到对应的锻炼与提高，为我们后来单独完毕某些方面的单片机运用系统的开发与设计打下坚实的基础。二、重要任务及重要技术指标：1．红外发射管和发射管电路的设计。2．学习并且掌握 STM32F103C8T6 的基本功效 3．理解红外发射和接受管，以及 LCD(12864)的工作原理。4．编写各个程序模块与电路设计。5．程序联机调试。6．完毕人流量的统计和显示的整个设计。三、 器件选择：1．重要控制 STM32F103C8T6 单片机的重要特性以下： 它是 STM 系列的中容量的产品，48 脚，64K 字节的闪存存储器，内核是 ARM 32 为的 Cortex_M3 CPU.最高 72MHz 的工作频率，3.3V 的工作电压。 超低的价格 ，超多的外设：TIMER,SPI,IIC,USB,CAN,IIS,SDIO,ADC,DAC,RTC,外部中断，等等。 STM32 的每个外设都有自己独立的时钟开关，能够通过开关的关闭对应外设时钟来减少功耗。2.红外发射和接受头的红外发射和接受头的技术参数：供电电压： STM32F103C8T6 单片机LCD （ 12864 ）红外数据采集模块供电电流： 工作电流： 带中文简体字库液晶显示模块： 内含 16*16 中文点阵字库和 8*8 及 8*16ASCII 码字库、编码调用字库、可图文混排显示、采用 ST7920 控制芯片、实现无时序握手合同、编程简朴方便功耗低、显示清晰、功效强大、单一 5V 驱动、是智能型仪器仪表的较佳显示方式。 四、 工作思路以 STM32F103C8T6 单片劫作为核心微控制器，运用红外发射和接受管作为障碍检测，当有人通过的时候发送信号给微控制器，然后运用 LCD(12864)显示计数成果。具体设计以下所示：1.红外发射管和接受管的工作过程：红外发射管发射红外线，当在一定范畴之内遇见障碍物的时候，接受管就不能接受到发射的红外线，输出口是能够给微控制器给以一种低电平的，当无障碍物的时候接受管接受到红外信号，输出高电平（在工作电压左右）。在门上安装两对红外发射和接受器 1,2.当 1 先输出低电平阐明有人进入，当 2 先输出高电平阐明有人出去，由此统计图书馆的人数。2.人流量采集过程 运用 TIM 定时器定时 1 分钟，每分钟对采集到的人...
