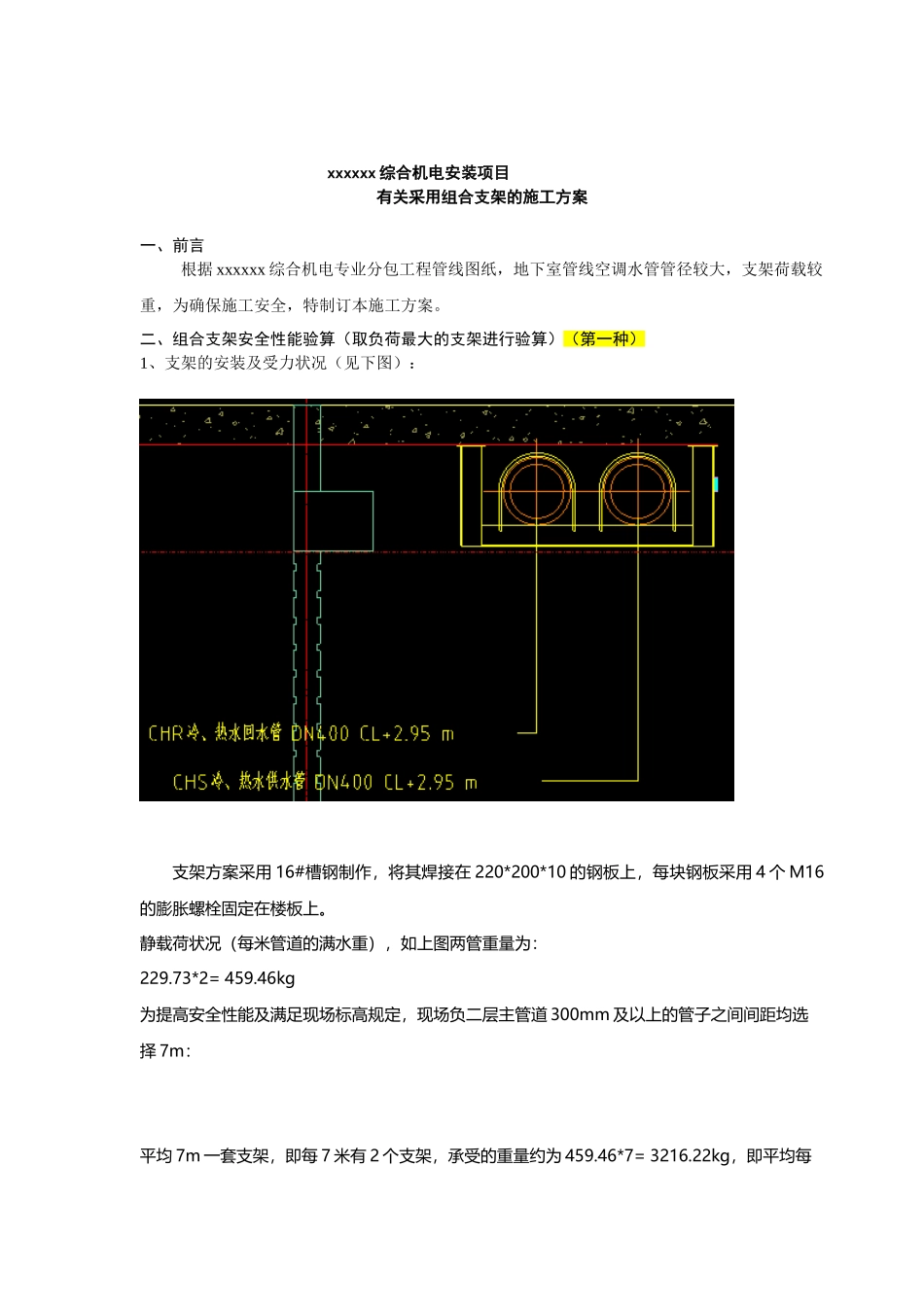

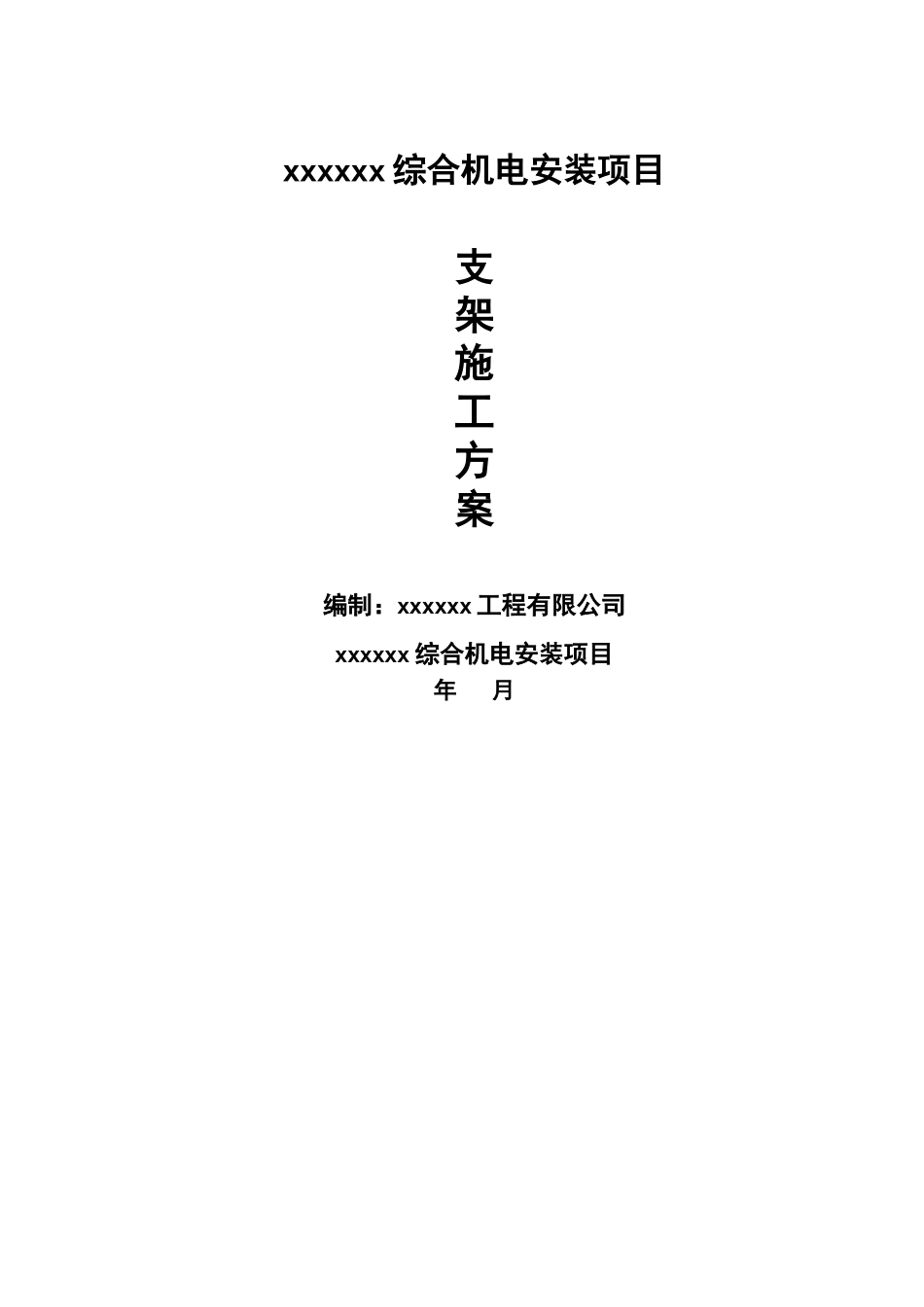

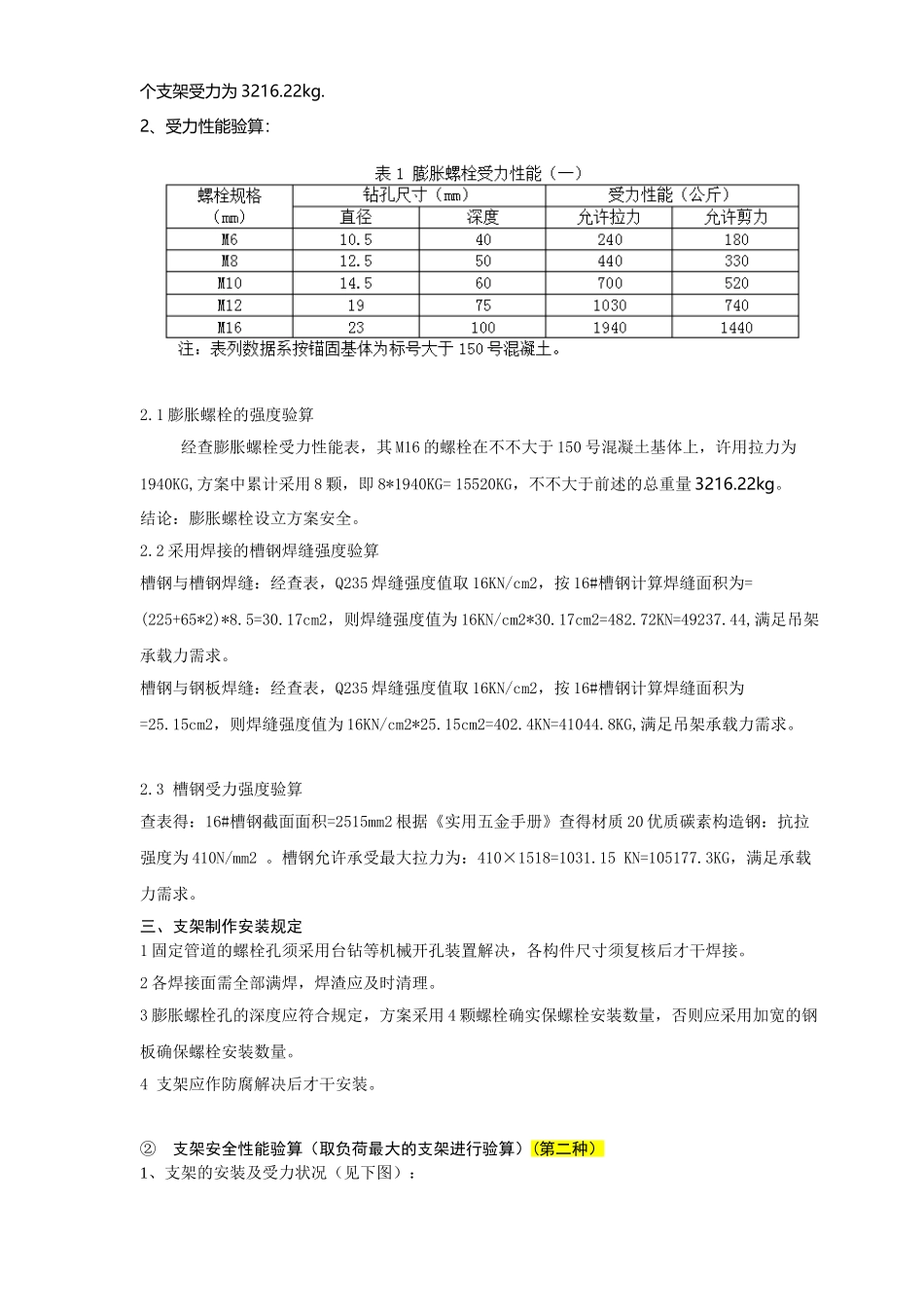

xxxxxx 综合机电安装项目支架施工方案编制：xxxxxx 工程有限公司xxxxxx 综合机电安装项目 年 月xxxxxx 综合机电安装项目有关采用组合支架的施工方案一、前言根据 xxxxxx 综合机电专业分包工程管线图纸，地下室管线空调水管管径较大，支架荷载较重，为确保施工安全，特制订本施工方案。 二、组合支架安全性能验算（取负荷最大的支架进行验算）（第一种）1、支架的安装及受力状况（见下图）：支架方案采用 16#槽钢制作，将其焊接在 220*200*10 的钢板上，每块钢板采用 4 个 M16的膨胀螺栓固定在楼板上。静载荷状况（每米管道的满水重），如上图两管重量为：229.73*2= 459.46kg为提高安全性能及满足现场标高规定，现场负二层主管道 300mm 及以上的管子之间间距均选择 7m：平均 7m 一套支架，即每 7 米有 2 个支架，承受的重量约为 459.46*7= 3216.22kg，即平均每个支架受力为 3216.22kg.2、受力性能验算：2.1 膨胀螺栓的强度验算经查膨胀螺栓受力性能表，其 M16 的螺栓在不不大于 150 号混凝土基体上，许用拉力为1940KG,方案中累计采用 8 颗，即 8*1940KG= 15520KG，不不大于前述的总重量 3216.22kg。结论：膨胀螺栓设立方案安全。2.2 采用焊接的槽钢焊缝强度验算槽钢与槽钢焊缝：经查表，Q235 焊缝强度值取 16KN/cm2，按 16#槽钢计算焊缝面积为=(225+65*2)*8.5=30.17cm2，则焊缝强度值为 16KN/cm2*30.17cm2=482.72KN=49237.44,满足吊架承载力需求。槽钢与钢板焊缝：经查表，Q235 焊缝强度值取 16KN/cm2，按 16#槽钢计算焊缝面积为=25.15cm2，则焊缝强度值为 16KN/cm2*25.15cm2=402.4KN=41044.8KG,满足吊架承载力需求。2.3 槽钢受力强度验算查表得：16#槽钢截面面积=2515mm2 根据《实用五金手册》查得材质 20 优质碳素构造钢：抗拉强度为 410N/mm2 。槽钢允许承受最大拉力为：410×1518=1031.15 KN=105177.3KG，满足承载力需求。三、支架制作安装规定1 固定管道的螺栓孔须采用台钻等机械开孔装置解决，各构件尺寸须复核后才干焊接。2 各焊接面需全部满焊，焊渣应及时清理。3 膨胀螺栓孔的深度应符合规定，方案采用 4 颗螺栓确实保螺栓安装数量，否则应采用加宽的钢板确保螺栓安装数量。4 支架应作防腐解决后才干安装。② 支架安全性能验算（取负荷最大的支架进行验算）(第二种）1、支架的安装及受力状况（见下图）：支架方案采用 16#槽钢制作，将其焊接在 220*200*10 的钢板上，每块...
