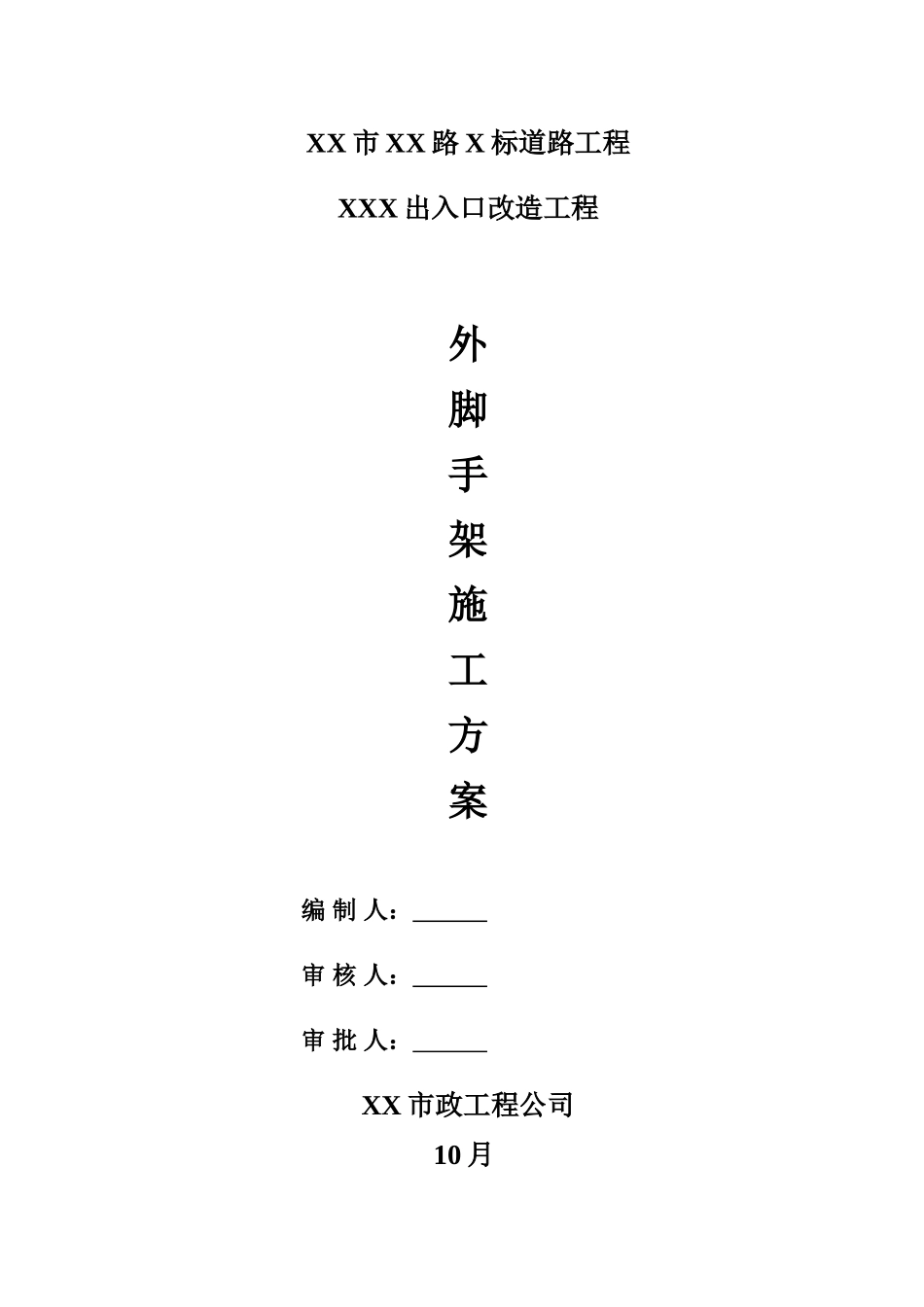

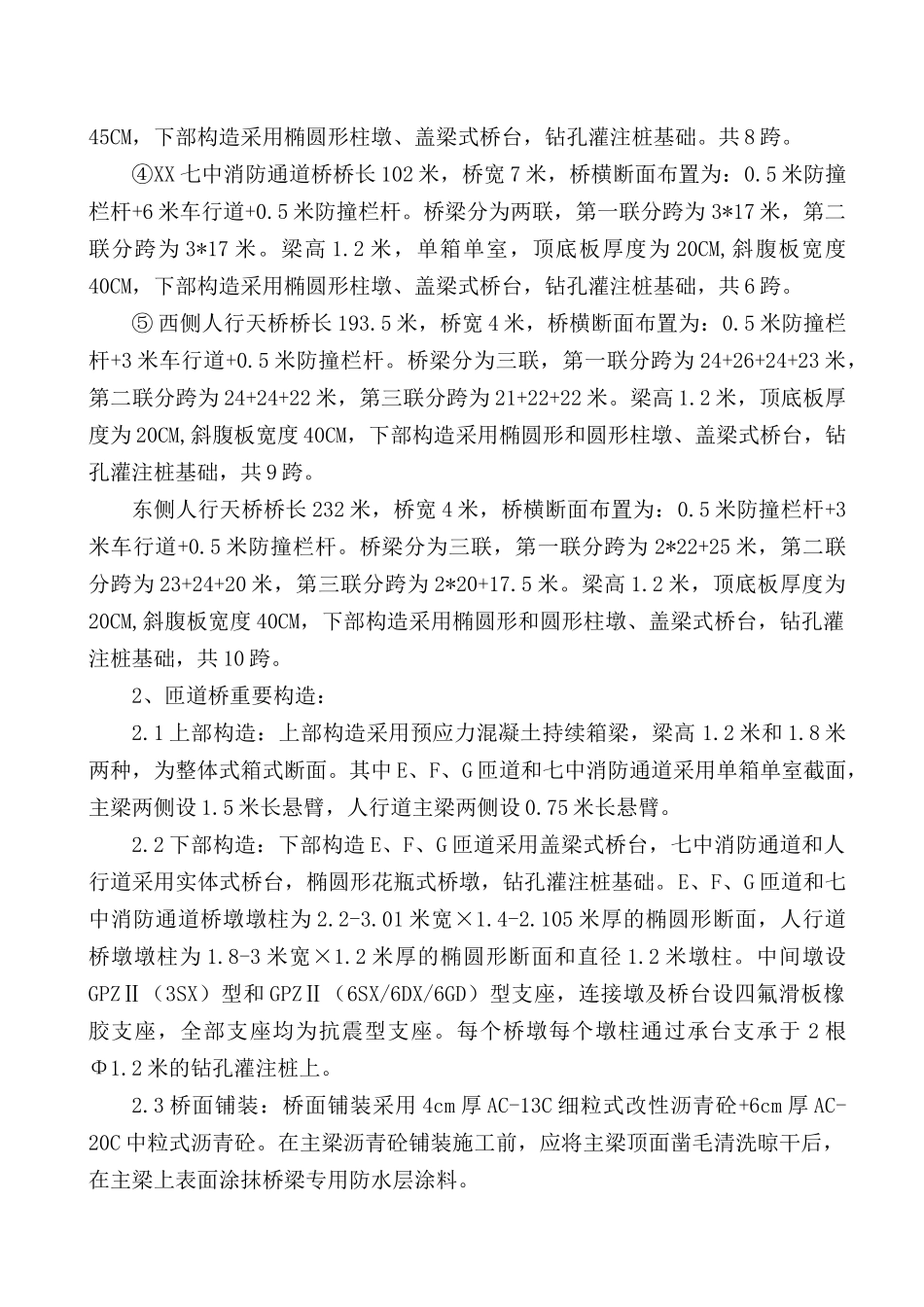

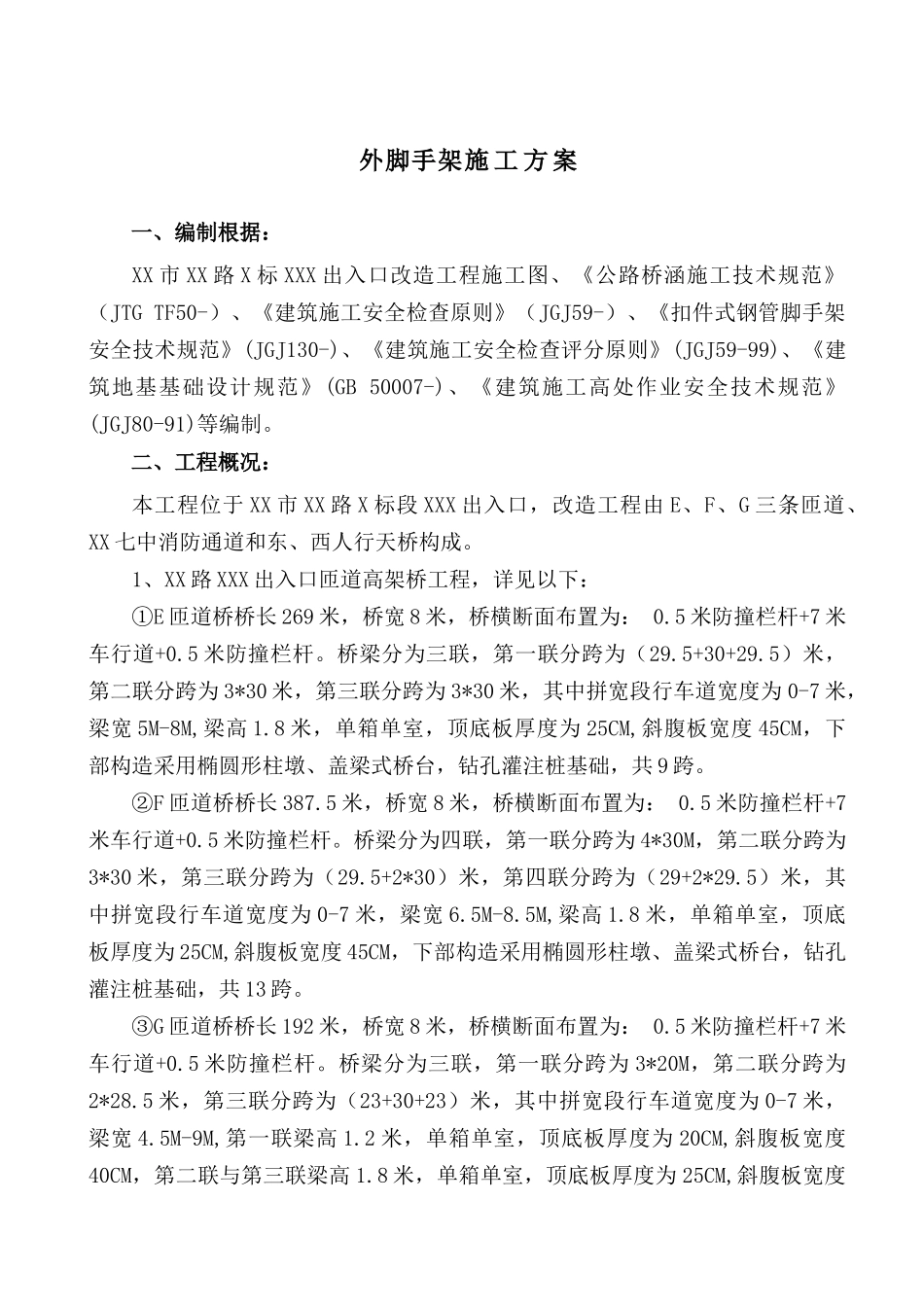

XX 市 XX 路 X 标道路工程XXX 出入口改造工程外脚手架施工方案编 制 人： 审 核 人： 审 批 人： XX 市政工程公司10 月外脚手架施 工 方 案一、编制根据：XX 市 XX 路 X 标 XXX 出入口改造工程施工图、《公路桥涵施工技术规范》（JTG TF50-）、《建筑施工安全检查原则》（JGJ59-）、《扣件式钢管脚手架安全技术规范》(JGJ130-)、《建筑施工安全检查评分原则》(JGJ59-99)、《建筑地基基础设计规范》(GB 50007-)、《建筑施工高处作业安全技术规范》(JGJ80-91)等编制。二、工程概况：本工程位于 XX 市 XX 路 X 标段 XXX 出入口，改造工程由 E、F、G 三条匝道、XX 七中消防通道和东、西人行天桥构成。1、XX 路 XXX 出入口匝道高架桥工程，详见以下：①E 匝道桥桥长 269 米，桥宽 8 米，桥横断面布置为： 0.5 米防撞栏杆+7 米车行道+0.5 米防撞栏杆。桥梁分为三联，第一联分跨为（29.5+30+29.5）米，第二联分跨为 3*30 米，第三联分跨为 3*30 米，其中拼宽段行车道宽度为 0-7 米，梁宽 5M-8M,梁高 1.8 米，单箱单室，顶底板厚度为 25CM,斜腹板宽度 45CM，下部构造采用椭圆形柱墩、盖梁式桥台，钻孔灌注桩基础，共 9 跨。②F 匝道桥桥长 387.5 米，桥宽 8 米，桥横断面布置为： 0.5 米防撞栏杆+7米车行道+0.5 米防撞栏杆。桥梁分为四联，第一联分跨为 4*30M，第二联分跨为3*30 米，第三联分跨为（29.5+2*30）米，第四联分跨为（29+2*29.5）米，其中拼宽段行车道宽度为 0-7 米，梁宽 6.5M-8.5M,梁高 1.8 米，单箱单室，顶底板厚度为 25CM,斜腹板宽度 45CM，下部构造采用椭圆形柱墩、盖梁式桥台，钻孔灌注桩基础，共 13 跨。③G 匝道桥桥长 192 米，桥宽 8 米，桥横断面布置为： 0.5 米防撞栏杆+7 米车行道+0.5 米防撞栏杆。桥梁分为三联，第一联分跨为 3*20M，第二联分跨为2*28.5 米，第三联分跨为（23+30+23）米，其中拼宽段行车道宽度为 0-7 米，梁宽 4.5M-9M,第一联梁高 1.2 米，单箱单室，顶底板厚度为 20CM,斜腹板宽度40CM，第二联与第三联梁高 1.8 米，单箱单室，顶底板厚度为 25CM,斜腹板宽度45CM，下部构造采用椭圆形柱墩、盖梁式桥台，钻孔灌注桩基础。共 8 跨。④XX 七中消防通道桥桥长 102 米，桥宽 7 米，桥横断面布置为：0.5 米防撞栏杆+6 米车行道+0.5 米防撞栏杆。桥梁分为两联，第一联分跨为 3*17 米，第二联分跨...
