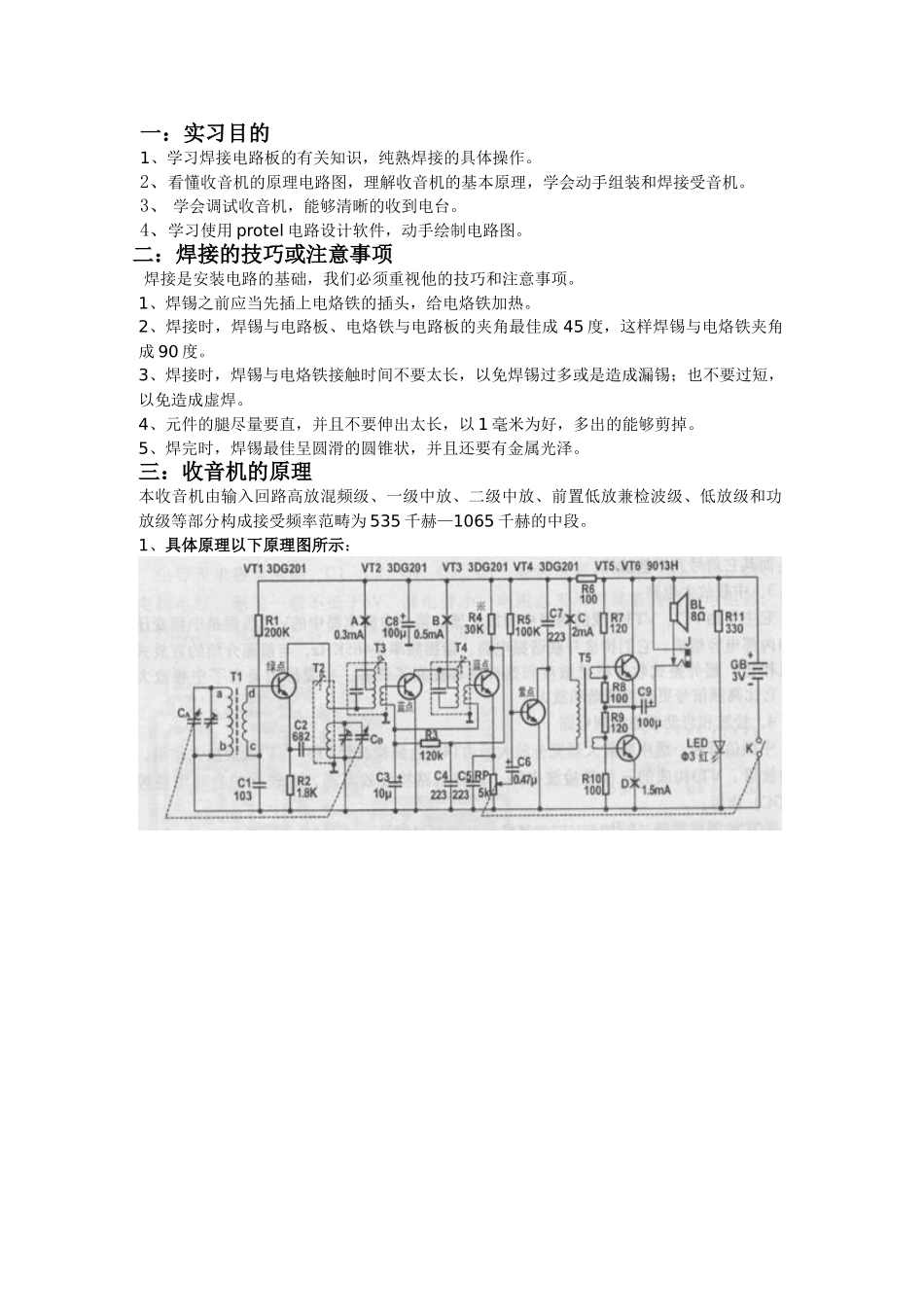

一：实习目的1、学习焊接电路板的有关知识，纯熟焊接的具体操作。 2、看懂收音机的原理电路图，理解收音机的基本原理，学会动手组装和焊接受音机。3、 学会调试收音机，能够清晰的收到电台。 4、学习使用 protel 电路设计软件，动手绘制电路图。 二：焊接的技巧或注意事项 焊接是安装电路的基础，我们必须重视他的技巧和注意事项。 1、焊锡之前应当先插上电烙铁的插头，给电烙铁加热。 2、焊接时，焊锡与电路板、电烙铁与电路板的夹角最佳成 45 度，这样焊锡与电烙铁夹角成 90 度。 3、焊接时，焊锡与电烙铁接触时间不要太长，以免焊锡过多或是造成漏锡；也不要过短，以免造成虚焊。 4、元件的腿尽量要直，并且不要伸出太长，以 1 毫米为好，多出的能够剪掉。 5、焊完时，焊锡最佳呈圆滑的圆锥状，并且还要有金属光泽。 三：收音机的原理 本收音机由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分构成接受频率范畴为 535 千赫—1065 千赫的中段。 1、具体原理以下原理图所示： 2、安装工艺规定： 动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也能够采用立式安装，高度要统一。瓷片电容和三极管的脚剪的长短要适中，它们不要超出中周的高度。电解电容紧贴线路板立式焊接，太高会影响后盖的安装。、棒线圈的四根引线头可直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。由于调谐用的双联拨盘安装时离电路板很进，因此在它的圆周内的高出部分的元件脚在焊锡前先用斜口钳剪去，以免安装或调协时有障碍，影响拨盘调谐的元件有 T2 和 T4 的引脚及接地焊片、双联的三个引出脚、电位器的开关脚和一种引脚脚。耳机插座的安装：先将插座靠尾部下面一种焊片往下从根部弯曲 90 度插在电路板上，然后用剪下来的一种引脚一端插在靠尾部上端的孔内，另一端插在电路板对应的 J 孔内（如图），焊接时速度要快一点以免烫坏插座的塑料部分。发光二极管的安装要弯曲后，直接插在电路板上焊接。喇叭安放挪位后再用电烙铁将周边的三个塑料桩子靠近喇叭边沿烫下去把喇叭压紧以免喇叭松动。 3、调试过程： 测量电流，电位器开关关掉，装上电池（...
