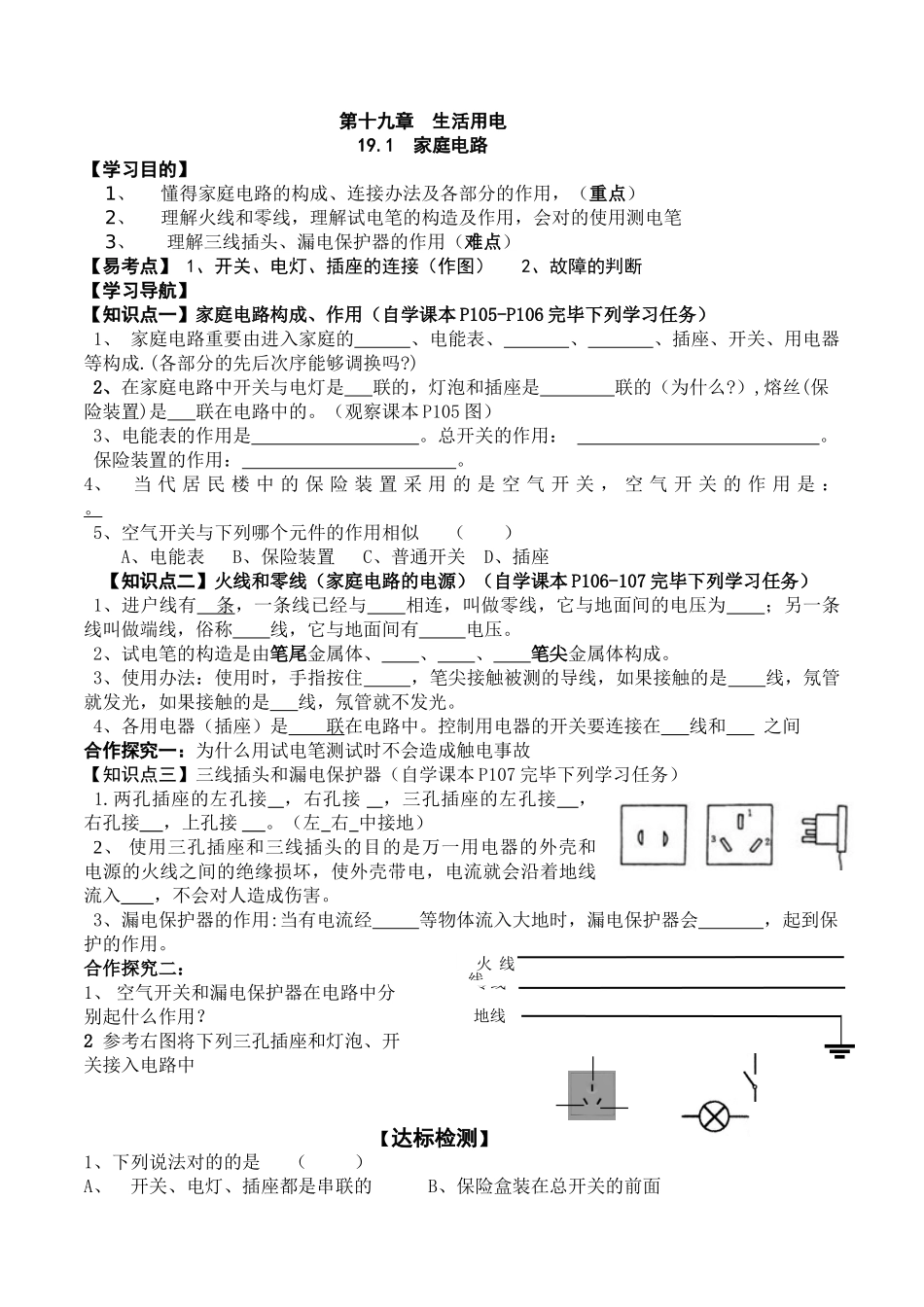

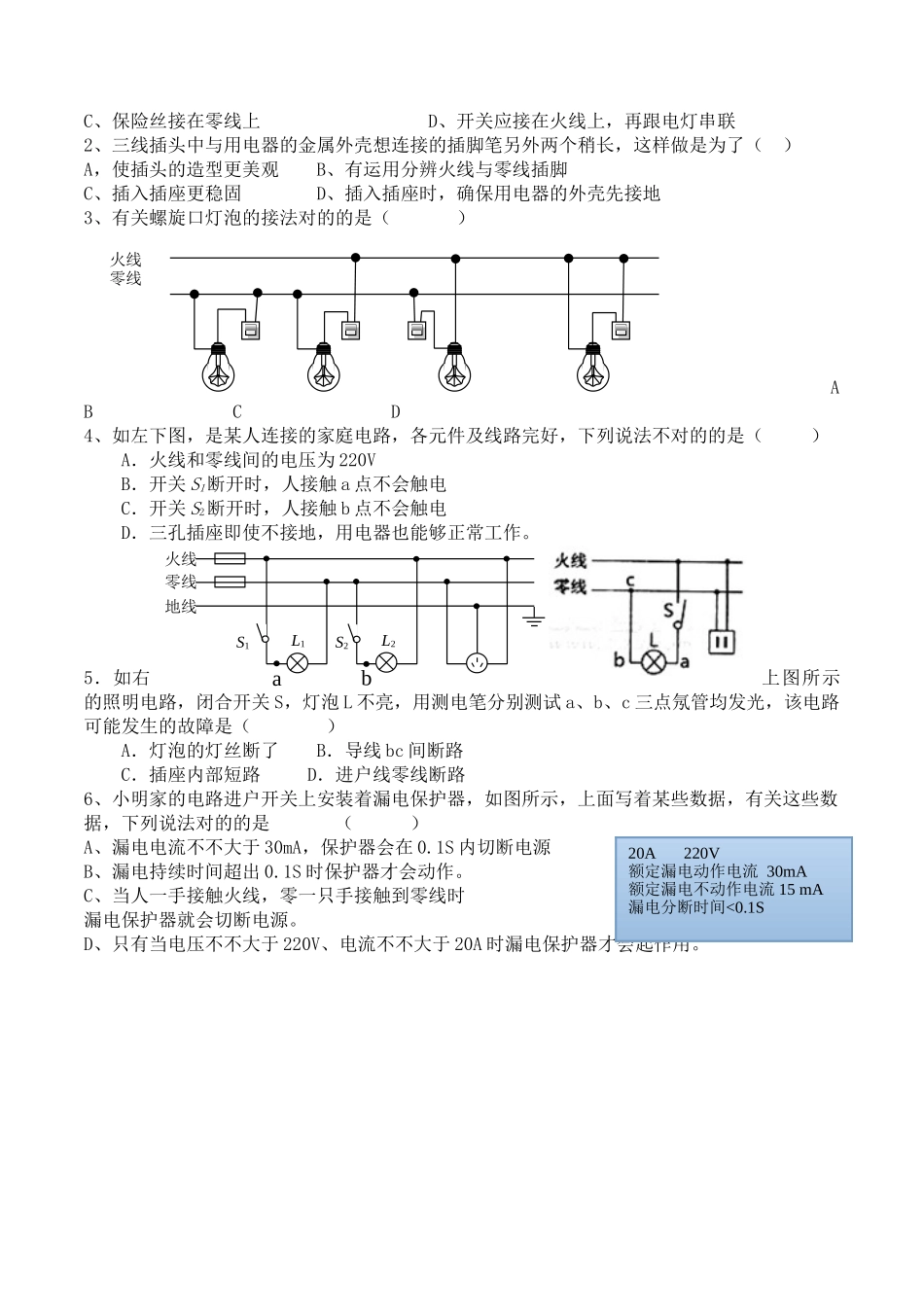

地线第十九章 生活用电19.1 家庭电路【学习目的】1、懂得家庭电路的构成、连接办法及各部分的作用，（重点）2、理解火线和零线，理解试电笔的构造及作用，会对的使用测电笔3、 理解三线插头、漏电保护器的作用（难点）【易考点】 1、开关、电灯、插座的连接（作图） 2、故障的判断【学习导航】 【知识点一】家庭电路构成、作用（自学课本 P105-P106 完毕下列学习任务） 1、 家庭电路重要由进入家庭的 、电能表、 、 、插座、开关、用电器等构成.(各部分的先后次序能够调换吗?)2、在家庭电路中开关与电灯是 联的，灯泡和插座是 联的（为什么?）,熔丝(保险装置)是 联在电路中的。（观察课本 P105 图）3、电能表的作用是 。总开关的作用： 。保险装置的作用： 。4、 当 代 居 民 楼 中 的 保 险 装 置 采 用 的 是 空 气 开 关 ， 空 气 开 关 的 作 用 是 ： 。5、空气开关与下列哪个元件的作用相似 （ ） A、电能表 B、保险装置 C、普通开关 D、插座 【知识点二】火线和零线（家庭电路的电源）（自学课本 P106-107 完毕下列学习任务）1、进户线有 条，一条线已经与 相连，叫做零线，它与地面间的电压为 ；另一条线叫做端线，俗称 线，它与地面间有 电压。2、试电笔的构造是由笔尾金属体、 、 、 笔尖金属体构成。3、使用办法：使用时，手指按住 ，笔尖接触被测的导线，如果接触的是 线，氖管就发光，如果接触的是 线，氖管就不发光。4、各用电器（插座）是 联在电路中。控制用电器的开关要连接在 线和 之间合作探究一：为什么用试电笔测试时不会造成触电事故【知识点三】三线插头和漏电保护器（自学课本 P107 完毕下列学习任务） 1.两孔插座的左孔接 ，右孔接 ，三孔插座的左孔接 ， 右孔接 ，上孔接 。（左 右 中接地）2、 使用三孔插座和三线插头的目的是万一用电器的外壳和电源的火线之间的绝缘损坏，使外壳带电，电流就会沿着地线流入 ，不会对人造成伤害。3、漏电保护器的作用:当有电流经 等物体流入大地时，漏电保护器会 ，起到保护的作用。合作探究二： 1、 空气开关和漏电保护器在电路中分别起什么作用？2 参考右图将下列三孔插座和灯泡、开关接入电路中 【达标检测】1、下列说法对的的是 （ ）A、 开关、电灯、插座都是串联的 B、保险盒装在总开关的前面零线火 线线S1S2L1L2火线零线地线abC、保险丝接在零线上 D、开关应接在火线上，...
