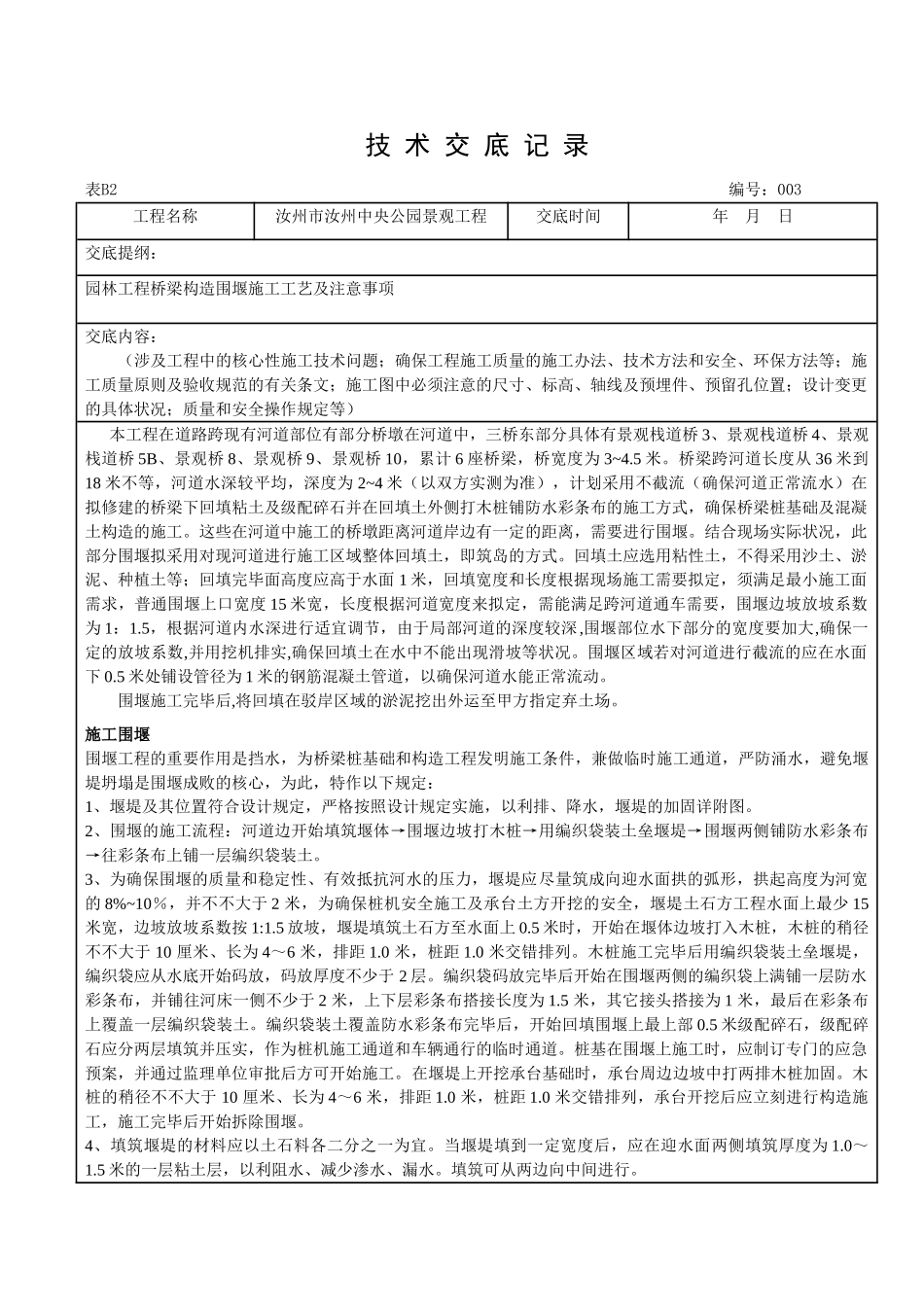

技 术 交 底 记 录表B2 编号：003工程名称汝州市汝州中央公园景观工程交底时间年 月 日交底提纲：园林工程桥梁构造围堰施工工艺及注意事项交底内容： （涉及工程中的核心性施工技术问题；确保工程施工质量的施工办法、技术方法和安全、环保方法等；施工质量原则及验收规范的有关条文；施工图中必须注意的尺寸、标高、轴线及预埋件、预留孔位置；设计变更的具体状况；质量和安全操作规定等）本工程在道路跨现有河道部位有部分桥墩在河道中，三桥东部分具体有景观栈道桥 3、景观栈道桥 4、景观栈道桥 5B、景观桥 8、景观桥 9、景观桥 10，累计 6 座桥梁，桥宽度为 3~4.5 米。桥梁跨河道长度从 36 米到18 米不等，河道水深较平均，深度为 2~4 米（以双方实测为准），计划采用不截流（确保河道正常流水）在拟修建的桥梁下回填粘土及级配碎石并在回填土外侧打木桩铺防水彩条布的施工方式，确保桥梁桩基础及混凝土构造的施工。这些在河道中施工的桥墩距离河道岸边有一定的距离，需要进行围堰。结合现场实际状况，此部分围堰拟采用对现河道进行施工区域整体回填土，即筑岛的方式。回填土应选用粘性土，不得采用沙土、淤泥、种植土等；回填完毕面高度应高于水面 1 米，回填宽度和长度根据现场施工需要拟定，须满足最小施工面需求，普通围堰上口宽度 15 米宽，长度根据河道宽度来拟定，需能满足跨河道通车需要，围堰边坡放坡系数为 1：1.5，根据河道内水深进行适宜调节，由于局部河道的深度较深,围堰部位水下部分的宽度要加大,确保一定的放坡系数,并用挖机排实,确保回填土在水中不能出现滑坡等状况。围堰区域若对河道进行截流的应在水面下 0.5 米处铺设管径为 1 米的钢筋混凝土管道，以确保河道水能正常流动。围堰施工完毕后,将回填在驳岸区域的淤泥挖出外运至甲方指定弃土场。施工围堰围堰工程的重要作用是挡水，为桥梁桩基础和构造工程发明施工条件，兼做临时施工通道，严防涌水，避免堰堤坍塌是围堰成败的核心，为此，特作以下规定：1、堰堤及其位置符合设计规定，严格按照设计规定实施，以利排、降水，堰堤的加固详附图。2、围堰的施工流程：河道边开始填筑堰体→围堰边坡打木桩→用编织袋装土垒堰堤→围堰两侧铺防水彩条布→往彩条布上铺一层编织袋装土。3、为确保围堰的质量和稳定性、有效抵抗河水的压力，堰堤应尽量筑成向迎水面拱的弧形，拱起高度为河宽的 8%~10％，并不不大于 2 米，为确保桩机安全施工及承台...
