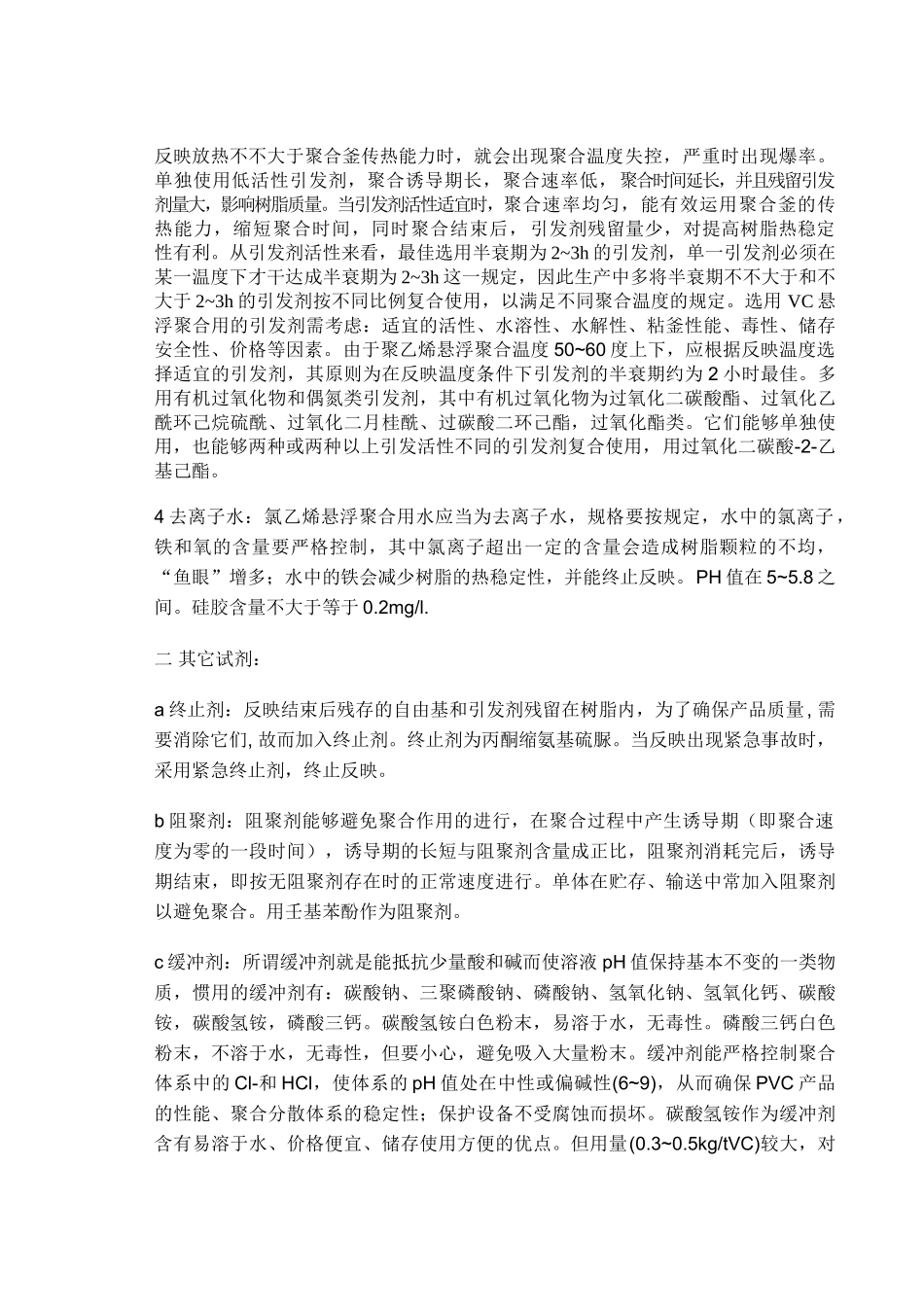

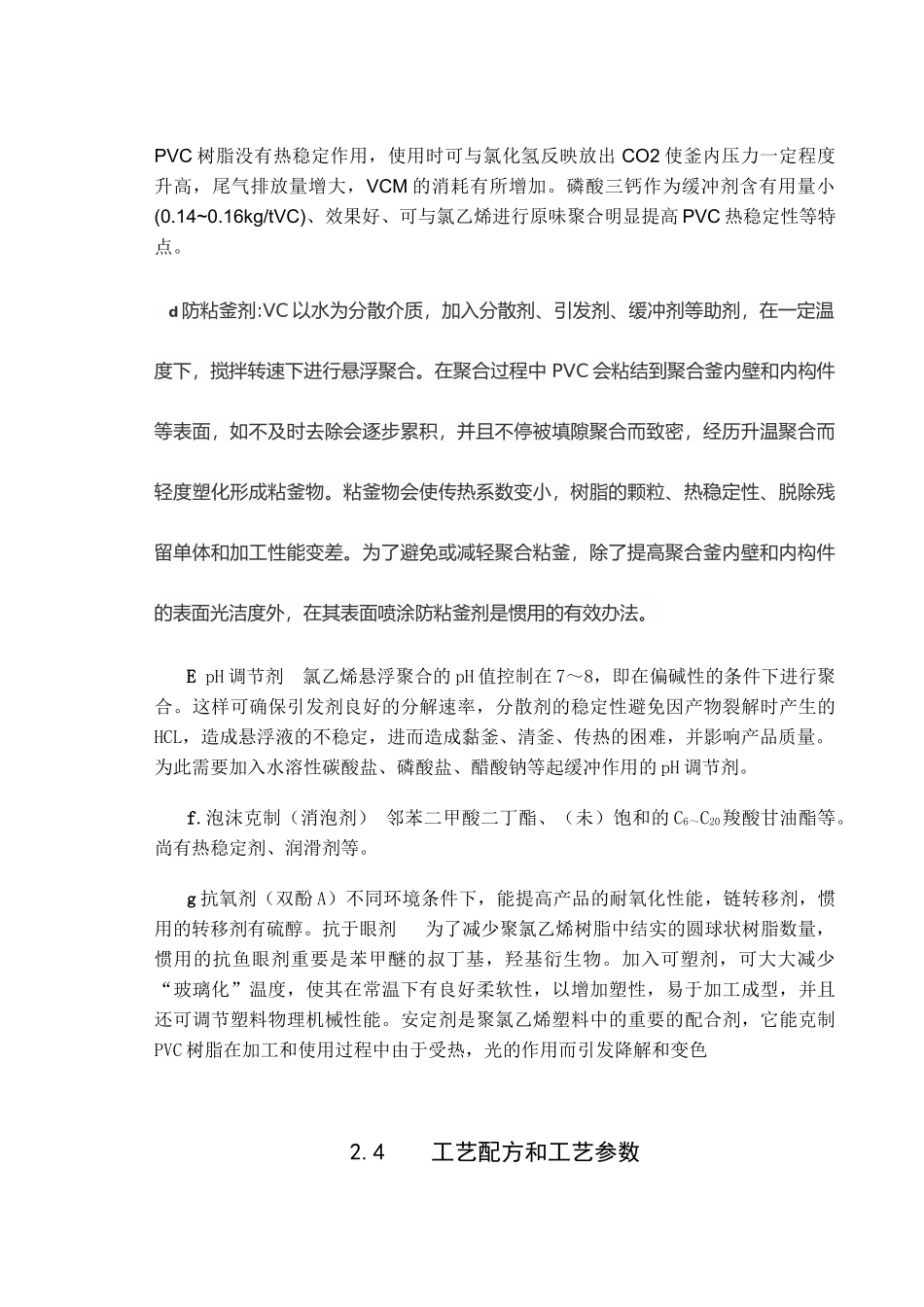

PVC 塑料的工艺聚氯乙烯（PVC)塑料是以聚氯乙烯树脂为基础的多组份混合材料。在生活中拥有广泛的应用。聚氯乙烯（PVC）是一种无毒、无臭的白色粉末。聚氯乙烯由氯乙烯单体通过自由基聚合而成，聚合度 n 普通在 500~0 范畴内，其分子构造式以下：由于它含有优良的耐化学腐蚀性、电绝缘性、阴燃性、物理及机械性能、抗化学药品性能、质轻、强度高且易加工、成本低，可通过模压、层合、注塑、挤塑、压延、吹塑中空等方式进行加工，是一种能耗少、生产成本低的产品。因而聚氯乙烯（PVC）制品广泛用二工业、农业、建筑、电子电气、交通运输、电力、电讯和包装及人们生活中的各个领域。一 重要原料：单体氯乙烯，分散剂聚乙烯醇(PVC)，去离子水和引发剂等其它辅助试剂：脱盐水，PH 调节剂碳酸氢铵和氨水，聚合物分子量调节剂(-巯基乙醇)，引发剂过氧化二碳酸二乙基己酯(EHP)和过氧化二碳酸二异丙酯(IPP)，可塑剂，防粘釜剂，终止剂二乙基羟胺(DEHA)，缓释阻垢剂(H-9)，碱液(40%)等１单体：氯乙烯重要用乙炔法和乙炔氧氯化法制备，用于悬浮聚合的氯乙烯单体纯度在 99.9%以上。生产原料对聚氯乙烯质量很重要。氯乙烯杂质含量应尽量低某些，其中脱盐水 PH 值要近乎中性，为 6.5-7.5，导率应不大于 2um/cm2 分散剂：主分散剂重要是纤维素醚和部分水解的聚乙烯醇。纤维素应为水溶性衍生物，如甲基纤维素、羟乙基纤维素、羟丙基纤维素等，聚乙烯醇应由聚醋酸乙烯酯经碱性水解得到，影响其分散效果的因素为其聚合度和水解度，并且-OH 基团为嵌段分布时效果最佳；副分散剂重要是小分子表面活性剂和地水解度聚乙烯醇。惯用非离子型的脱水山梨醇单月硅酸酯。用 88%聚乙烯醇和 72.5%的聚乙烯醇。3 引发剂：引发剂的有效溶度对 VC 悬浮聚合速率有着直接的影响，因此溶剂型引剂的有效溶度为引发剂最重要的质量指标。引发剂在较低温度下就会逐步分解，因此除了必须按规定在低温条件下进行储运外，对于储运时间过长或可能经历非低温放置的引发剂必须进行有效溶度的分析，再拟定聚合的实际用量。单独使用高活性引发剂虽可提高聚合平均速率、缩短聚合时间，但会出现聚合前中期聚合速率过大、后期聚合速率明显减少的弊端。聚合前中期聚合速率过大，反映放热随之增大，当反映放热不不大于聚合釜传热能力时，就会出现聚合温度失控，严重时出现爆率。单独使用低活性引发剂，聚合诱导期长，聚合速率低，聚合时间延长，并且残留引发剂量大，影响树脂质量。当...
