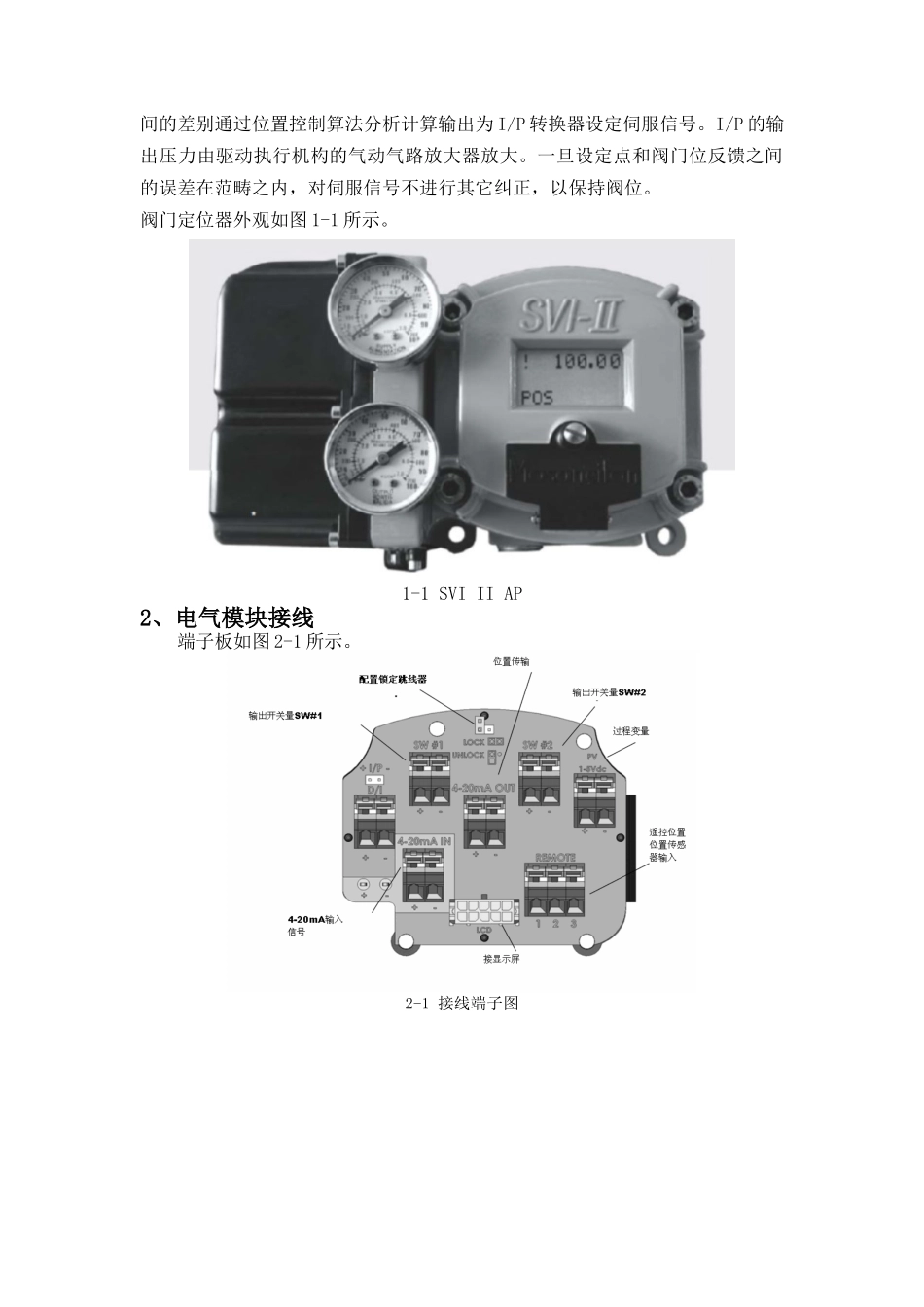

Masoneilan* SVI* II AP 定位器作业指导书编制：周利鹏审核：王振辉储运公用成品油班组SVI II AP 定位器作业指导书1、工作原理SVI II AP 是智能电气定位器，它从控制器接受 4-20mA 电气位置设定点信号并与阀门位反馈传感器比较位置设定点输入信号。位置设定点和位置反馈之间的差别通过位置控制算法分析计算输出为 I/P 转换器设定伺服信号。I/P 的输出压力由驱动执行机构的气动气路放大器放大。一旦设定点和阀门位反馈之间的误差在范畴之内，对伺服信号不进行其它纠正，以保持阀位。阀门定位器外观如图 1-1 所示。1-1 SVI II AP2、电气模块接线 端子板如图 2-1 所示。2-1 接线端子图3、操作按钮本地按钮都位于铰链保护盖背面，显示窗口的正下方。用一字螺丝刀将中间的螺丝拧开，将黑色盖子掀起，有三个银色按钮分别是‘*’（选择）、‘-’（向后）、‘+’（向前）如图（3-1）3-1 SVI II AP 显示屏及操作按钮三个按钮执行下列功效：左按钮：标记为*，允许您选择或接受现在显示的值或参数选项。中间按钮：标记为-，允许您通过菜单构造返回上一种菜单项目，或者减少数字显示屏上现在显示的值。 当用于减小显示值时，长按按钮就会使值以更快速度减小。右键按钮： 标记为+，允许您通过菜单构造进入下一种菜单项目，或者增加数字显示屏上现在显示的值。当用于增加显示值时，长按按钮就会使值以更快速度增加。4、NORMAL 运行模式和 MANUAL 模式菜单当离开 NORMAL 模式进入 MANUAL 模式时，阀门处在它离开 NORMAL 时所处的最后位置。在 MANUAL 模式下，设备不会对 4-20 mA 的信号作出响应。但是，SVI II AP 设备仍然能够对 HART 命令作出响应，涉及定位阀门的 HART 命令。当你从 NORMAL 运行模式菜单切换到 VIEW DATA 或 VIEW ERR 菜单，阀门仍然处在NORMAL 模式，并且仍然对 4-20mA 信号作出响应。4-1 正常操作和手动操作菜单构造5、配备菜单由于校准要依赖于特定的配备选项，第一次安装 SVI II AP 时，在执行Calibration 之前，必须执行 Configuration。如果对 Air-to-Open/Air-to-Close 配备选项进行了更改，或者如果将 SVI II AP 移至不同的阀门，或对阀位连接附件进行任何变更，必须再次运行查找 STOPS 校准。配备菜单如图 5-1 所示。 在定位器切换到 MANUAL（手动模式）按下‘*’进入，按‘+’寻找↓SETUP 按下‘*’，找到↓CONFIG（配备菜单）按下‘*’，找到 A...
