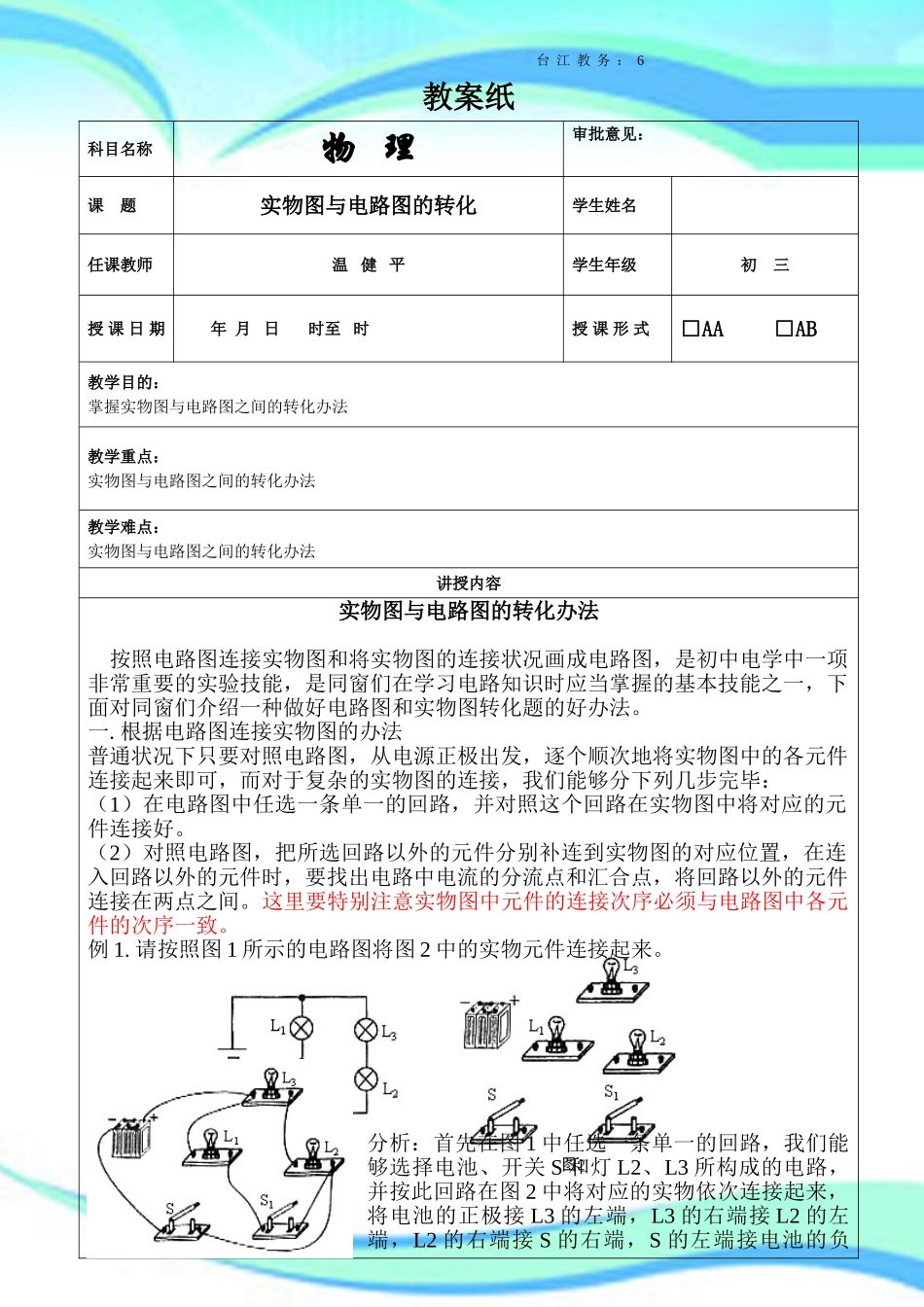

实物图与电路图之间的转化专项———————————————————————————————— 作者：———————————————————————————————— 日期： 台 江 教 务 ： 6 教案纸科目名称物 理审批意见：课 题实物图与电路图的转化学生姓名任课教师温 健 平学生年级初 三授 课 日 期 年 月 日 时至 时授 课 形 式□AA□AB教学目的：掌握实物图与电路图之间的转化办法教学重点：实物图与电路图之间的转化办法教学难点：实物图与电路图之间的转化办法讲授内容实物图与电路图的转化办法 按照电路图连接实物图和将实物图的连接状况画成电路图，是初中电学中一项非常重要的实验技能，是同窗们在学习电路知识时应当掌握的基本技能之一，下面对同窗们介绍一种做好电路图和实物图转化题的好办法。一. 根据电路图连接实物图的办法普通状况下只要对照电路图，从电源正极出发，逐个顺次地将实物图中的各元件连接起来即可，而对于复杂的实物图的连接，我们能够分下列几步完毕：（1）在电路图中任选一条单一的回路，并对照这个回路在实物图中将对应的元件连接好。（2）对照电路图，把所选回路以外的元件分别补连到实物图的对应位置，在连入回路以外的元件时，要找出电路中电流的分流点和汇合点，将回路以外的元件连接在两点之间。这里要特别注意实物图中元件的连接次序必须与电路图中各元件的次序一致。例 1. 请按照图 1 所示的电路图将图 2 中的实物元件连接起来。分析：首先在图 1 中任选一条单一的回路，我们能够选择电池、开关 S 和灯 L2、L3 所构成的电路，并按此回路在图 2 中将对应的实物依次连接起来，将电池的正极接 L3 的左端，L3 的右端接 L2 的左端，L2 的右端接 S 的右端，S 的左端接电池的负 极。然后对照图 1，将漏选的灯 L1、S1 连接在分流点（L3 的左端）和汇合点（L2 的右端），即 L1 的左端接 L3 的左端，L1 的右端接 S1 的左端，S1 的右端接 L2 的右端，这样整个电路就连接好了（如图 3 所示）图 3小结：以上连接实物图的办法，我们能够用一句话来概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。二. 根据实物图画电路图的办法根据实物图画电路图时要用规定的电路符号替代实物，按照实物的连接方式画出规范的电路图。画电路图时要注意：（1）电路图中各元件摆放的位置尽量与实物图中...
