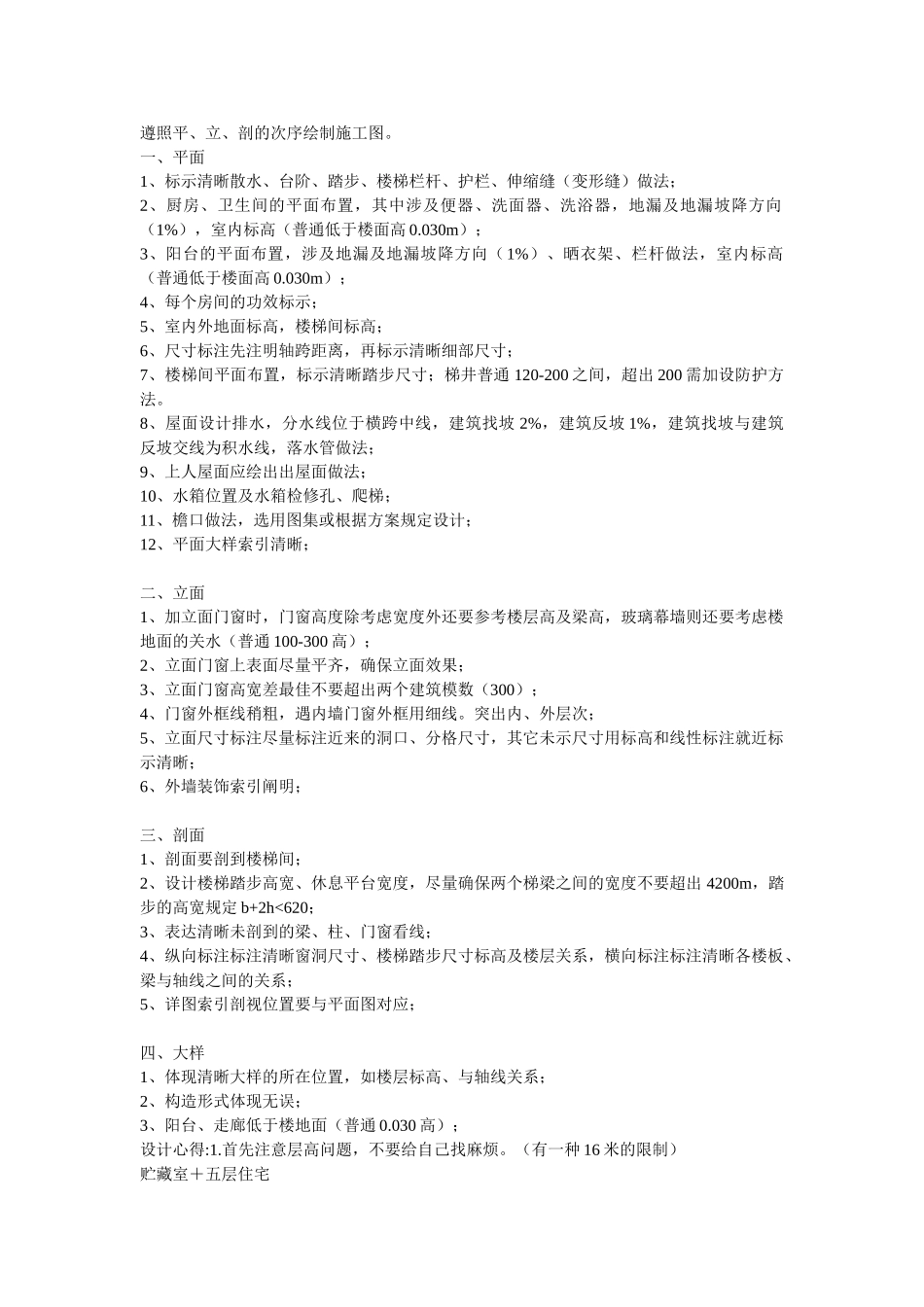

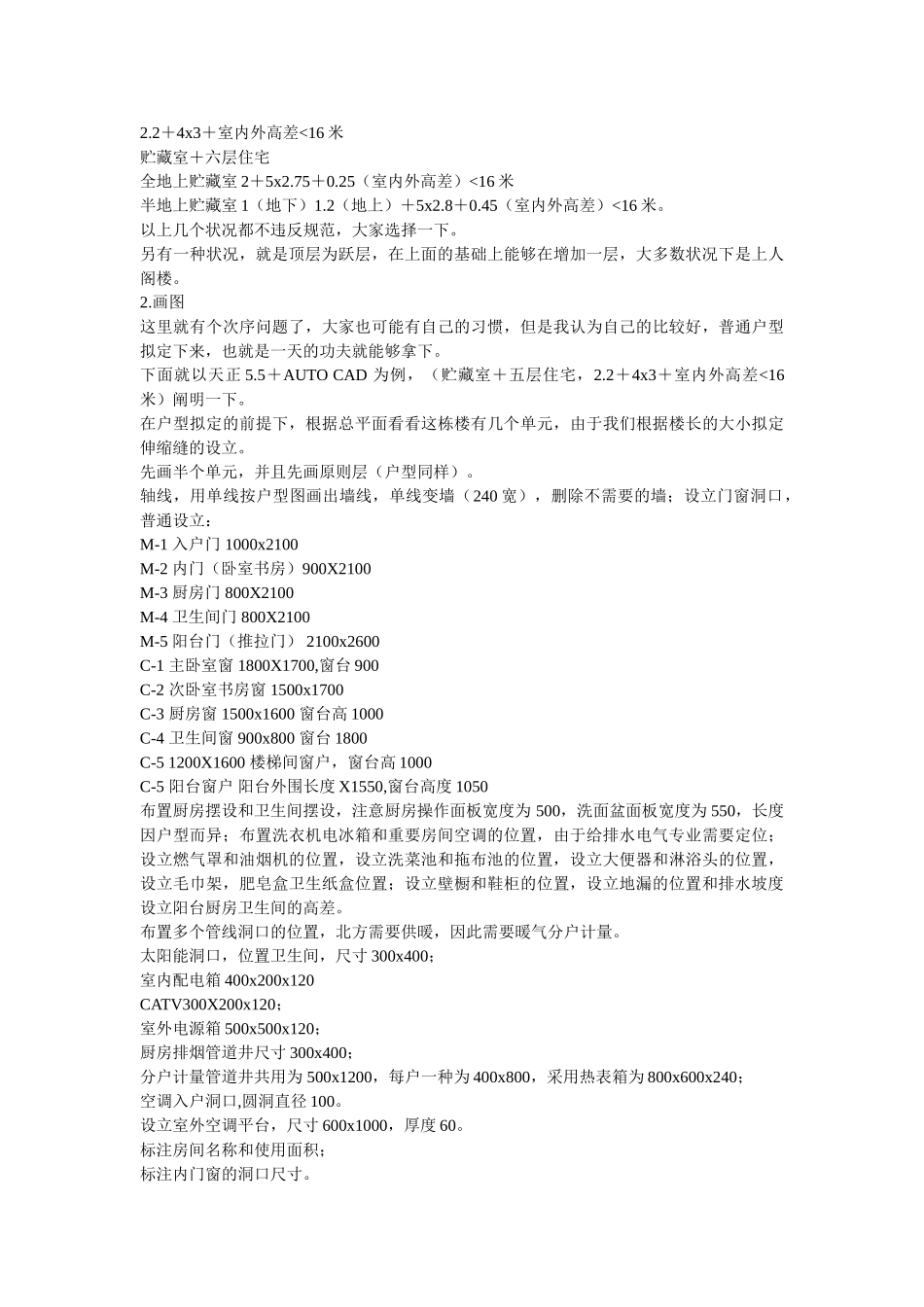

遵照平、立、剖的次序绘制施工图。一、平面1、标示清晰散水、台阶、踏步、楼梯栏杆、护栏、伸缩缝（变形缝）做法；2、厨房、卫生间的平面布置，其中涉及便器、洗面器、洗浴器，地漏及地漏坡降方向（1%），室内标高（普通低于楼面高 0.030m）；3、阳台的平面布置，涉及地漏及地漏坡降方向（1%）、晒衣架、栏杆做法，室内标高（普通低于楼面高 0.030m）；4、每个房间的功效标示；5、室内外地面标高，楼梯间标高；6、尺寸标注先注明轴跨距离，再标示清晰细部尺寸；7、楼梯间平面布置，标示清晰踏步尺寸；梯井普通 120-200 之间，超出 200 需加设防护方法。8、屋面设计排水，分水线位于横跨中线，建筑找坡 2%，建筑反坡 1%，建筑找坡与建筑反坡交线为积水线，落水管做法；9、上人屋面应绘出出屋面做法；10、水箱位置及水箱检修孔、爬梯；11、檐口做法，选用图集或根据方案规定设计；12、平面大样索引清晰；二、立面1、加立面门窗时，门窗高度除考虑宽度外还要参考楼层高及梁高，玻璃幕墙则还要考虑楼地面的关水（普通 100-300 高）；2、立面门窗上表面尽量平齐，确保立面效果；3、立面门窗高宽差最佳不要超出两个建筑模数（300）；4、门窗外框线稍粗，遇内墙门窗外框用细线。突出内、外层次；5、立面尺寸标注尽量标注近来的洞口、分格尺寸，其它未示尺寸用标高和线性标注就近标示清晰；6、外墙装饰索引阐明；三、剖面1、剖面要剖到楼梯间；2、设计楼梯踏步高宽、休息平台宽度，尽量确保两个梯梁之间的宽度不要超出 4200m，踏步的高宽规定 b+2h<620；3、表达清晰未剖到的梁、柱、门窗看线；4、纵向标注标注清晰窗洞尺寸、楼梯踏步尺寸标高及楼层关系，横向标注标注清晰各楼板、梁与轴线之间的关系；5、详图索引剖视位置要与平面图对应；四、大样1、体现清晰大样的所在位置，如楼层标高、与轴线关系；2、构造形式体现无误；3、阳台、走廊低于楼地面（普通 0.030 高）；设计心得:1.首先注意层高问题，不要给自己找麻烦。（有一种 16 米的限制）贮藏室＋五层住宅2.2＋4x3＋室内外高差<16 米贮藏室＋六层住宅全地上贮藏室 2＋5x2.75＋0.25（室内外高差）<16 米半地上贮藏室 1（地下）1.2（地上）＋5x2.8＋0.45（室内外高差）<16 米。以上几个状况都不违反规范，大家选择一下。另有一种状况，就是顶层为跃层，在上面的基础上能够在增加一层，大多数状况下是上人阁楼。2.画图这里就有个次序问题了，大家也可能有自己的习惯，但是我认为自...
