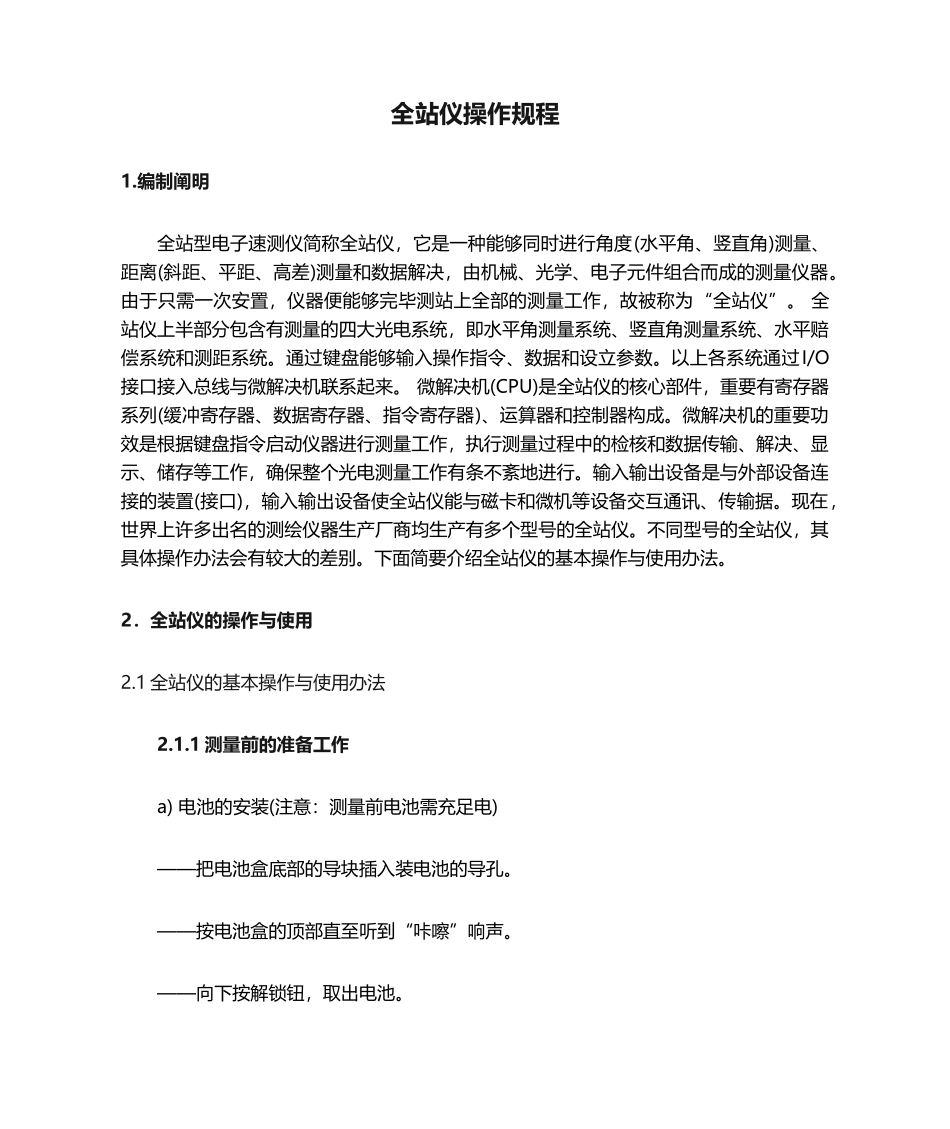

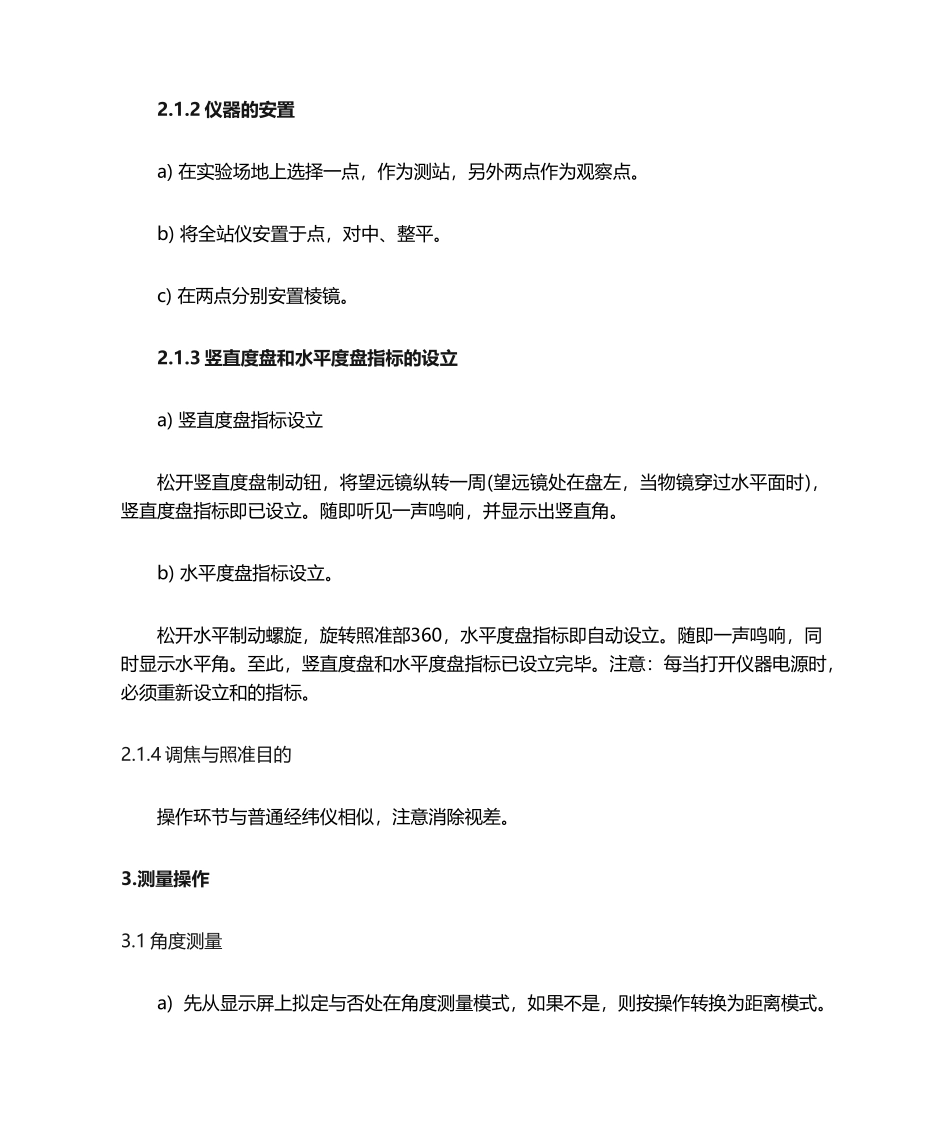

全站仪操作规程 1.编制阐明 全站型电子速测仪简称全站仪，它是一种能够同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据解决，由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置，仪器便能够完毕测站上全部的测量工作，故被称为“全站仪”。 全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平赔偿系统和测距系统。通过键盘能够输入操作指令、数据和设立参数。以上各系统通过I/O接口接入总线与微解决机联系起来。 微解决机(CPU)是全站仪的核心部件，重要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器构成。微解决机的重要功效是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、解决、显示、储存等工作，确保整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置(接口)，输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输据。现在，世界上许多出名的测绘仪器生产厂商均生产有多个型号的全站仪。不同型号的全站仪，其具体操作办法会有较大的差别。下面简要介绍全站仪的基本操作与使用办法。 2．全站仪的操作与使用 2.1 全站仪的基本操作与使用办法 2.1.1 测量前的准备工作 a) 电池的安装(注意：测量前电池需充足电) ——把电池盒底部的导块插入装电池的导孔。 ——按电池盒的顶部直至听到“咔嚓”响声。 ——向下按解锁钮，取出电池。 2.1.2 仪器的安置 a) 在实验场地上选择一点，作为测站，另外两点作为观察点。 b) 将全站仪安置于点，对中、整平。 c) 在两点分别安置棱镜。 2.1.3 竖直度盘和水平度盘指标的设立 a) 竖直度盘指标设立 松开竖直度盘制动钮，将望远镜纵转一周(望远镜处在盘左，当物镜穿过水平面时)，竖直度盘指标即已设立。随即听见一声鸣响，并显示出竖直角。b) 水平度盘指标设立。 松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设立。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设立完毕。注意：每当打开仪器电源时，必须重新设立和的指标。2.1.4 调焦与照准目的操作环节与普通经纬仪相似，注意消除视差。 3.测量操作 3.1 角度测量 a) 先从显示屏上拟定与否处在角度测量模式，如果不是，则按操作转换为距离模式。 b) 左瞄准左目的A,按置零键，使水平度盘读数显示为0°00′00〃，顺时针旋转照准部，瞄准右目的B，读取显示读数。 c...
