2024年年产10万吨丁二醇项目装置区内地下管道施工方案VIP免费

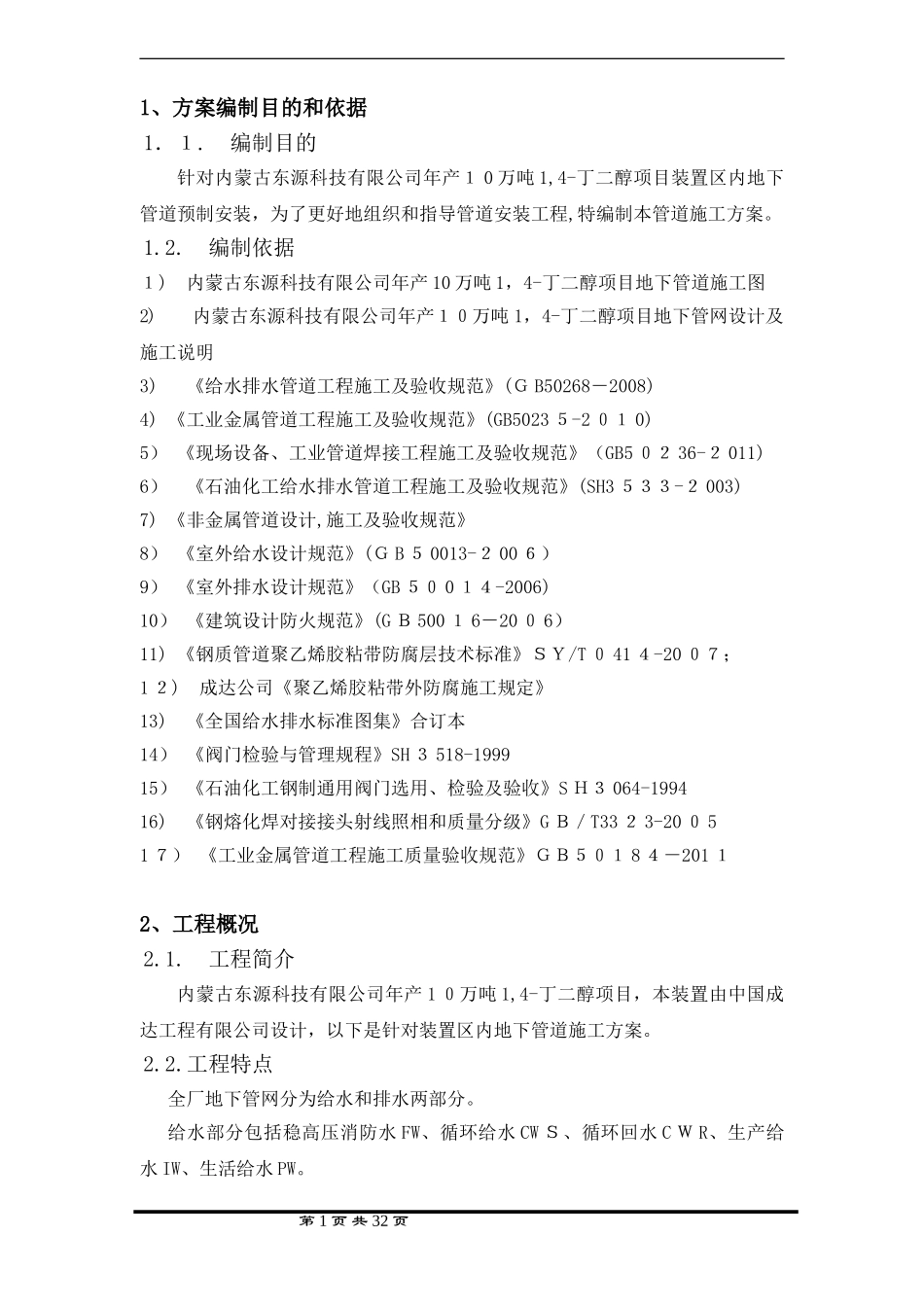

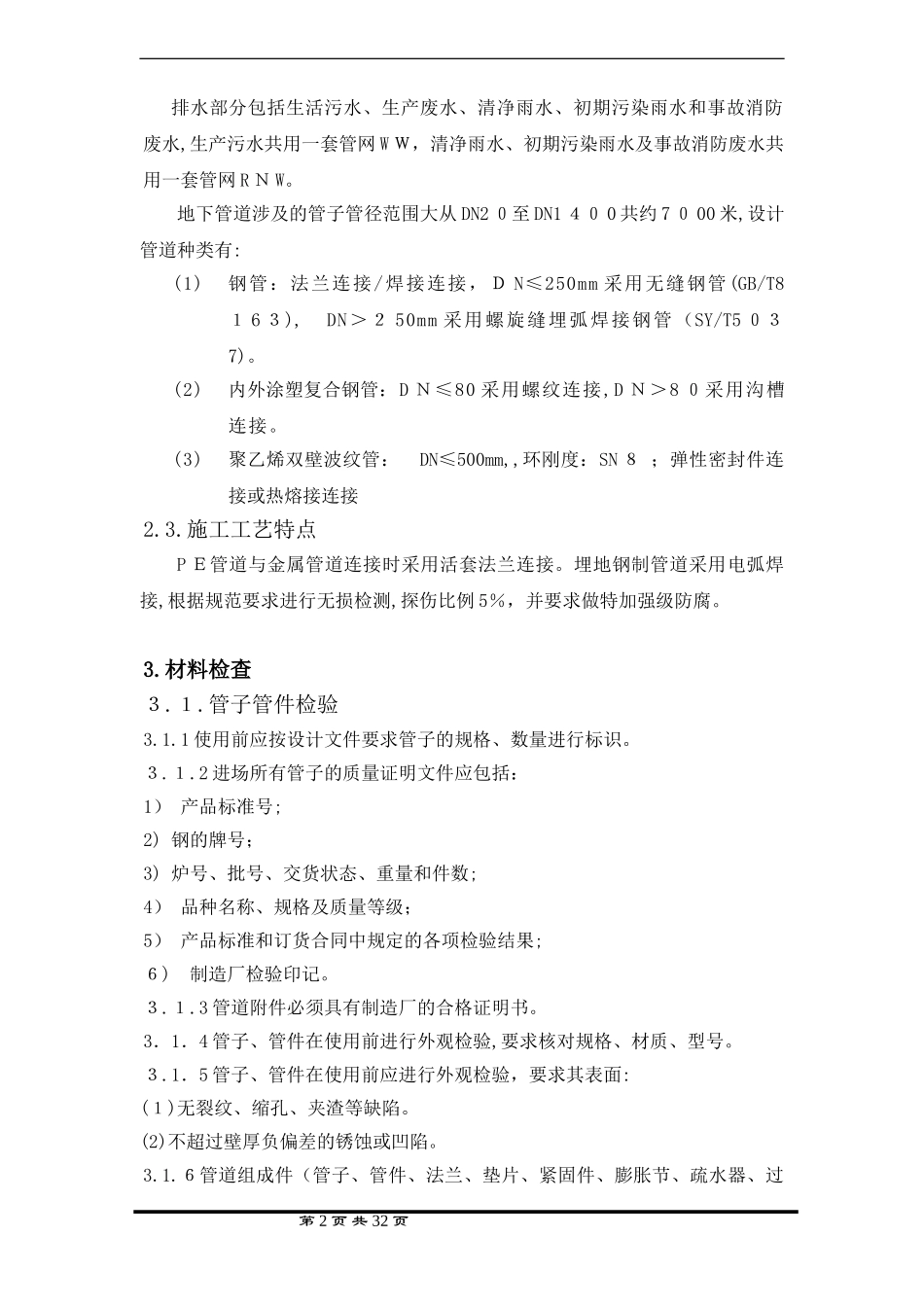

1、方案编制目的和依据1．１.编制目的针对内蒙古东源科技有限公司年产１0万吨1,4-丁二醇项目装置区内地下管道预制安装，为了更好地组织和指导管道安装工程,特编制本管道施工方案。1.2.编制依据１)内蒙古东源科技有限公司年产10万吨1，4-丁二醇项目地下管道施工图2)内蒙古东源科技有限公司年产１０万吨1，4-丁二醇项目地下管网设计及施工说明3)《给水排水管道工程施工及验收规范》(ＧB50268－2008)4)《工业金属管道工程施工及验收规范》(GB5023５-2０１0)5）《现场设备、工业管道焊接工程施工及验收规范》（GB5０２36-２011)6）《石油化工给水排水管道工程施工及验收规范》(SH3５３３-２003)7)《非金属管道设计,施工及验收规范》8）《室外给水设计规范》(ＧB５0013-２00６）9）《室外排水设计规范》（GB５０0１４-2006)10）《建筑设计防火规范》(GＢ500１6－20０6）11)《钢质管道聚乙烯胶粘带防腐层技术标准》ＳＹ/T０41４-20０７；1２)成达公司《聚乙烯胶粘带外防腐施工规定》13)《全国给水排水标准图集》合订本14）《阀门检验与管理规程》SH３518-199915）《石油化工钢制通用阀门选用、检验及验收》SＨ３064-199416)《钢熔化焊对接接头射线照相和质量分级》GＢ／T33２3-20０51７）《工业金属管道工程施工质量验收规范》ＧＢ５０１8４－201１2、工程概况2.1.工程简介内蒙古东源科技有限公司年产1０万吨1,4-丁二醇项目，本装置由中国成达工程有限公司设计，以下是针对装置区内地下管道施工方案。2.2.工程特点全厂地下管网分为给水和排水两部分。给水部分包括稳高压消防水FW、循环给水CWＳ、循环回水CＷR、生产给水IW、生活给水PW。第1页共32页排水部分包括生活污水、生产废水、清净雨水、初期污染雨水和事故消防废水,生产污水共用一套管网WＷ，清净雨水、初期污染雨水及事故消防废水共用一套管网RＮW。地下管道涉及的管子管径范围大从DN2０至DN1４０0共约7０00米,设计管道种类有:(1)钢管：法兰连接/焊接连接，ＤN≤250mm采用无缝钢管(GB/T8１6３),DN＞２50mm采用螺旋缝埋弧焊接钢管（SY/T5０３7)。(2)内外涂塑复合钢管：DＮ≤80采用螺纹连接,DＮ＞8０采用沟槽连接。(3)聚乙烯双壁波纹管：DN≤500mm,,环刚度：SN８；弹性密封件连接或热熔接连接2.3.施工工艺特点PＥ管道与金属管道连接时采用活套法兰连接。埋地钢制管道采用电弧焊接,根据规范要求进行无损检测,探伤比例5％，并要求做特加强级防腐。3.材料检查３.１.管子管件检验3.1.1使用前应按设计文件要求管子的规格、数量进行标识。３.１.2进场所有管子的质量证明文件应包括：1）产品标准号;2)钢的牌号；3)炉号、批号、交货状态、重量和件数;4）品种名称、规格及质量等级；5）产品标准和订货合同中规定的各项检验结果;６)制造厂检验印记。３.１.3管道附件必须具有制造厂的合格证明书。3．1．4管子、管件在使用前进行外观检验,要求核对规格、材质、型号。３.1．5管子、管件在使用前应进行外观检验，要求其表面:(１)无裂纹、缩孔、夹渣等缺陷。(2)不超过壁厚负偏差的锈蚀或凹陷。3.1.６管道组成件（管子、管件、法兰、垫片、紧固件、膨胀节、疏水器、过第2页共32页滤器等）和管道支承件应有材质标识记录。3.1.７PE管材的存放要求：（1)管材管件应存放在通风良好、温度不超过40℃的库房或简易场地。不允许与火焰及高温物体接触。若存放时间较长则应有遮盖物。(2)管才应水平堆放在平整的支撑物或地面上，堆放高度不宜超过１.5m。ф300以上的管材堆放时,最好不要超过3层。（３)法兰连接的管材堆放时，排与排之间应垫木材,木方厚度以使上下排之间管材接头互不接触为宜，长６m以内管材垫两处即可，６m以上管材不应少于３处。３．2.阀门检验３.2.1阀门检验1）阀门必须具有出厂合格证和制造厂的铭牌，铭牌上应注明型号、公称直径、压力、工作温度、介质等，没有合格证和合格铭牌的阀门应拒绝接收。2）闸阀、截止阀、蝶阀应处于全关状态,3)所有阀门两端应有塑料管帽封闭严实。４)阀门内部应无积水、锈蚀、杂物、损伤等缺陷。5）阀门外观质量应符合产品标准的要求,不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷。3.２.2阀门试验(1)阀门密封...
