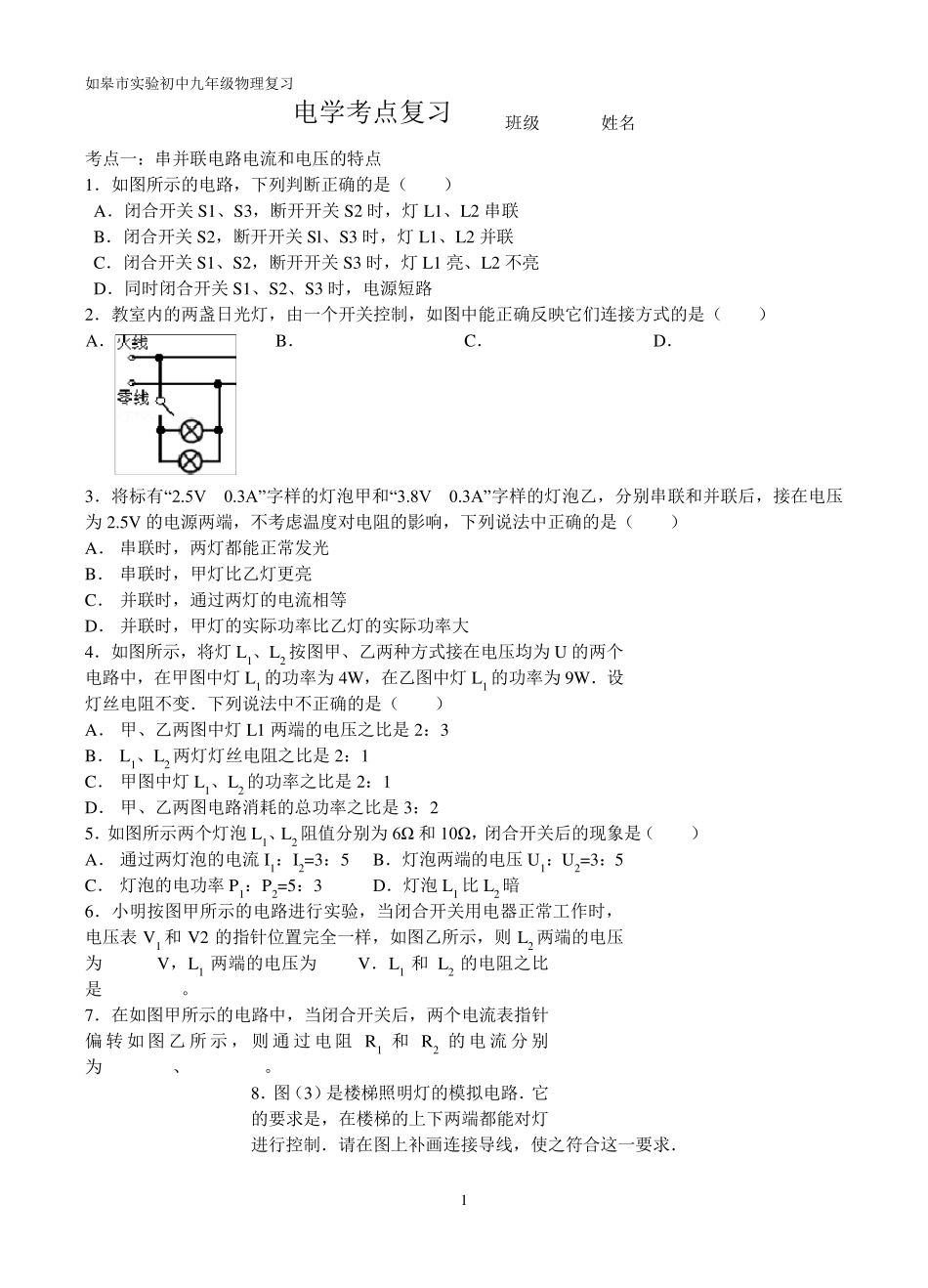

如皋市实验初中九年级物理复习 1 电学考点复习 班级 姓名 考点一：串并联电路电流和电压的特点 1．如图所示的电路，下列判断正确的是（ ） A．闭合开关S1、S3，断开开关S2 时，灯 L1、L2 串联 B．闭合开关S2，断开开关Sl、S3 时，灯 L1、L2 并联 C．闭合开关S1、S2，断开开关S3 时，灯 L1 亮、L2 不亮 D．同时闭合开关S1、S2、S3 时，电源短路 2．教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是（ ） A． B． C． D． 3．将标有“2.5V 0.3A” 字样的灯泡甲和“3.8V 0.3A” 字样的灯泡乙，分别串联和并联后，接在电压为 2.5V 的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ） A． 串联时，两灯都能正常发光 B． 串联时，甲灯比乙灯更亮 C． 并联时，通过两灯的电流相等 D． 并联时，甲灯的实际功率比乙灯的实际功率大 4．如图所示，将灯 L1、L2 按图甲、乙两种方式接在电压均为 U 的两个电路中，在甲图中灯 L1 的功率为 4W，在乙图中灯 L1 的功率为 9W．设灯丝电阻不变．下列说法中不正确的是（ ） A． 甲、乙两图中灯 L1 两端的电压之比是2：3 B． L1、L2 两灯灯丝电阻之比是2：1 C． 甲图中灯 L1、L2 的功率之比是2：1 D． 甲、乙两图电路消耗的总功率之比是3：2 5．如图所示两个灯泡 L1、L2 阻值分别为 6Ω 和10Ω ，闭合开关后的现象是（ ） A． 通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5 C． 灯泡的电功率 P1：P2=5：3 D．灯泡 L1 比 L2 暗 6．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1 和V2 的指针位置完全一样，如图乙所示，则L2 两端的电压为 V，L1 两端的电压为 V．L1 和L2 的电阻之比是 。 7．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转如图乙 所示，则通 过 电阻 R1 和R2 的电流分 别为 、 。 8．图（3）是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线 ，使 之符 合这 一要求． 如皋市实验初中九年级物理复习 2 考点二：欧姆定律 1．小明探究“通过导体的电流与电压的关系”时，电路图如图（甲）所示．电源电压不变，R1 为定值电阻，电流表A 选用0～0.6A 量程，电压表V1 选用为0～3V 量程，电压表V2 选用0～15V 量程，滑动变阻器R2 上标有“50Ω lA”...
