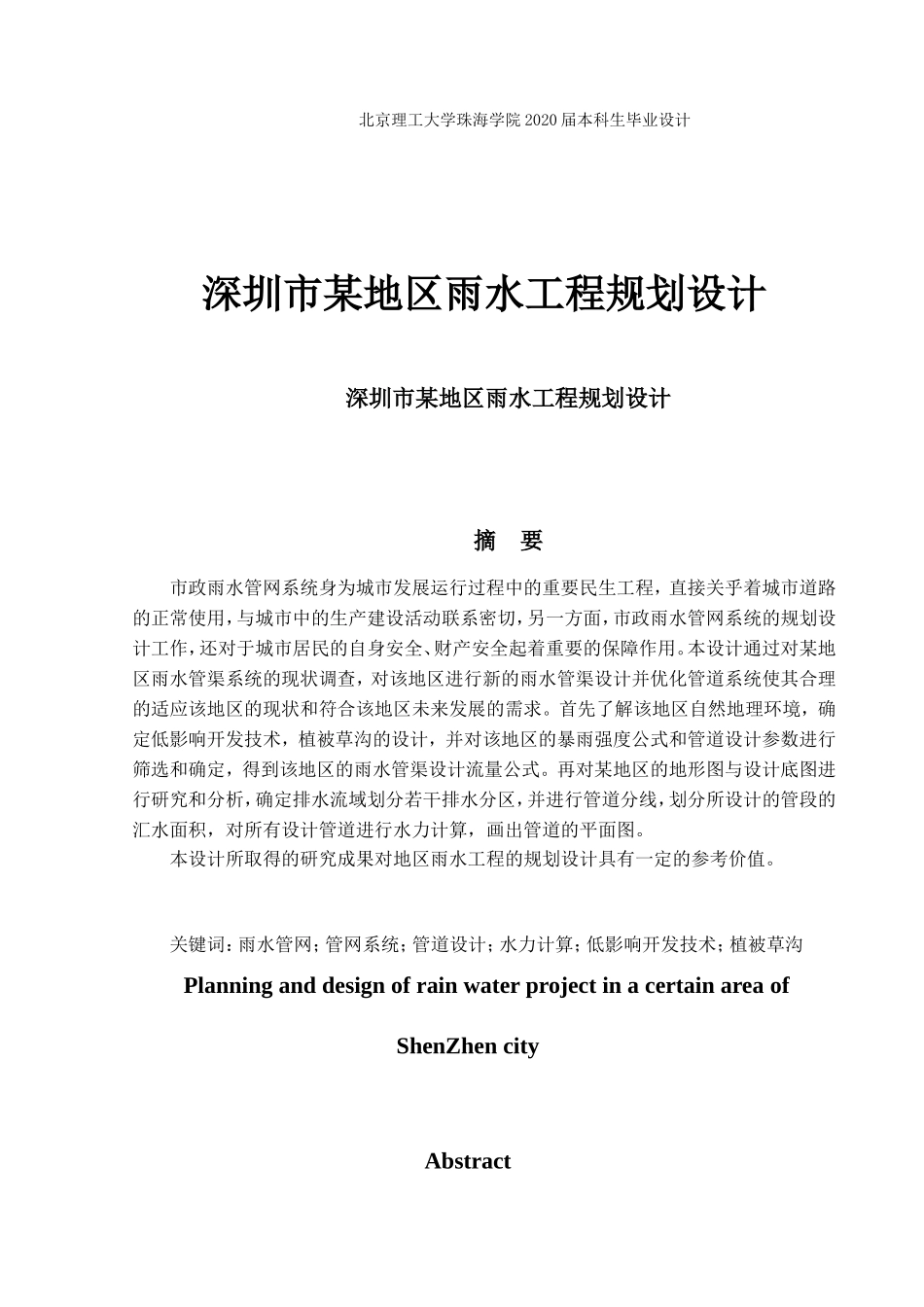

北京理工大学珠海学院 2020 届本科生毕业设计深圳市某地区雨水工程规划设计深圳市某地区雨水工程规划设计摘 要市政雨水管网系统身为城市发展运行过程中的重要民生工程，直接关乎着城市道路的正常使用，与城市中的生产建设活动联系密切，另一方面，市政雨水管网系统的规划设计工作，还对于城市居民的自身安全、财产安全起着重要的保障作用。本设计通过对某地区雨水管渠系统的现状调查，对该地区进行新的雨水管渠设计并优化管道系统使其合理的适应该地区的现状和符合该地区未来发展的需求。首先了解该地区自然地理环境，确定低影响开发技术，植被草沟的设计，并对该地区的暴雨强度公式和管道设计参数进行筛选和确定，得到该地区的雨水管渠设计流量公式。再对某地区的地形图与设计底图进行研究和分析，确定排水流域划分若干排水分区，并进行管道分线，划分所设计的管段的汇水面积，对所有设计管道进行水力计算，画出管道的平面图。本设计所取得的研究成果对地区雨水工程的规划设计具有一定的参考价值。关键词：雨水管网；管网系统；管道设计；水力计算；低影响开发技术；植被草沟Planning and design of rain water project in a certain area of ShenZhen cityAbstract北京理工大学珠海学院 2020 届本科生毕业设计Municipal rainwater pipe network system as an important people's livelihood project operation in the process of urban development, the normal use of directly about the urban road, with close links to the production and construction activities in the city, on the other hand, the municipal rainwater pipe network system planning and design work, also for urban residents of their own safety and property safety plays an important role in security.Through the investigation of the current situation of the storm water pipe and canal system in a certain area, the design of a new storm water pipe and canal system is carried out in this area to optimize the pipeline system so that it can reasonably adapt to the current situation of this area and meet the needs of the future development of this area.First of all...
