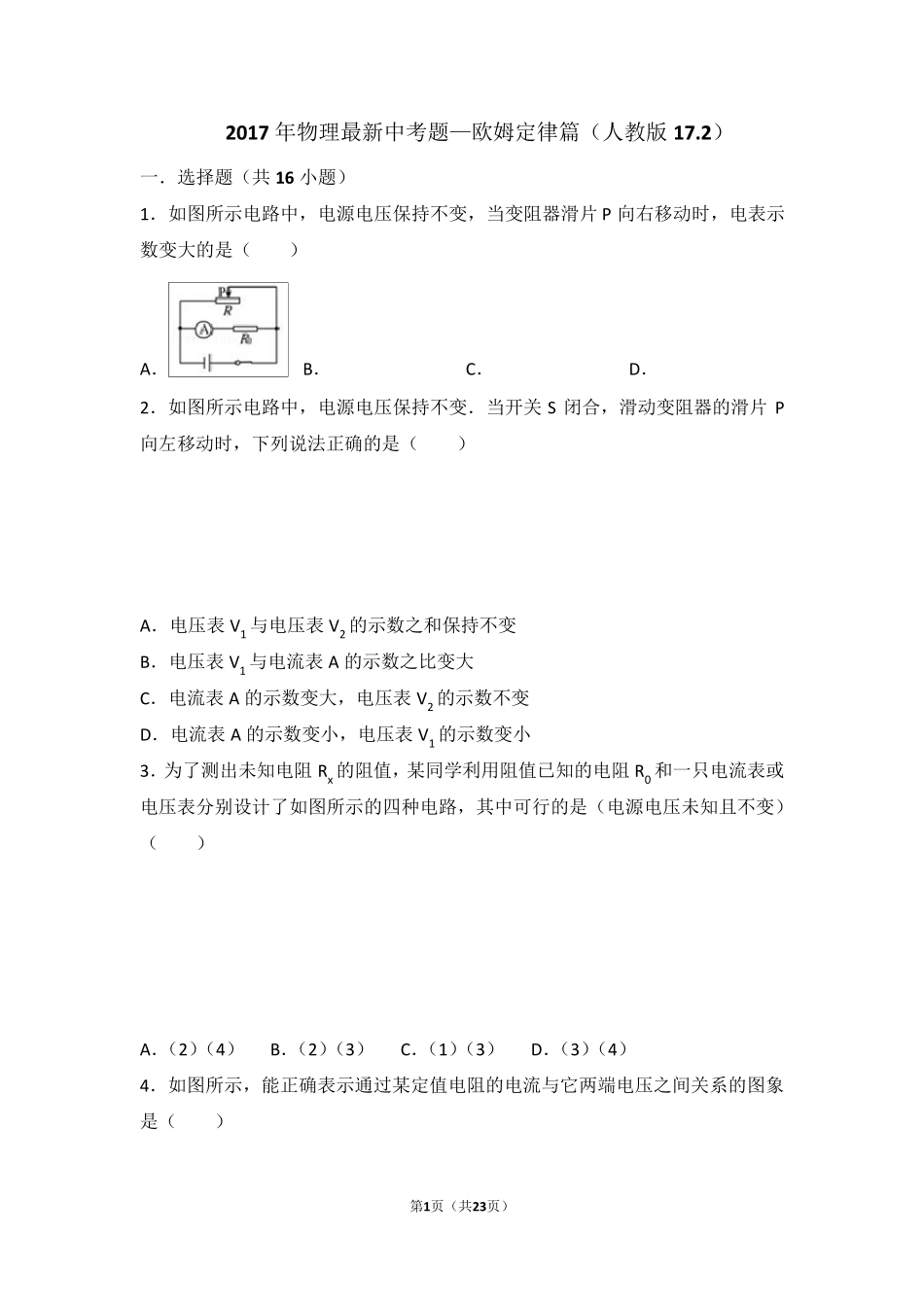

第1页（共23页） 2017 年物理最新中考题—欧姆定律篇（人教版 17.2） 一．选择题（共16 小题） 1．如图所示电路中，电源电压保持不变，当变阻器滑片 P 向右移动时，电表示数变大的是（ ） A． B． C． D． 2．如图所示电路中，电源电压保持不变．当开关 S 闭合，滑动变阻器的滑片 P向左移动时，下列说法正确的是（ ） A．电压表 V1 与电压表 V2 的示数之和保持不变 B．电压表 V1 与电流表 A 的示数之比变大 C．电流表 A 的示数变大，电压表 V2 的示数不变 D．电流表 A 的示数变小，电压表 V1 的示数变小 3．为了测出未知电阻 Rx的阻值，某同学利用阻值已知的电阻 R0 和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ） A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4） 4．如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（ ） 第2页（共23页） A． B． C． D． 5．如图所示，电源电压为3V 且保持不变，滑动变阻器R 标有“1A 15Ω”的字样．当滑动变阻器的滑片P 在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（ ） A．向左移动滑动变阻器的滑片P 时灯泡变亮 B．滑片P 在最右端时通过干路中的电流是0.9A C．R 接入电路的阻值变化范围是5Ω﹣15Ω D．电路总电阻的最大值为5Ω 6．如图所示电路中，电源电压为4.5V，L1、L2 是小灯泡，当开关S 闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ） A．L2 两端的电压为1.5V B．L1 两端的电压为1.5V C．L1 与 L2 的灯丝电阻之比为2：1 D．通过L1 与 L2 的电流之比为1：2 7．如图所示的电路中，R 是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点 O 转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（ ） 第3页（共23页） A． B． C． D． 8．如图所示的电路中，电源两端电压恒定，将滑片置于滑动变阻器的中点，当开关S1 闭合，S2 断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（ ） A．U1＞U2 B．U1=U2 C．I1＜I2 D．I1＞I2 9．如图所示电路，电源电压不变，R0 为定值电阻，R 为滑动变阻器．闭合开关S，当滑片...
