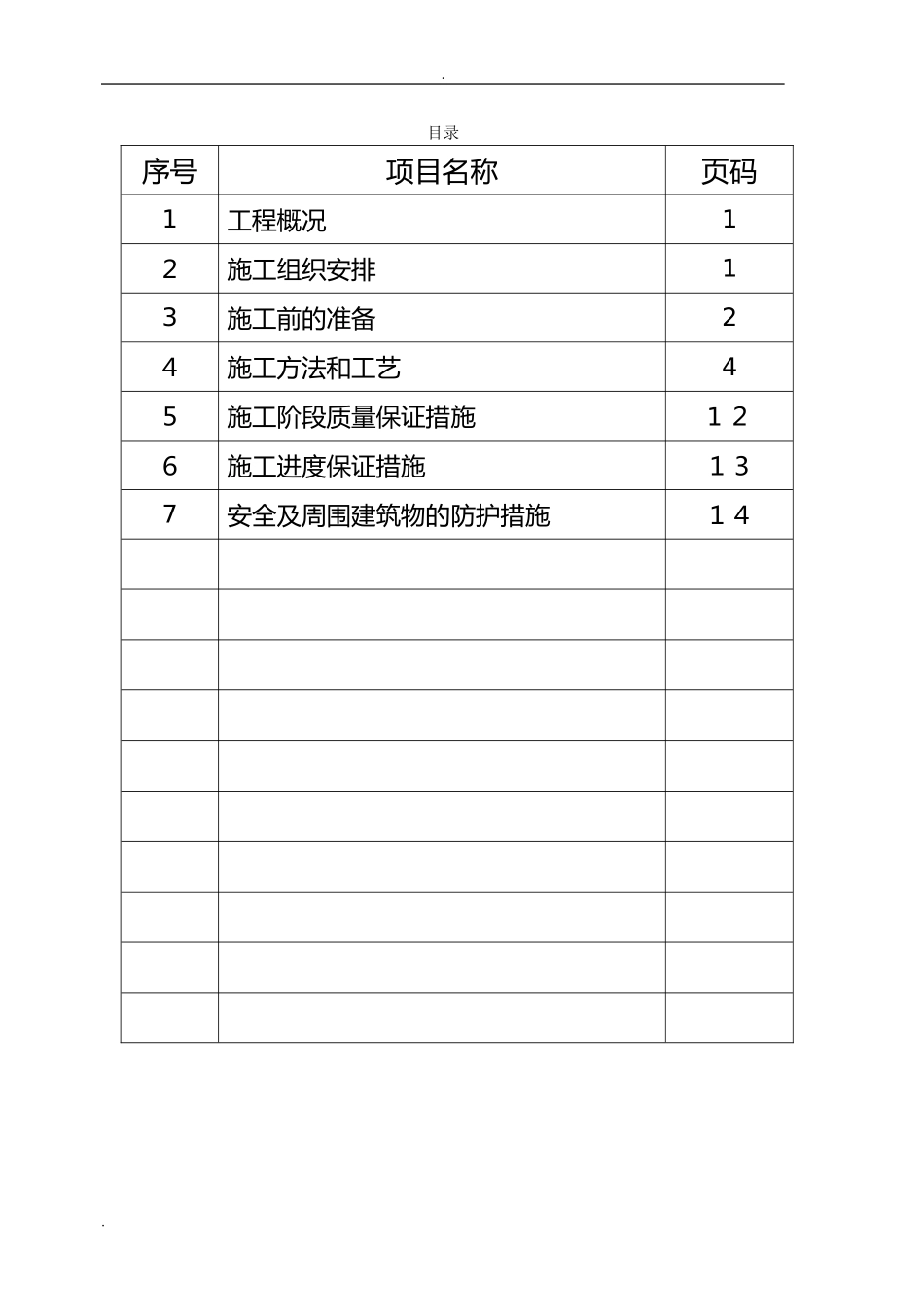

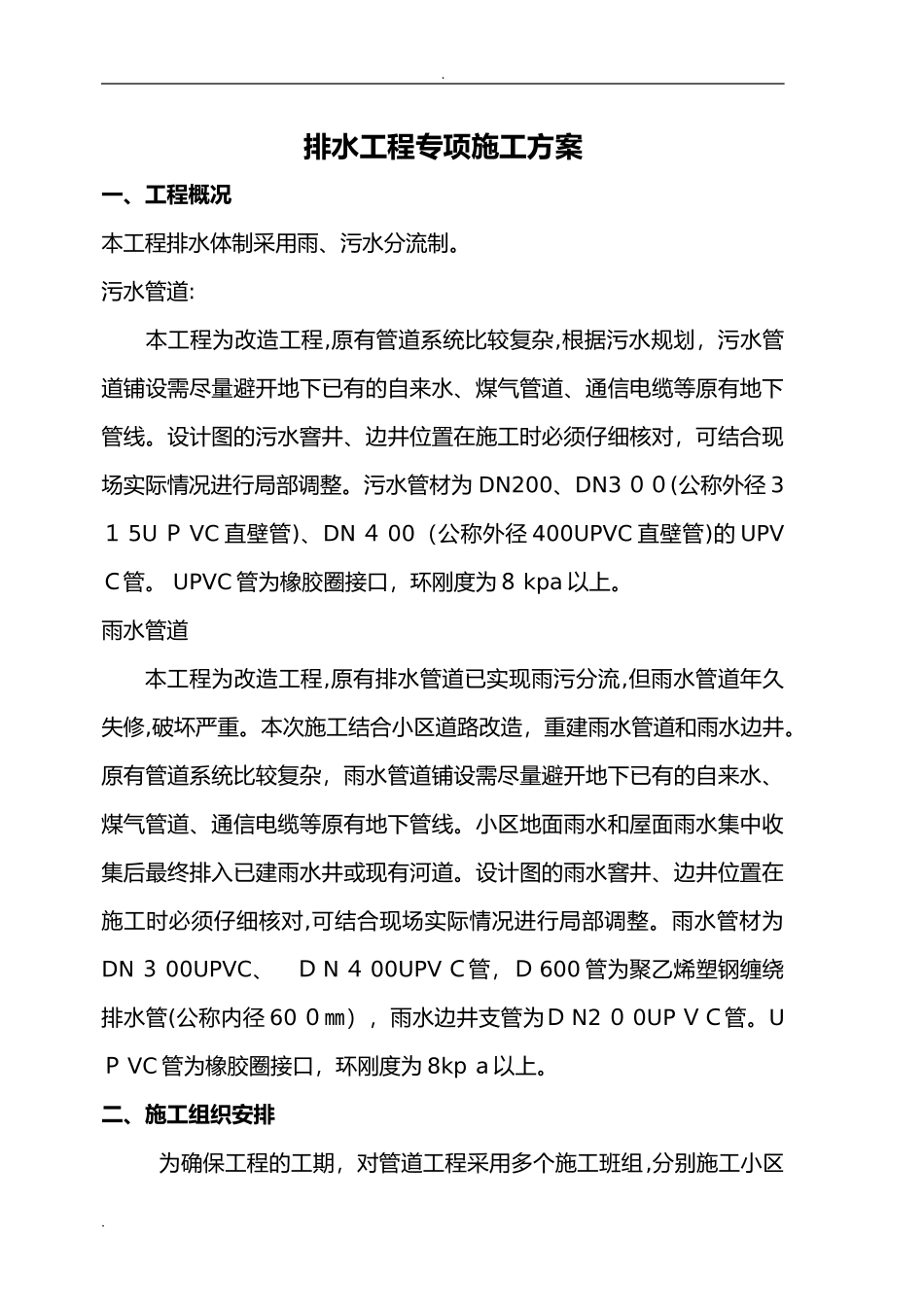

.目录序号项目名称页码1工程概况1２施工组织安排13施工前的准备2４施工方法和工艺4５施工阶段质量保证措施1２６施工进度保证措施１３7安全及周围建筑物的防护措施１４..排水工程专项施工方案一、工程概况本工程排水体制采用雨、污水分流制。污水管道:本工程为改造工程,原有管道系统比较复杂,根据污水规划，污水管道铺设需尽量避开地下已有的自来水、煤气管道、通信电缆等原有地下管线。设计图的污水窨井、边井位置在施工时必须仔细核对，可结合现场实际情况进行局部调整。污水管材为DN200、DN3００(公称外径3１5UＰVC直壁管)、DN４00（公称外径400UPVC直壁管)的UPVＣ管。UPVC管为橡胶圈接口，环刚度为８kpa以上。雨水管道本工程为改造工程,原有排水管道已实现雨污分流,但雨水管道年久失修,破坏严重。本次施工结合小区道路改造，重建雨水管道和雨水边井。原有管道系统比较复杂，雨水管道铺设需尽量避开地下已有的自来水、煤气管道、通信电缆等原有地下管线。小区地面雨水和屋面雨水集中收集后最终排入已建雨水井或现有河道。设计图的雨水窨井、边井位置在施工时必须仔细核对,可结合现场实际情况进行局部调整。雨水管材为DN３00UPVC、ＤN４00UPVＣ管，Ｄ600管为聚乙烯塑钢缠绕排水管(公称内径60０㎜），雨水边井支管为ＤN2０0UPＶＣ管。UＰVC管为橡胶圈接口，环刚度为8kpａ以上。二、施工组织安排为确保工程的工期，对管道工程采用多个施工班组,分别施工小区..雨水管道和污水管道。三、施工前的准备1、技术人员的准备为了保证本合同段施工优质、按期、高效的完成,所有施工技术人员采用选拔、考核的方法选定。组织培训学习,通过对多年收集整理的相关资料熟悉、了解，并对市政的各项施工规范及标准学习掌握,确保本工程施工质量。2、技术准备(1)对施工图纸，设计文件的熟悉和审查：在技术准备阶段，组织参加施工的技术人员和施工员对设计文件作进一步的深入了解和研究,对很好的完成工程具有十分重要意义。(2）做好技术交底准备工作：技术交底是在正式施工以前对参与施工的有关管理人员,技术人员和工人讲明工程对象的设计情况，结构特点,技术要求，施工工艺等使全体参加施工人员充分了解工程要素，心中有数,掌握关键环节,避免发生指导错误和操作错误。(3)收集和建立工程的技术质量制度,并落实到位。（４)收集涉及本工程的有关技术标准和技术规程。3、测量放样根据设计图纸及给定的平面控制点进行中线定位,采用极坐标方法测放管线中线桩时，应在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。..管线中线桩每1０m一点，桩顶钉中心钉,并应在沟槽外适当位置设置栓桩；根据中线控制桩及放坡沟槽上口开挖位置线，现场撒白灰线标注，然后在上口外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉。高程桩的纵向间距宜为10m。4、机械装备由于本工程分项工程环节多,在设备上优先选用先进设备。所有工程机械和设备早做准备,提前进场,并保证投入本项目后的完好率和利用率。用于本工程的机械数量及进场时间见下表主要施工机械设备表序号机械或设备名称规格型号数量国别产地制造年份定额功率（kw)进场时间１小松挖掘机PC704日本２0０80.5m３２０10.4.8２自卸车5t8国产200７10.4.83压路机(震动式）Ｃａ1８～212国产0710．4.８4轻动式压路机８t－121徐州0510.４.8５装载机ZL-303国产２0063m３10.４.８6插入式振捣器２浙江0910.4.8..7平板式振捣器2浙江0８1０.4.８8水泵8国产091０．4.８（5)材料、劳动力准备各类施工材料采用“货比三家”,就近采购的方法,选择各项技术指标过关、信誉好，质量信的过的单位。各种材料均应有质保资料且试验检测合格。材料进场后，由项目材料员安排合适的场地或仓库分类贮存，并定期检查贮存材料的状况，如有损坏变质应及时处理。人员配备适合工程进度要求。四、施工方法和工艺(－)雨水管道工程施工方法1、施工工艺：雨水管道施工必须从下游到上游,由深到浅施工。雨水井及雨水口均需做落底井,雨水口、雨水井排出口均需采用统一详图。雨水管为双壁波纹管，接口采用橡胶圈柔性接口。雨水管道施工程序：沟槽开挖碎石垫层砂垫层安管接口检查井分层回填...
