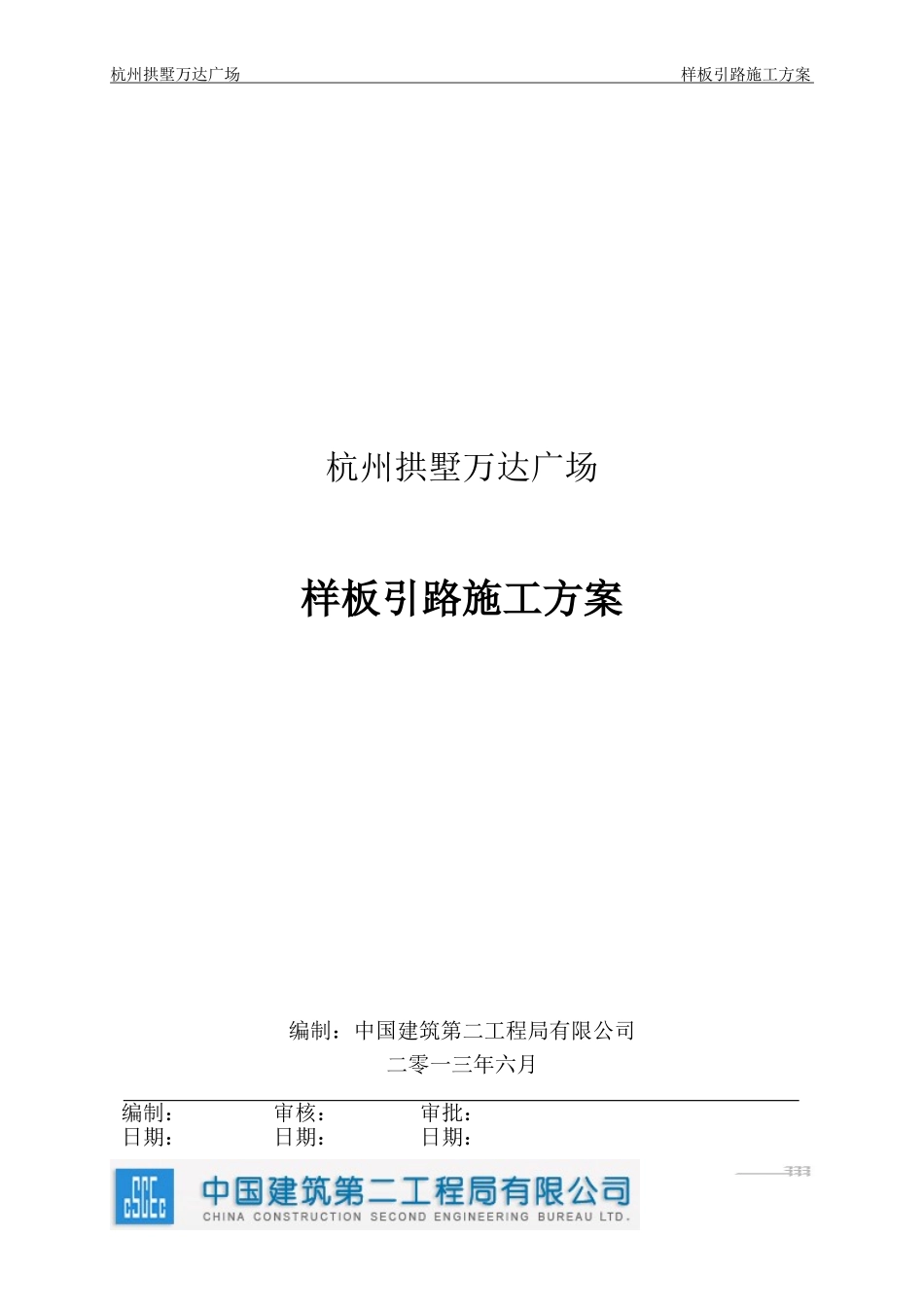

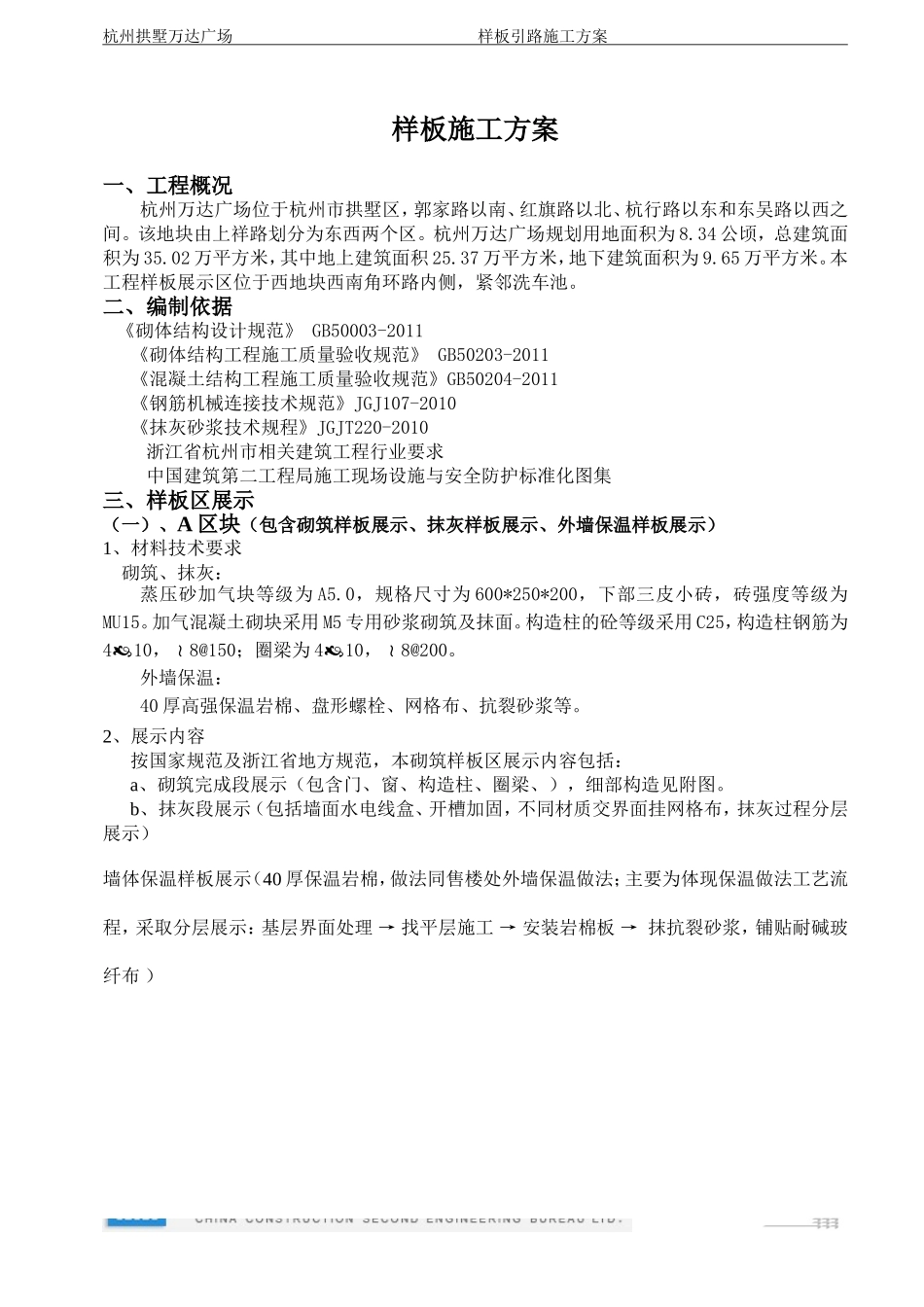

杭州拱墅万达广场 样板引路施工方案杭州拱墅万达广场样板引路施工方案 编制：中国建筑第二工程局有限公司二零一三年六月 编制： 审核： 审批： 日期： 日期： 日期： 杭州拱墅万达广场 样板引路施工方案样板施工方案一、工程概况杭州万达广场位于杭州市拱墅区，郭家路以南、红旗路以北、杭行路以东和东吴路以西之间。该地块由上祥路划分为东西两个区。杭州万达广场规划用地面积为 8.34 公顷，总建筑面积为 35.02 万平方米，其中地上建筑面积 25.37 万平方米，地下建筑面积为 9.65 万平方米。本工程样板展示区位于西地块西南角环路内侧，紧邻洗车池。二、编制依据 《砌体结构设计规范》 GB50003-2011 《砌体结构工程施工质量验收规范》 GB50203-2011 《混凝土结构工程施工质量验收规范》GB50204-2011 《钢筋机械连接技术规范》JGJ107-2010 《抹灰砂浆技术规程》JGJT220-2010浙江省杭州市相关建筑工程行业要求中国建筑第二工程局施工现场设施与安全防护标准化图集三、样板区展示（一）、A 区块（包含砌筑样板展示、抹灰样板展示、外墙保温样板展示）1、材料技术要求 砌筑、抹灰：蒸压砂加气块等级为 A5.0，规格尺寸为 600*250*200，下部三皮小砖，砖强度等级为MU15。加气混凝土砌块采用 M5 专用砂浆砌筑及抹面。构造柱的砼等级采用 C25，构造柱钢筋为410，8@150；圈梁为 410，8@200。外墙保温：40 厚高强保温岩棉、盘形螺栓、网格布、抗裂砂浆等。2、展示内容按国家规范及浙江省地方规范，本砌筑样板区展示内容包括：a、砌筑完成段展示（包含门、窗、构造柱、圈梁、），细部构造见附图。b、抹灰段展示（包括墙面水电线盒、开槽加固，不同材质交界面挂网格布，抹灰过程分层展示）墙体保温样板展示（40 厚保温岩棉，做法同售楼处外墙保温做法；主要为体现保温做法工艺流程，采取分层展示：基层界面处理 → 找平层施工 → 安装岩棉板 → 抹抗裂砂浆，铺贴耐碱玻纤布 ） 杭州拱墅万达广场 样板引路施工方案 门窗洞口处网格布斜铺示意图每平方米墙面上设置 4-6 个锚固件锚栓应按图纸排列c、墙面电路管线及线盒展示（包括嵌入墙体管线盒，后开线槽、后开线槽抹灰加固处理 ） 杭州拱墅万达广场 样板引路施工方案 杭州拱墅万达广场 样板引路施工方案（二）、B 区块 B 区块包含现： 1、浇结构柱钢筋绑扎、模板加固、柱浇筑成型展示； 2、剪力墙钢筋绑扎、模板加固、浇筑成型样展示； 3、板...
