BSCB培训课件完整VIP免费

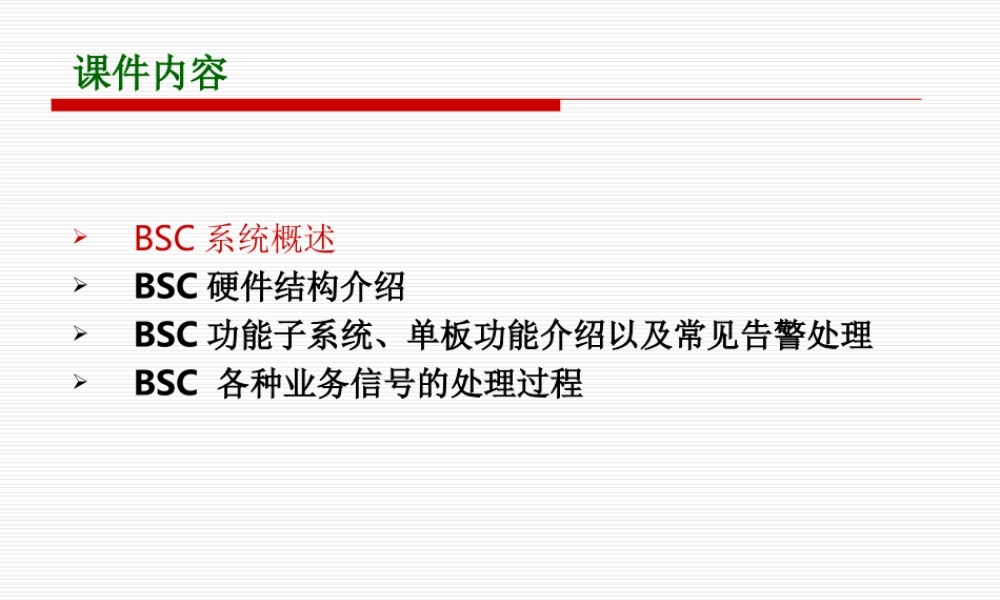

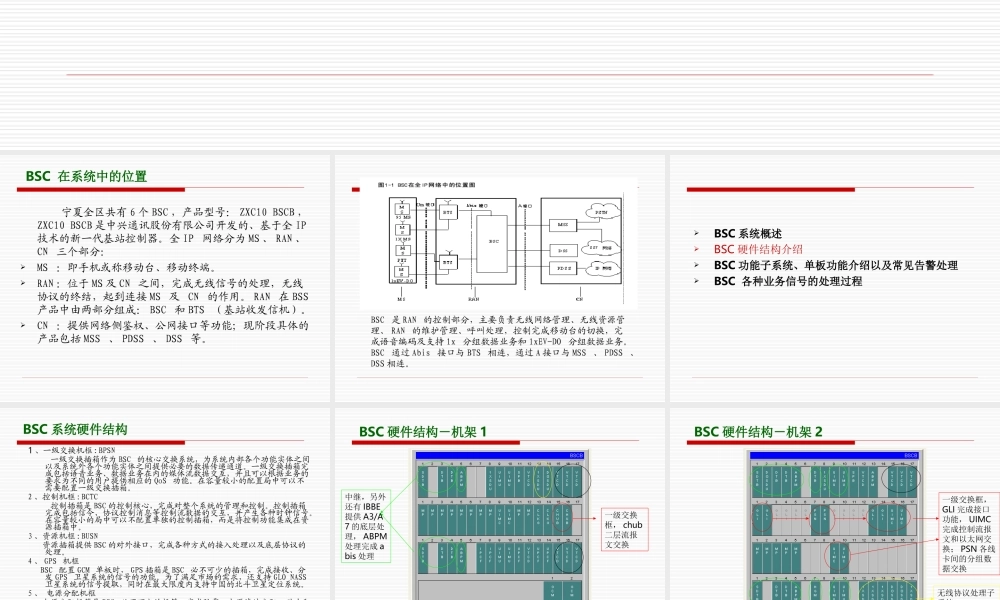

 BSC 系统概述 BSC 硬件结构介绍 BSC 功能子系统、单板功能介绍以及常见告警处理 BSC 各种业务信号的处理过程课件内容 BSC 在系统中的位置 宁夏全区共有 6 个 BSC ，产品型号： ZXC10 BSCB ， ZXC10 BSCB 是中兴通讯股份有限公司开发的、基于全 IP 技术的新一代基站控制器。全 IP 网络分为 MS 、 RAN 、CN 三个部分：MS ：即手机或称移动台、移动终端。RAN ：位于 MS 及 CN 之间，完成无线信号的处理，无线协议的终结，起到连接 MS 及 CN 的作用。 RAN 在 BSS 产品中由两部分组成： BSC 和 BTS （基站收发信机）。CN ：提供网络侧鉴权、公网接口等功能；现阶段具体的产品包括 MSS 、 PDSS 、 DSS 等。 BSC 是 RAN 的控制部分，主要负责无线网络管理、无线资源管理、 RAN 的维护管理、呼叫处理，控制完成移动台的切换，完成语音编码及支持 1x 分组数据业务和 1xEV-DO 分组数据业务。BSC 通过 Abis 接口与 BTS 相连，通过 A 接口与 MSS 、 PDSS 、DSS 相连。  BSC 系统概述 BSC 硬件结构介绍 BSC 功能子系统、单板功能介绍以及常见告警处理 BSC 各种业务信号的处理过程 BSC 系统硬件结构1 、一级交换机框 :BPSN 一级交换插箱作为 BSC 的核心交换系统，为系统内部各个功能实体之间以及系统外各个功能实体之间提供必要的数据传递通道。一级交换插箱完成包括语音业务、数据业务在内的媒体流数据交互，并且可以根据业务的要求为不同的用户提供相应的 QoS 功能。在容量较小的配置局中可以不需要配置一级交换插箱。2 、控制机框 :BCTC 控制插箱是 BSC 的控制核心，完成对整个系统的管理和控制。控制插箱完成包括信令、协议控制消息等控制流数据的交互，并产生各种时钟信号。在容量较小的局中可以不配置单独的控制插箱，而是将控制功能集成在资源插箱中。3 、资源机框 :BUSN 资源插箱提供 BSC 的对外接口，完成各种方式的接入处理以及底层协议的处理。4 、 GPS 机框 BSC 配置 GCM 单板时， GPS 插箱是 BSC 必不可少的插箱，完成接收、分发 GPS 卫星系统的信号的功能。为了满足市场的需求，还支持 GLO NASS 卫星系统的信号提取，同时在最大限度内支持中国的北斗卫星定位系统。5 、 电源分配机框 电源分配插箱是 BSC 必不可少的插箱。完成防雷、电源滤波分配、动力和机房环境监控、散热功能。 BSC ...
