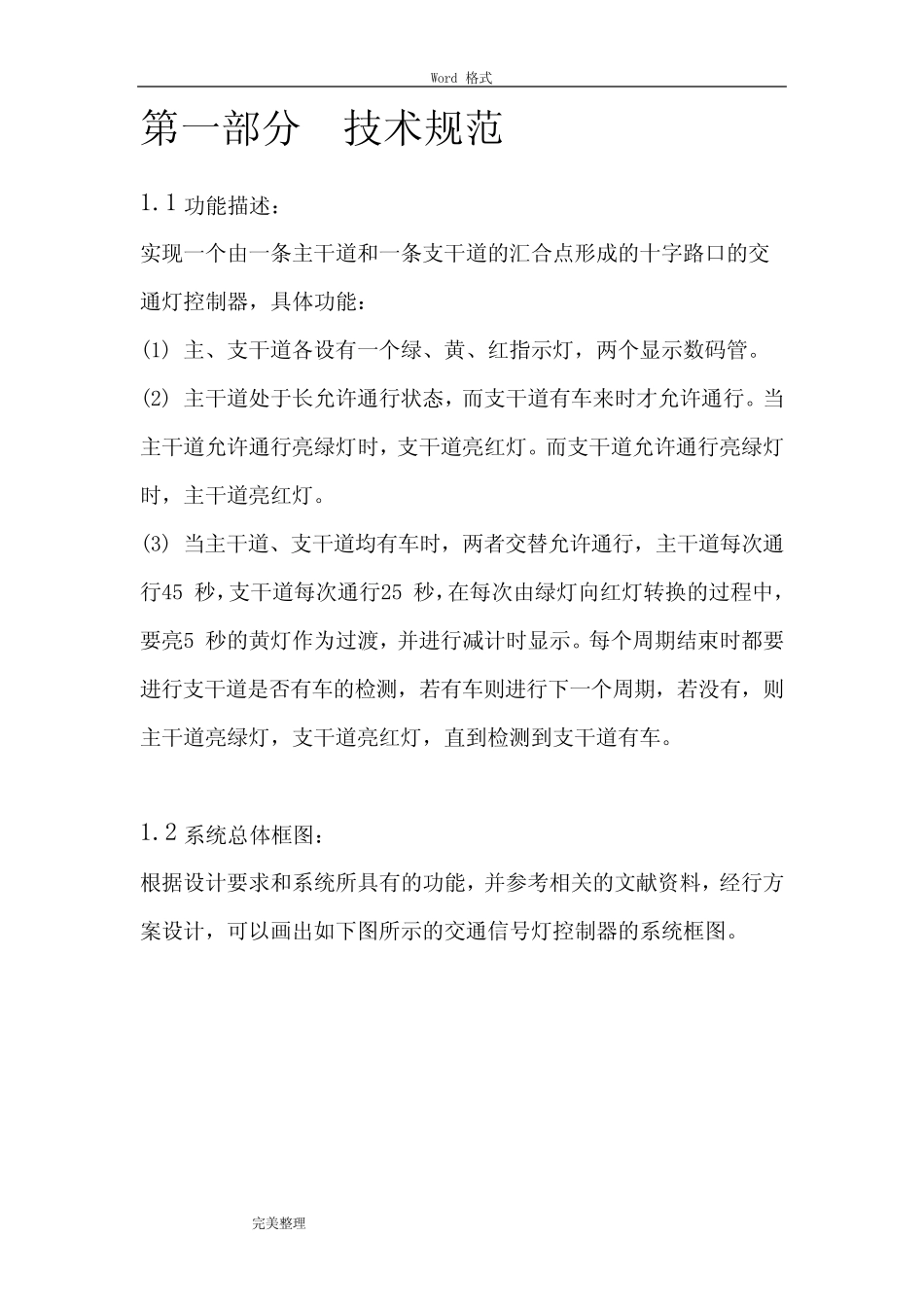

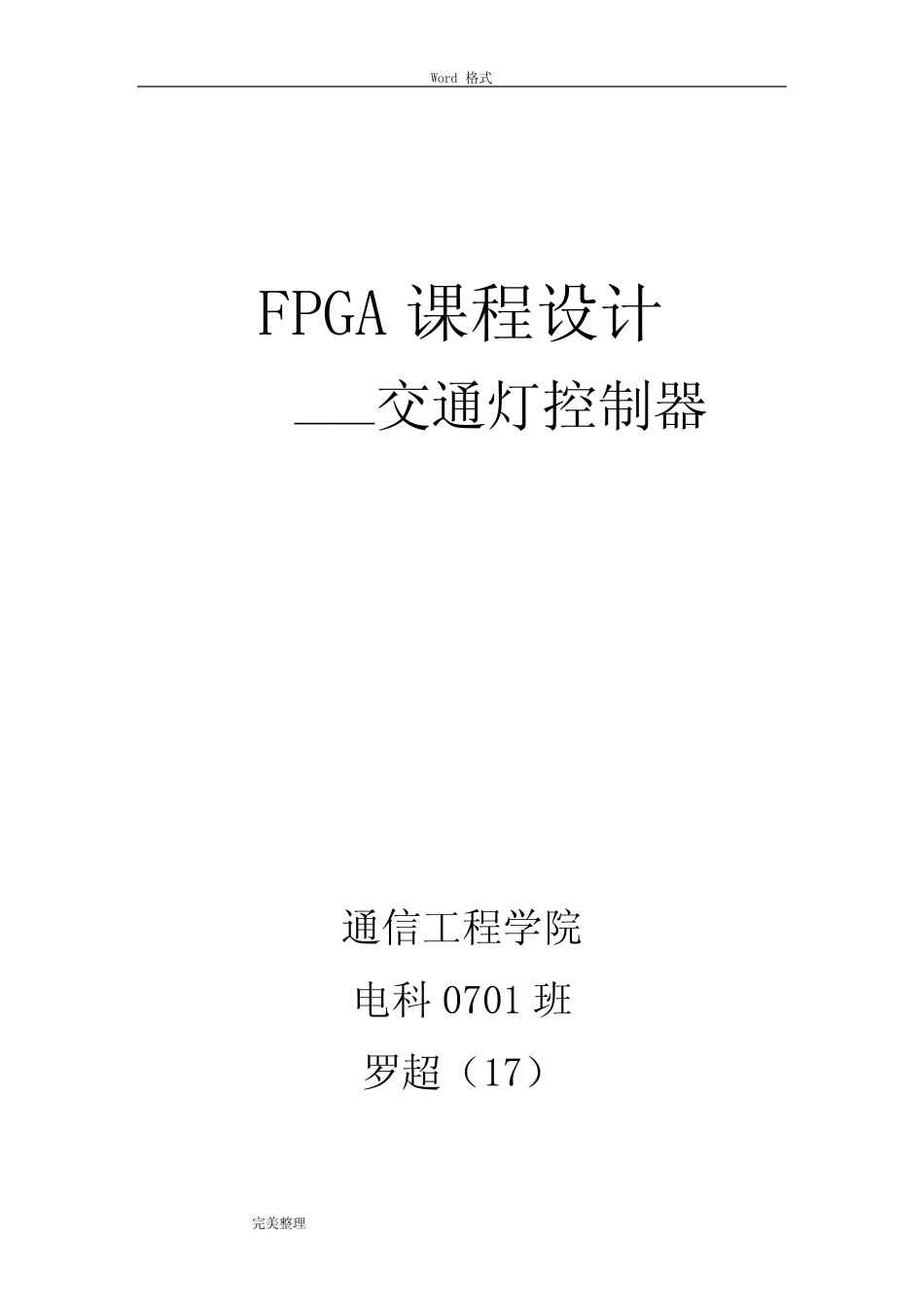

Word 格 式 完 美 整 理 FPGA 课 程 设 计 — — 交 通 灯 控 制 器 通 信 工 程 学 院 电 科 0701 班 罗 超 （ 17） Word 格 式 完 美 整 理 第 一 部 分 技 术 规 范 1.1 功 能 描 述 ： 实 现 一 个 由 一 条 主 干 道 和 一 条 支 干 道 的 汇 合 点 形 成 的 十 字 路 口 的 交通 灯 控 制 器 ， 具 体 功 能 ： (1) 主 、 支 干 道 各 设 有 一 个 绿 、 黄 、 红 指 示 灯 ， 两 个 显 示 数 码 管 。 (2) 主 干 道 处 于 长 允 许 通 行 状 态 ， 而 支 干 道 有 车 来 时 才 允 许 通 行 。 当主 干 道 允 许 通 行 亮 绿 灯 时 ， 支 干 道 亮 红 灯 。 而 支 干 道 允 许 通 行 亮 绿 灯时 ， 主 干 道 亮 红 灯 。 (3) 当 主 干 道 、 支 干 道 均 有 车 时 ， 两 者 交 替 允 许 通 行 ， 主 干 道 每 次 通行 45 秒 ，支 干 道 每 次 通 行 25 秒 ，在 每 次 由 绿 灯 向 红 灯 转 换 的 过 程 中 ，要 亮 5 秒 的 黄 灯 作 为 过 渡 ， 并 进 行 减 计 时 显 示 。 每 个 周 期 结 束 时 都 要进 行 支 干 道 是 否 有 车 的 检 测 ， 若 有 车 则 进 行 下 一 个 周 期 ， 若 没 有 ， 则主 干 道 亮 绿 灯 ， 支 干 道 亮 红 灯 ， 直 到 检 测 到 支 干 道 有 车 。 1.2 系 统 总 体 框 图 ： 根 据 设 计 要 求 和 系 统 所 具 有 的 功 能 ， 并 参 考 相 关 的 文 献资料， 经行 方案设 计 ， 可以画出如下 图 所 示 的 交 通 信号灯 控 制 器 的 系 统 框 图 。 Word 格 式 完 美 整 理 I/O 管 脚 的 描 述 名 称 方 向 电 平 位 宽 功 能 clk Input 3.3V 1 系 统 时 钟 信 号 （ 10KHZ） carsignal Input 3.3V 1 检 测 支 路 是 否 有 车 rst Input 3.3V 1 复 位 信 号 led Output 3.3V 6 LED 灯 sel Output 3.3V 7 数 码 管 段 码 seg Output 3.3V 4 数 码 管 位 码 时钟分频模 块 交通灯控制模块 扫 描 显示 译 码模 块...
