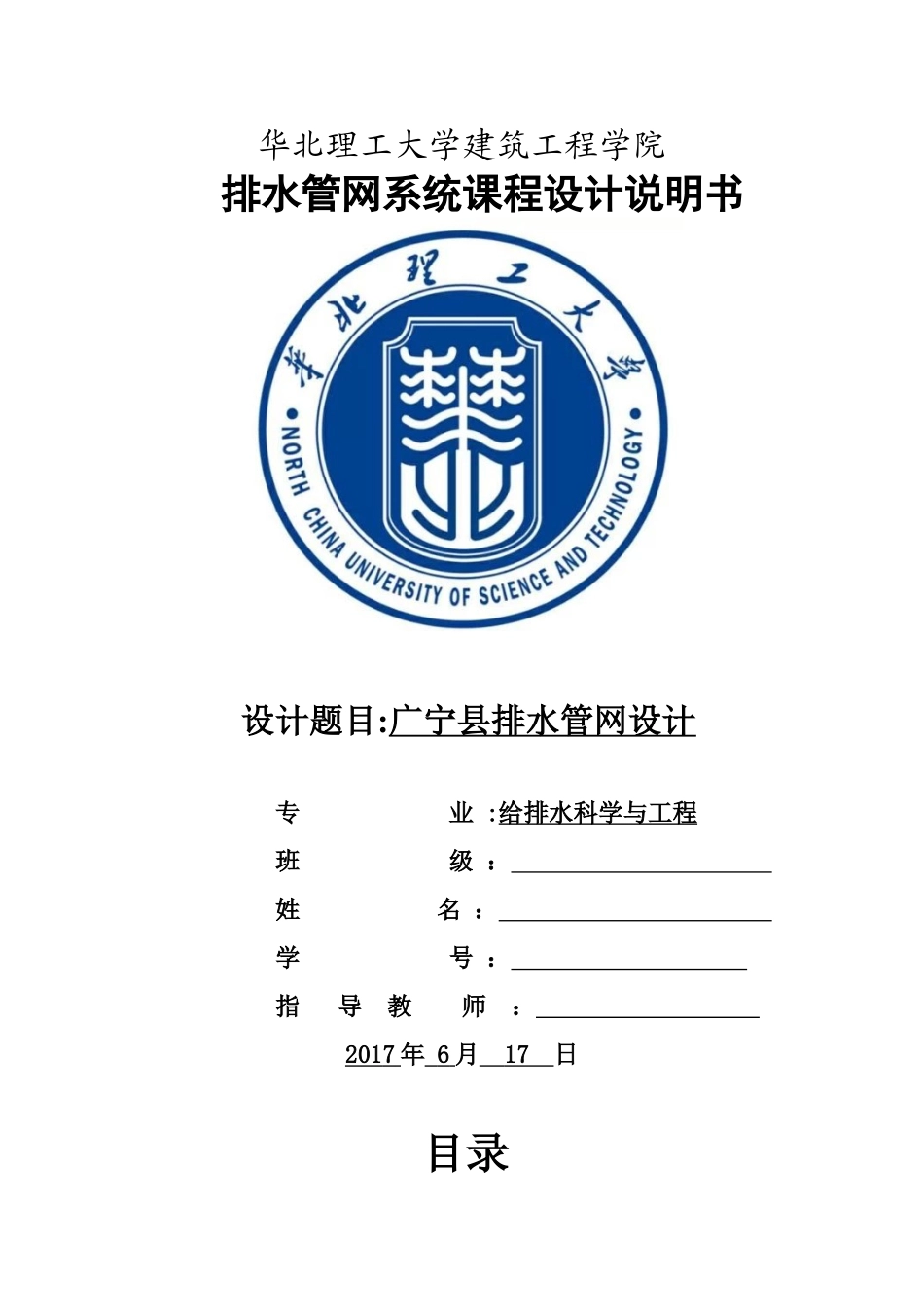

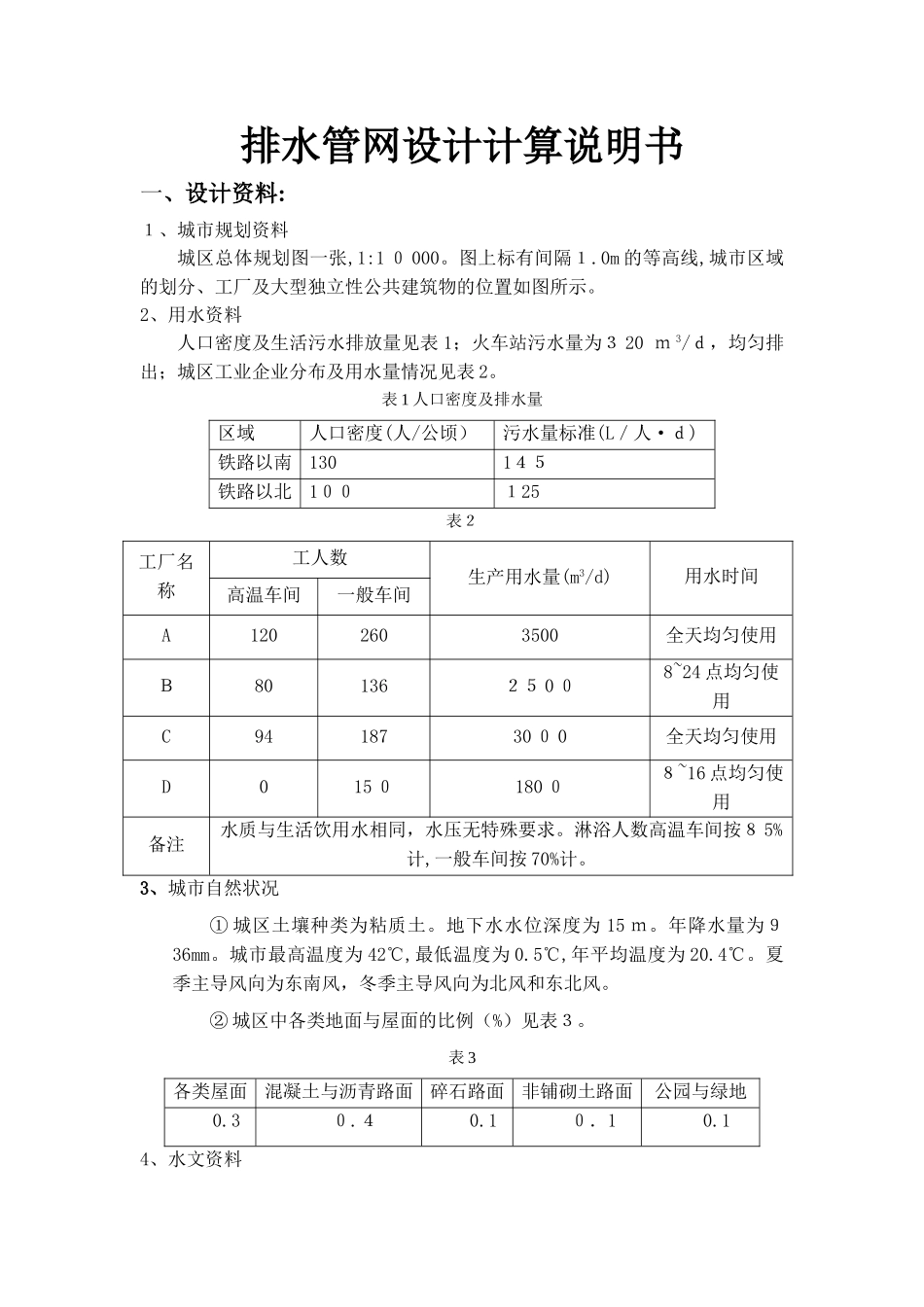

华北理工大学建筑工程学院排水管网系统课程设计说明书设计题目:广宁县排水管网设计专业:给排水科学与工程班级：姓名：学号：指导教师：2017年6月17日目录一、设计资料二、设计方案(一)排水体制的选择(二)检查井的设置原则三、计算各区污水计算(一）一区污水量的计算(二）二区污水量的计算（三）公共建筑污水设计流量(火车站)（四）工业废水设计流量四、污水管网定线五、污水管道设计参数六、雨水设计(一)主要设计参数（二)管渠定线（三）雨水干管水力计算(四)雨水管渠的敷设方式、管材、接口及基础七、参考资料八、设计成果图（见附图)排水管网设计计算说明书一、设计资料:１、城市规划资料城区总体规划图一张,1:1０000。图上标有间隔１.0m的等高线,城市区域的划分、工厂及大型独立性公共建筑物的位置如图所示。2、用水资料人口密度及生活污水排放量见表1；火车站污水量为３20ｍ3/ｄ，均匀排出；城区工业企业分布及用水量情况见表2。表1人口密度及排水量区域人口密度(人/公顷）污水量标准(L／人·ｄ)铁路以南1301４５铁路以北1００１25表２工厂名称工人数生产用水量(m3/d)用水时间高温车间一般车间A1202603500全天均匀使用Ｂ80136２５0０8~24点均匀使用C9418730０0全天均匀使用D015０180０８~16点均匀使用备注水质与生活饮用水相同，水压无特殊要求。淋浴人数高温车间按８5%计,一般车间按70%计。3、城市自然状况①城区土壤种类为粘质土。地下水水位深度为15ｍ。年降水量为９36mm。城市最高温度为42℃,最低温度为0.5℃,年平均温度为20.4℃。夏季主导风向为东南风，冬季主导风向为北风和东北风。②城区中各类地面与屋面的比例（%）见表３。表3各类屋面混凝土与沥青路面碎石路面非铺砌土路面公园与绿地0.3０.４0.1０．10.14、水文资料①河流历史最高洪水位为98.4m,9７%保证率的枯水位为８6.5m；常水位为92.３m。最大流量为35０0m３／s，97%保证率的枯水期流量为1２0m3／s,多年平均流量为680ｍ３／s。流速为1．5~5.2m/s。最低水位时河宽６4m。河水水温最高为30℃,最低为２℃。②设计暴雨强度公式为：二、设计方案（一）、排水体制的选择1.采用直排式合流制排水体制:管渠系统的布置就近坡向水体,分若干个排水口,混合的污水不经处理和复用直接就近排入水体。这样虽然方案简单、极大地降低了管网建设费用，但无法达到任务书中“防止某江水质的进一步恶化,推进该市经济的持续发展”的目标，因此不选择该种方案。2.采用全处理式合流制排水体制：将污水雨水用同一管渠系统收集并全部送入污水处理厂进行处理。这样虽然将污水全部处理，对环境保护较为有利,但建设费用较高，且这样管渠过水断面很大，而在晴天时流量小,流速低,往往在管底形成淤积,会给管理、运行、维护带来诸多不便。《城市排水工程规划规范》(GB５０3１8-2０00）中2.2.4规定:“合流制排水体制适用于条件特殊的城市,且应采用截流式合流制。”所以不采用以上两种合流制。3.采用截流式合流制排水体制：在早期直排式合流制排水系统的基础上，临河岸边建造一条截流干管，同时,在截流干管处设溢流井,并设污水厂，晴天和初雨时,所有污水都排送至污水厂，经处理后排入水体;当雨量增加,混合污水的流量超过截流干管的输水能力后,将有部分混合污水经溢流井溢出直接排入水体。这样在同一管渠内排除所有的污水,管线单一,管渠总长度减少,造价降低，对管网系统的管理水平要求较低,同时可以减少直接进入河流的污水量，在一定程度上减轻污染。环境保护方面,由给定的暴雨强度公式可知该城镇年降雨量较大，因此在雨季降雨强度大或历时过长时,部分雨污水混合后直接排入水体，造成水体的周期性污染;在暴雨径流之初,原沉淀在合流管渠的污泥被大量冲起,经溢流井溢人水体。另外造价方面，截流管、污水处理厂的设计规模都比分流制排水系统大,截流管的埋深也比单设雨水管渠的埋深大。在维护管理上，晴天时合流制管道中为部分流，流速较低，易于产生沉淀；并且晴雨天进入污水厂的水量变化很大，,这些都在一定程度上增加了管网的运行管理费用。从水质的角度看,分流制与合流制有各自的适用条件:在环境卫生较好的地区，分流制带来的污染物更少，更适合采用分流...
