多层工业厂房施工设计方案VIP免费

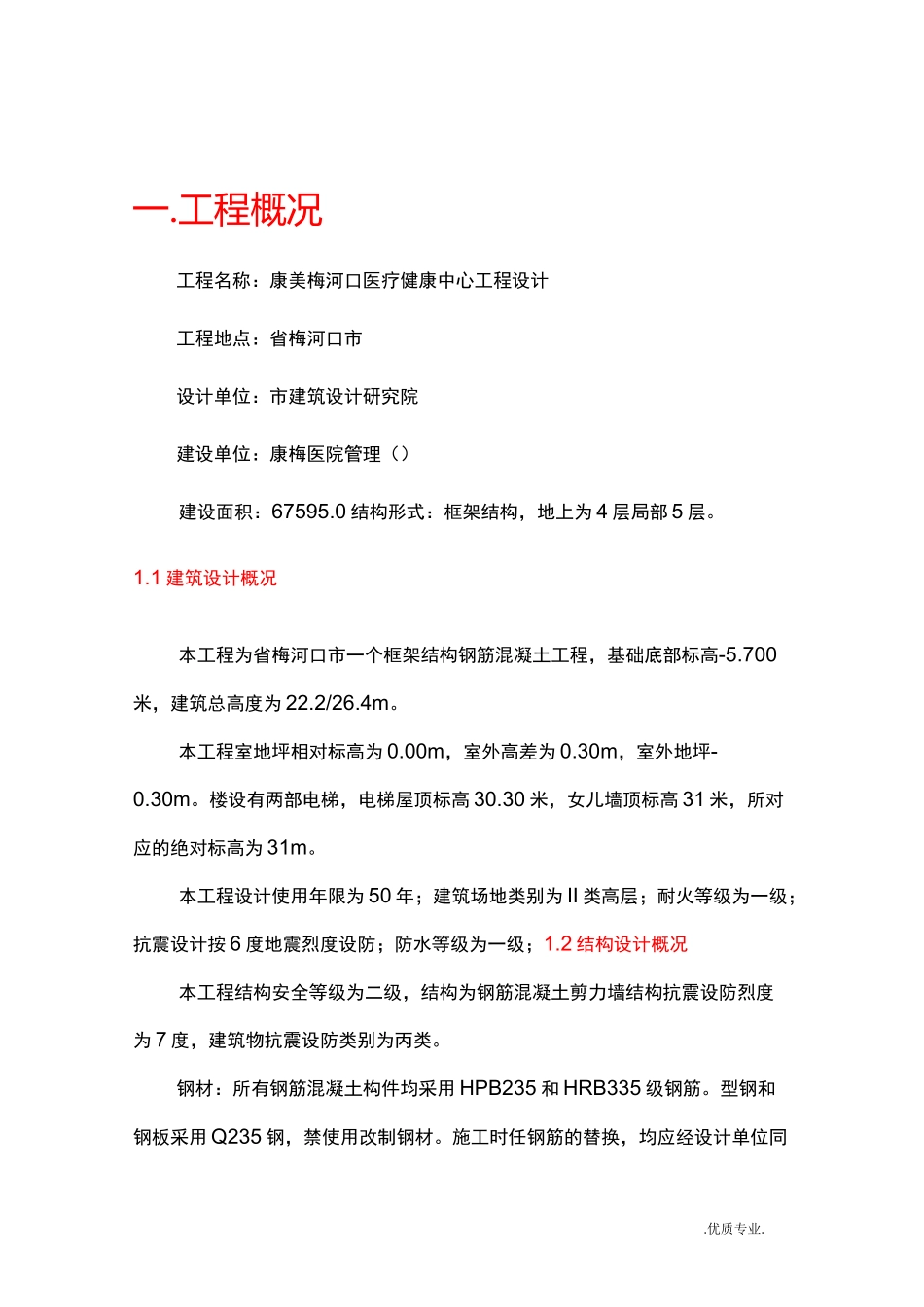

多层工业厂房施工设计方案_第1页
1/16

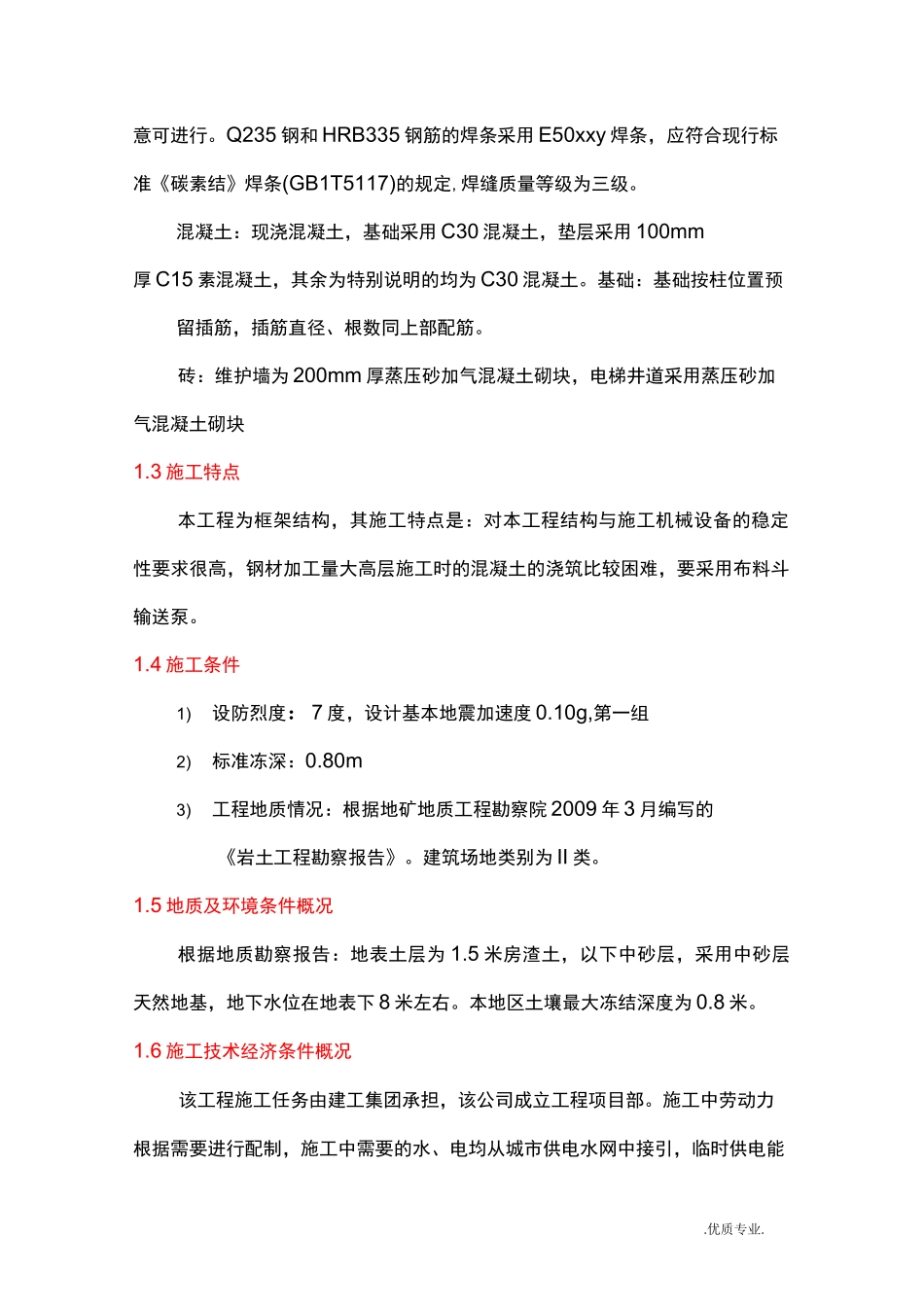

多层工业厂房施工设计方案_第2页
2/16

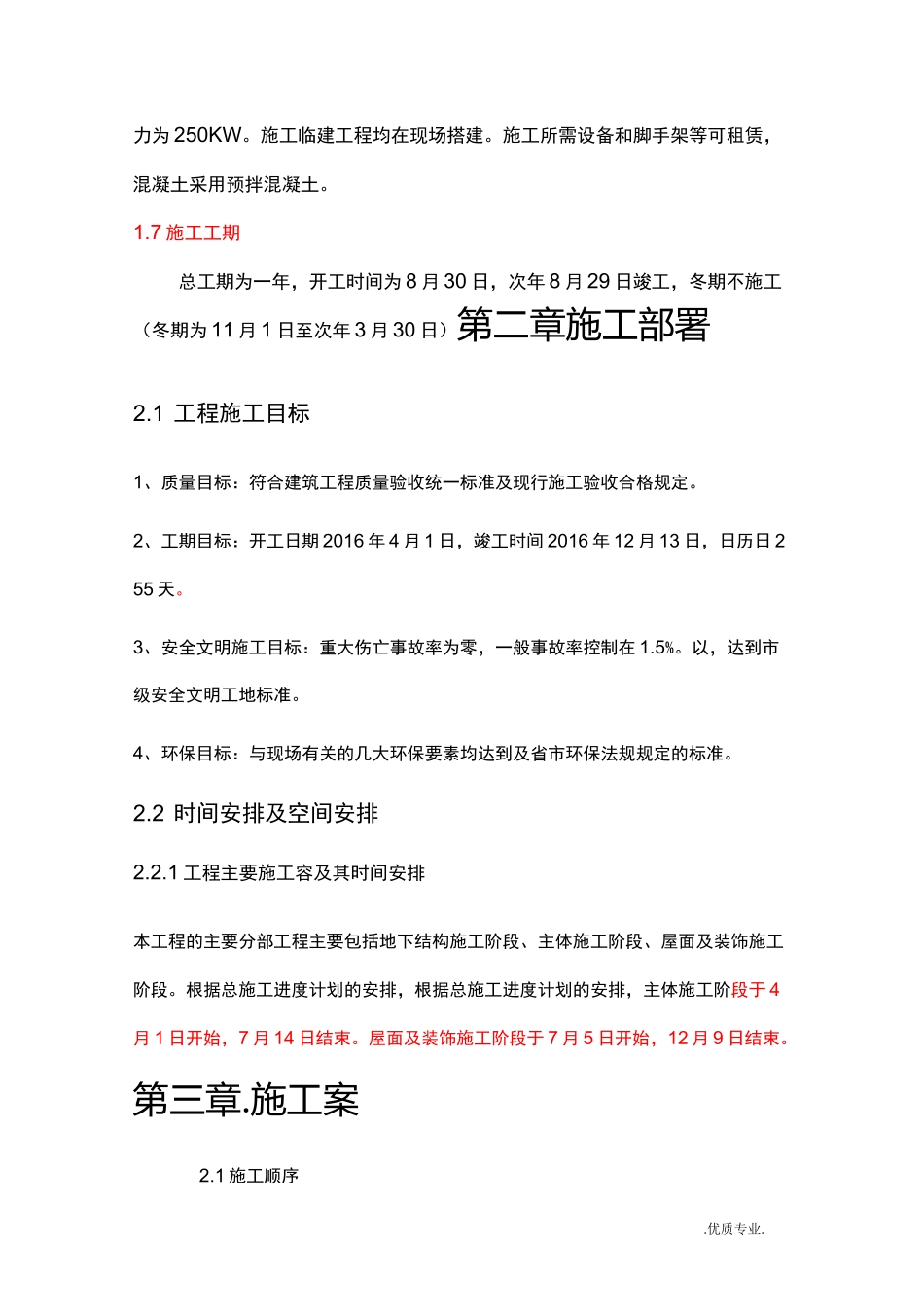

多层工业厂房施工设计方案_第3页
3/16
.优质专业.一.工程概况工程名称:康美梅河口医疗健康中心工程设计工程地点:省梅河口市设计单位:市建筑设计研究院建设单位:康梅医院管理()建设面积:67595.0 结构形式:框架结构,地上为 4 层局部 5 层。1.1 建筑设计概况本工程为省梅河口市一个框架结构钢筋混凝土工程,基础底部标高-5.700米,建筑总高度为 22.2/26.4m。本工程室地坪相对标高为 0.00m,室外高差为 0.30m,室外地坪-0.30m。楼设有两部电梯,电梯屋顶标高 30.30 米,女儿墙顶标高 31 米,所对应的绝对标高为 31m。本工程设计使用年限为 50 年;建筑场地类别为 II 类高层;耐火等级为一级;抗震设计按 6 度地震烈度设防;防水等级为一级;1.2 结构设计概况本工程结构安全等级为二级,结构为钢筋混凝土剪力墙结构抗震设防烈度为 7 度,建筑物抗震设防类别为丙类。钢材:所有钢筋混凝土构件均采用 HPB235 和 HRB335 级钢筋。型钢和钢板采用 Q235 钢,禁使用改制钢材。施工时任钢筋的替换,均应经设计单位同.优质专业.意可进行。Q235 钢和 HRB335 钢筋的焊条采用 E50xxy 焊条,应符合现行标准《碳素结》焊条(GB1T5117)的规定,焊缝质量等级为三级。混凝土:现浇混凝土,基础采用 C30 混凝土,垫层采用 100mm厚 C15 素混凝土,其余为特别说明的均为 C30 混凝土。基础:基础按柱位置预留插筋,插筋直径、根数同上部配筋。砖:维护墙为 200mm 厚蒸压砂加气混凝土砌块,电梯井道采用蒸压砂加气混凝土砌块1.3 施工特点本工程为框架结构,其施工特点是:对本工程结构与施工机械设备的稳定性要求很高,钢材加工量大高层施工时的混凝土的浇筑比较困难,要采用布料斗输送泵。1.4 施工条件1)设防烈度:7 度,设计基本地震加速度 0.10g,第一组2)标准冻深:0.80m3)工程地质情况:根据地矿地质工程勘察院 2009 年 3 月编写的《岩土工程勘察报告》。建筑场地类别为 II 类。1.5 地质及环境条件概况根据地质勘察报告:地表土层为 1.5 米房渣土,以下中砂层,采用中砂层天然地基,地下水位在地表下 8 米左右。本地区土壤最大冻结深度为 0.8 米。1.6 施工技术经济条件概况该工程施工任务由建工集团承担,该公司成立工程项目部。施工中劳动力根据需要进行配制,施工中需要的水、电均从城市供电水网中接引,临时供电能.优质专业.力为 250KW。施工临建工程均在现场搭建。施工所需设备和脚手架等可租赁,混凝土采用预拌混凝土。1.7 施工工...
