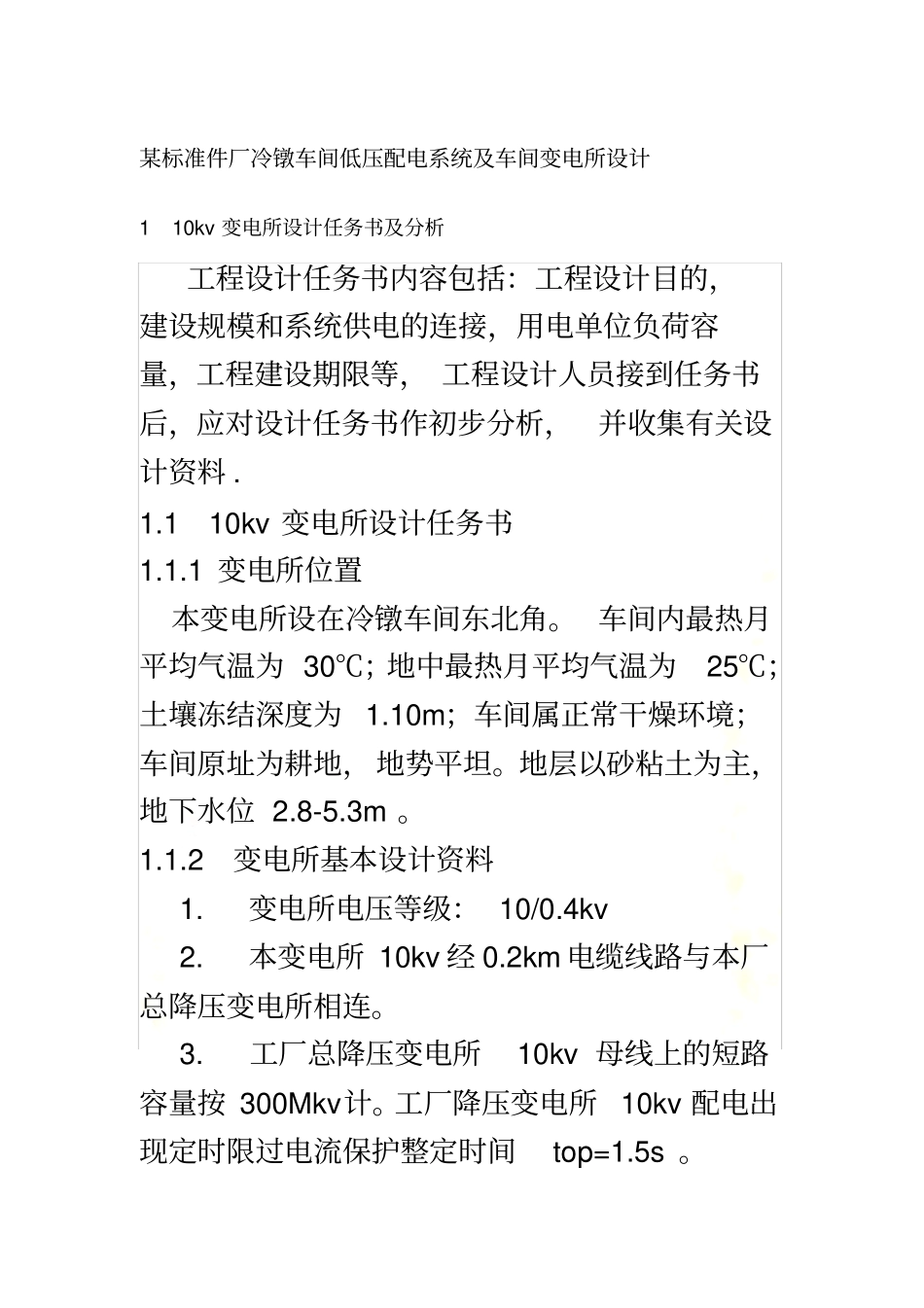

某标准件厂冷镦车间低压配电系统及车间变电所设计( 超详细) 某标准件厂冷镦车间低压配电系统及车间变电所设计1 10kv 变电所设计任务书及分析工程设计任务书内容包括：工程设计目的，建设规模和系统供电的连接，用电单位负荷容量，工程建设期限等， 工程设计人员接到任务书后，应对设计任务书作初步分析，并收集有关设计资料 . 1.1 10kv 变电所设计任务书1.1.1 变电所位置本变电所设在冷镦车间东北角。 车间内最热月平均气温为 30℃；地中最热月平均气温为25℃；土壤冻结深度为 1.10m；车间属正常干燥环境；车间原址为耕地， 地势平坦。地层以砂粘土为主，地下水位 2.8-5.3m 。1.1.2 变电所基本设计资料 1.变电所电压等级： 10/0.4kv 2.本变电所 10kv 经 0.2km 电缆线路与本厂总降压变电所相连。 3.工厂总降压变电所10kv 母线上的短路容量按 300Mkv计。工厂降压变电所 10kv 配电出现定时限过电流保护整定时间top=1.5s 。 4.要求车间变电所最大负荷时功率因数不低于 0.9 ，车间变电所 10kv 侧进行电能计量。 5.本变电所除给冷镦车间供电外，还需给工具、机修车间供电。 6.负荷情况： (1）工具车间要求车间变电所低压侧提供四路电源。 (2)机修车间要求车间变电所低压侧提供一路电源。（3）工具，机修车间负荷计算表如表1-1所示。表 1-1 工具、机修车间的负荷统计表序号车间名称供电回路代号设备容量kW 计算负荷30P (kW) 30Q (kvar) 30S (kVA) 30I (A) 1 工具No.1供电回路47 14.1 16.5 21.7 32.9 No.2供电回路56 16.8 19.7 25.9 39.4 车间No.3供电回路42 12.6 14.7 19.4 29.5 No.4供电回路35 10.5 12.3 16.2 24.6 2 机修车间No.5供电回路150 37.5 43.9 57.7 87.7 （4）车间负荷性质：车间为三班工作制，年最大有功负荷利用小时数为4500h，属于三级负荷。（5）冷镦车间生产任务急产品规格：本车间主要承担我国机械和电器制造工业的标准螺钉配件生产。标准螺钉元件规格范围为M3-M18，车间明细表 1-2 如图所示表 1-2 冷镦车间设备明细表设备设备名称型号台数单台容总容设备设 备 名称型号台数单台容总容代号量kw 量kw 代号量kw 量kw 1 冷镦机Z47-12 16 31 496 26 铣 口 机（自制）1 7 7 2 冷镦机GB-3 1 55 55 27 铣 口 机（自制）1 5.5 5.5 3 冷镦机A164 1 28 28 28 车床C336 1 3 3 4 冷镦机A124 1 28 28 29 车床1336M 1...
