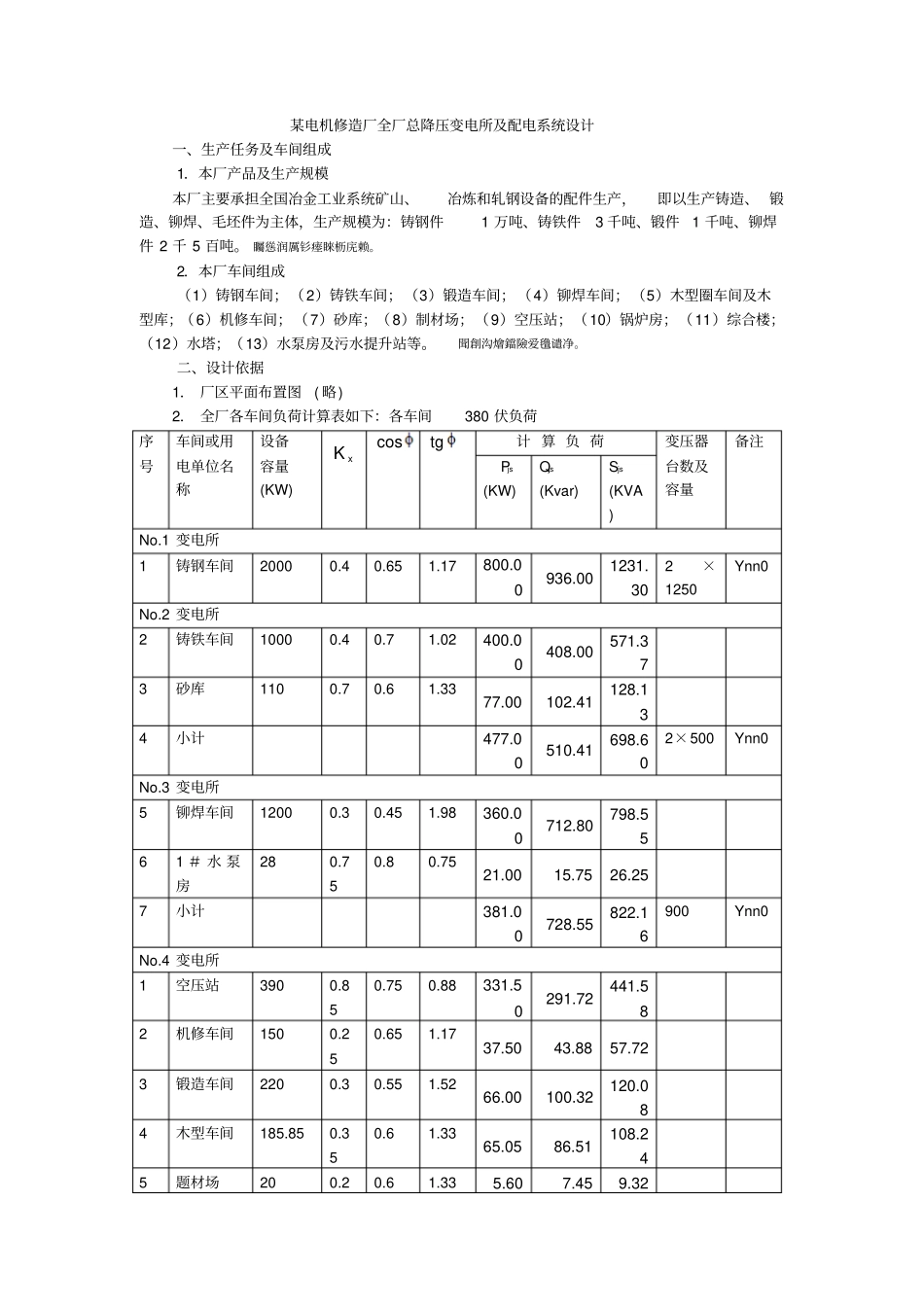

某电机修造厂全厂总降压变电所及配电系统设计一、生产任务及车间组成1．本厂产品及生产规模本厂主要承担全国冶金工业系统矿山、冶炼和轧钢设备的配件生产，即以生产铸造、 锻造、铆焊、毛坯件为主体，生产规模为：铸钢件1 万吨、铸铁件3 千吨、锻件1 千吨、铆焊件 2 千 5 百吨。 矚慫润厲钐瘗睞枥庑赖。2．本厂车间组成（1）铸钢车间；（2）铸铁车间；（3）锻造车间；（4）铆焊车间；（5）木型圈车间及木型库；（6）机修车间；（7）砂库；（8）制材场；（9）空压站；（10）锅炉房；（11）综合楼；（12）水塔；（13）水泵房及污水提升站等。聞創沟燴鐺險爱氇谴净。二、设计依据1． 厂区平面布置图( 略) 2． 全厂各车间负荷计算表如下：各车间380 伏负荷序号车间或用电单位名称设备容量(KW) xKcostg计 算 负 荷变压器台数及容量备注Pjs (KW) Qjs (Kvar) Sjs (KVA) No.1 变电所1 铸钢车间2000 0.4 0.65 1.17 800.00936.001231.302×1250 Ynn0 No.2 变电所2 铸铁车间1000 0.4 0.7 1.02 400.00408.00571.373 砂库110 0.7 0.6 1.33 77.00102.41128.134 小计477.00510.41698.602×500 Ynn0 No.3 变电所5 铆焊车间1200 0.3 0.45 1.98 360.00712.80798.556 1 ＃ 水 泵房28 0.75 0.8 0.75 21.0015.7526.257 小计381.00728.55822.16900 Ynn0 No.4 变电所1 空压站390 0.85 0.75 0.88 331.50291.72441.582 机修车间150 0.25 0.65 1.17 37.5043.8857.723 锻造车间220 0.3 0.55 1.52 66.00100.32120.084 木型车间185.85 0.35 0.6 1.33 65.0586.51108.245 题材场20 0.20.6 1.33 5.607.459.328 6 综合楼20 0.9 1 1 18.0018.0025.467 小计523.65547.88757.88800 Ynn0 No.5 变电所1 锅炉房300 0.75 0.8 0.75 225.00168.75281.252 2 ＃ 水 泵房28 0.75 0.8 0.75 21.0015.7526.253 仓库（ 1、2）88.12 0.3 0.65 1.17 26.4430.9340.694 污水提升站14 0.65 0.8 0.75 9.106.8311.385 小计281.54222.26358.69400 Ynn0 各车间 6 千伏高压负荷1 电弧炉2×1250 0.9 0.87 0.57 2250.001282.502589.852 工频炉2×300 0.8 0.9 0.48 600.00288.00665.543 空压机2×250 0.85 0.85 0.62 500.00310.00588.304 小计3250.001880.503754.83全厂合计6600.004825.598175.96说明： No.1 变电所和 No.2 变电所设置两台变压器外，其余设...
