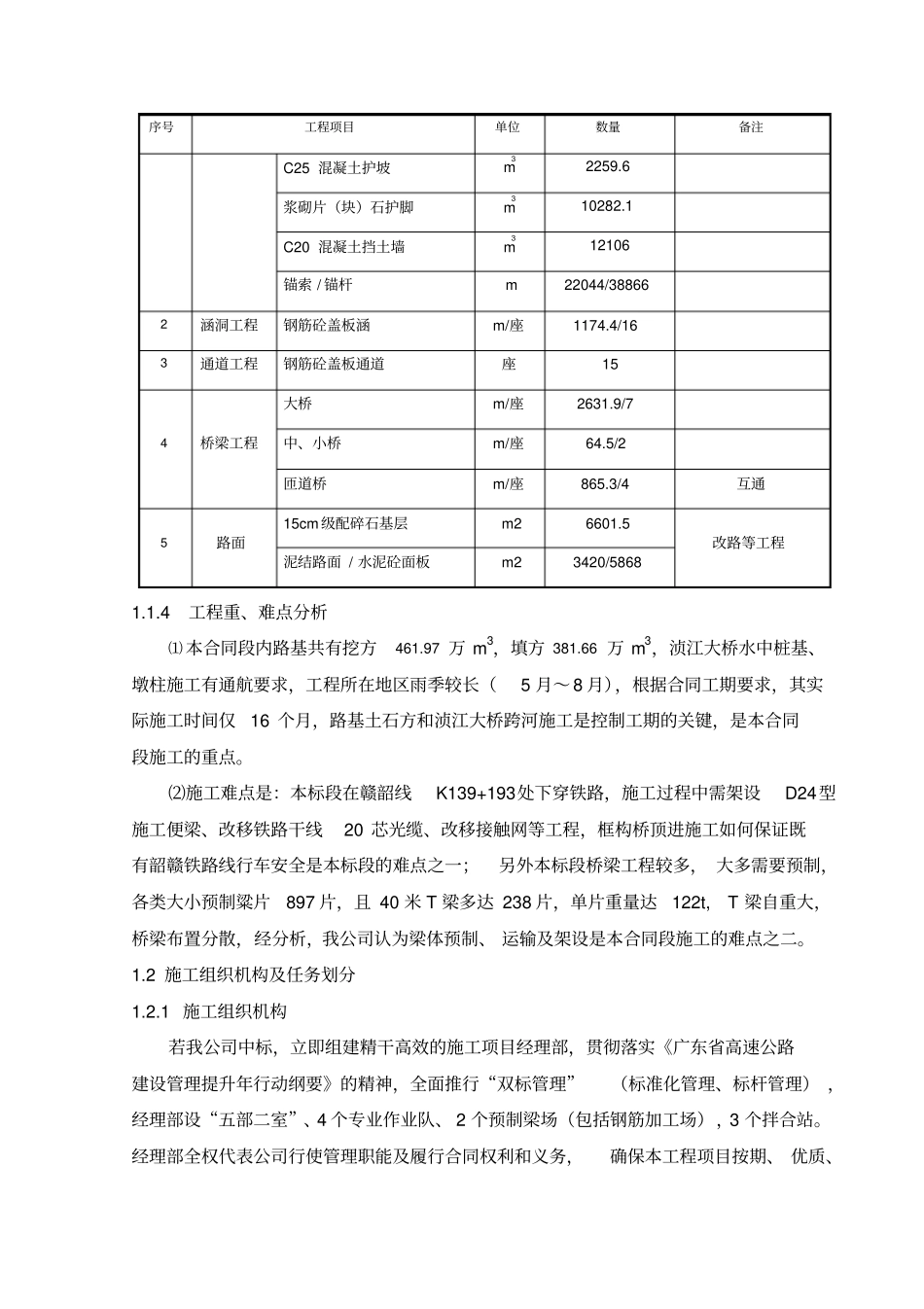

四、施工组织设计1. 总体施工组织布置及规划1.1 工程概况1.1.1 工程简介广东省仁化（湘粤界）至博罗公路是国家高速公路网中“武汉至深圳高速公路”的一段，根据广东省交通厅发布的《广东省高速公路网规划》（2004～2030 年），本项目是广东省“九纵五横两环”高速公路主骨架中“四纵”—深圳至湖南汝城（省界）高速公路中的一段，北接湖南省正在建设的岳汝高速公路，南接已通车的博罗至深圳，是粤北地区重要的省际通道。 本次招标项目为中交第二公路勘察设计研究院有限公司设计的A2合同段，项目路线全长64.851km。1.1.2 主要技术标准本项目全线采用双向六车道高速公路标准。设计速度为100Km/h，整体式路基宽度33.5m，分离式 16.75m；桥涵设计荷载为公路 - Ⅰ级。1.1.3 工程范围及主要工程数量本标段是广东省仁化（湘粤界）至博罗公路土建工程施工××标段，起于仁化县周田镇打铁冲村附近，终于韶关市沈所镇花山新村，起讫里程（K247+970～K260+000）；路线全长 14.210km。主要工程项目：路基土石方、桥涵工程、互通立交1 处，邵赣铁路下穿通道，防护、排水、其他附属工程等。其主要工程数量见下表：序号工程项目单位数量备注1 路基工程路基挖方万 m3461.97 路基填方万 m3381.66 钢塑格栅万 m249.18 双向格栅万 m22.37 水泥搅拌桩m 37232 路基排水 M7.5 浆砌片石m315030 路基排水 C20 现浇砼m31544 路基排水 C20 预制砼m34415 植物护坡万 m233．94 护坡圬工 M7.5 浆砌片石m37185.4 序号工程项目单位数量备注C25 混凝土护坡m32259.6 浆砌片（块）石护脚m310282.1 C20 混凝土挡土墙m312106 锚索 / 锚杆m 22044/38866 2 涵洞工程钢筋砼盖板涵m/座1174.4/16 3 通道工程钢筋砼盖板通道座15 4 桥梁工程大桥m/座2631.9/7 中、小桥m/座64.5/2 匝道桥m/座865.3/4 互通5 路面15cm 级配碎石基层m2 6601.5 改路等工程泥结路面 / 水泥砼面板m23420/58681.1.4 工程重、难点分析⑴ 本合同段内路基共有挖方461.97 万 m3，填方 381.66 万 m3，浈江大桥水中桩基、墩柱施工有通航要求，工程所在地区雨季较长（5 月～ 8 月），根据合同工期要求，其实际施工时间仅16 个月，路基土石方和浈江大桥跨河施工是控制工期的关键，是本合同段施工的重点。⑵施工难点是：本标段在赣韶线K139+193处下穿铁路，施工过程中需架设D24型施工便梁、改移铁路干线20 芯光缆、改移接触网等工程，框构桥顶进施工如...
