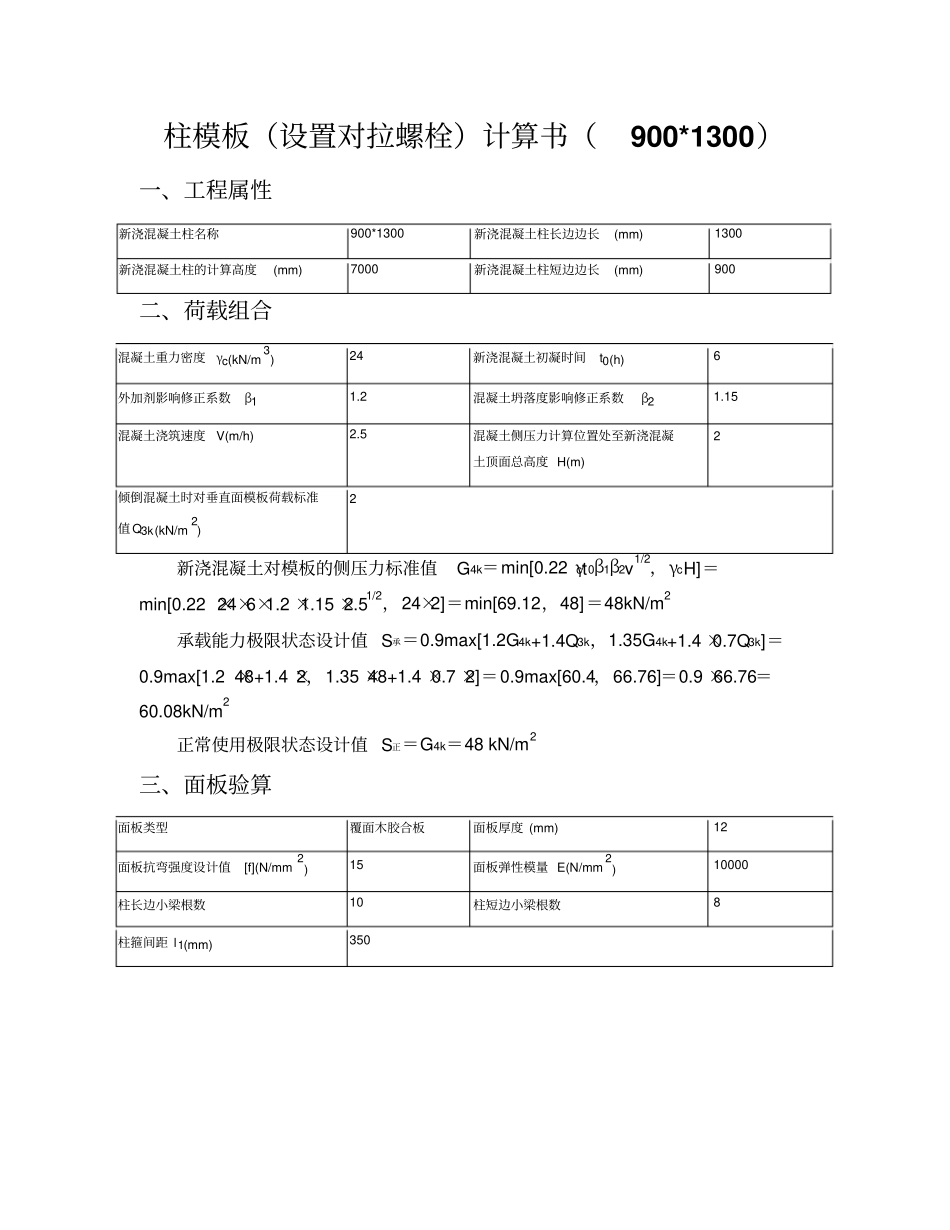

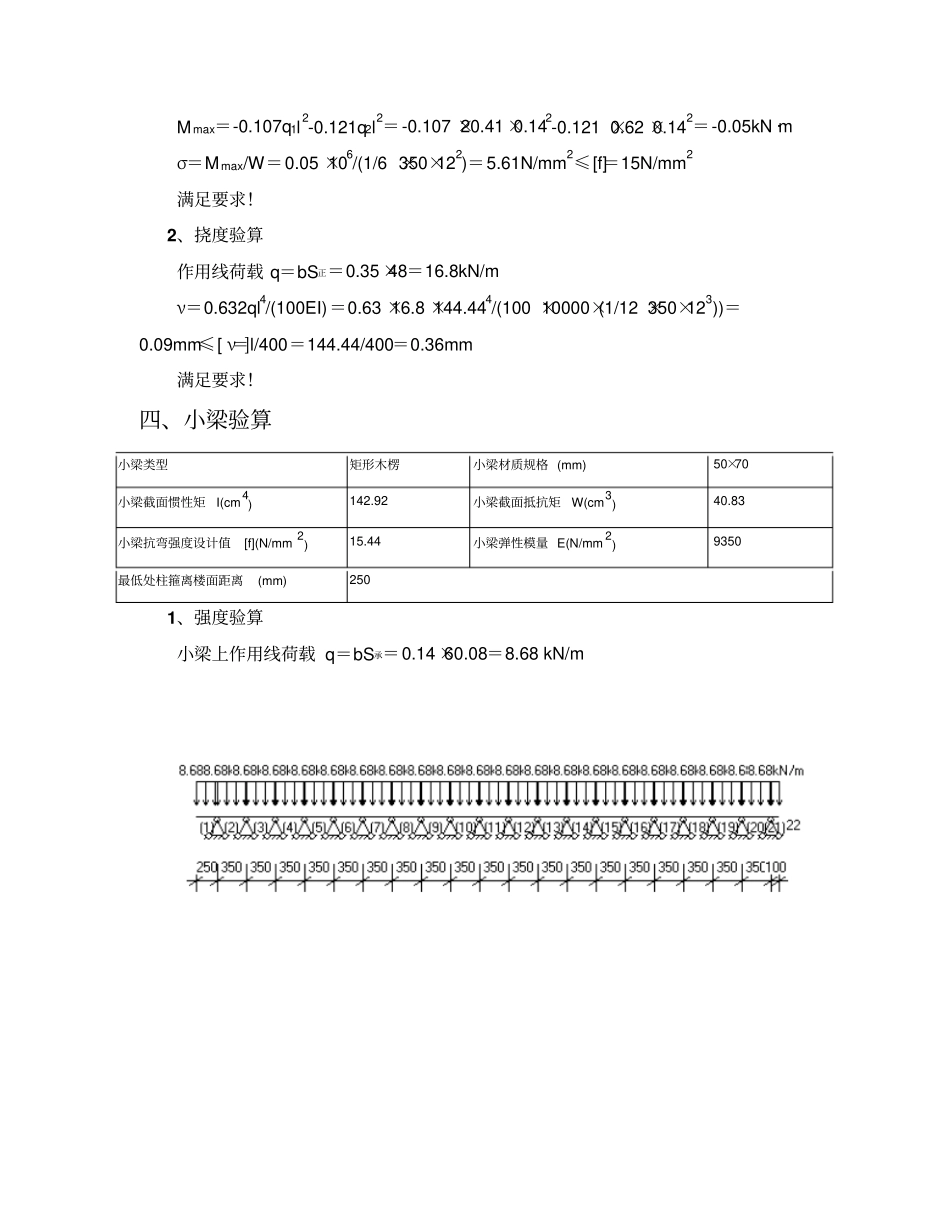

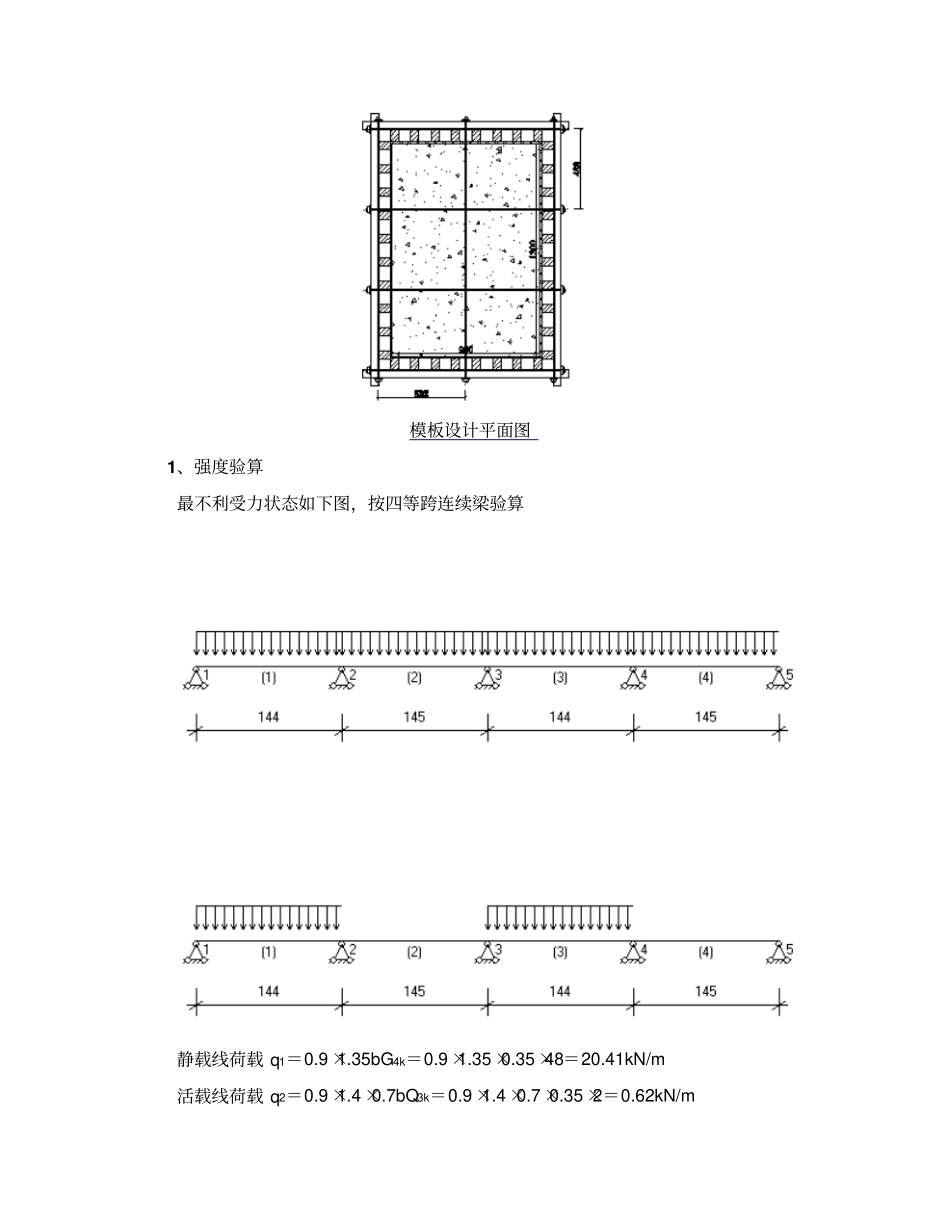

柱模板(设置对拉螺栓)计算书(900*1300)一、工程属性新浇混凝土柱名称900*1300 新浇混凝土柱长边边长(mm) 1300 新浇混凝土柱的计算高度(mm) 7000 新浇混凝土柱短边边长(mm) 900 二、荷载组合混凝土重力密度γc(kN/m3) 24 新浇混凝土初凝时间t0(h) 6 外加剂影响修正系数β11.2 混凝土坍落度影响修正系数β21.15 混凝土浇筑速度V(m/h) 2.5 混凝土侧压力计算位置处至新浇混凝土顶面总高度 H(m) 2 倾倒混凝土时对垂直面模板荷载标准值 Q3k(kN/m2) 2 新浇混凝土对模板的侧压力标准值G4k=min[0.22 γct0β1β2v1/2,γcH]=min[0.22 ×24×6×1.2 ×1.15 ×2.51/2,24×2]=min[69.12,48]=48kN/m2 承载能力极限状态设计值 S承=0.9max[1.2G4k+1.4Q3k,1.35G4k+1.4 ×0.7Q3k]=0.9max[1.2 ×48+1.4 ×2,1.35 ×48+1.4 ×0.7 ×2]=0.9max[60.4,66.76]=0.9 ×66.76=60.08kN/m2 正常使用极限状态设计值 S正=G4k=48 kN/m2 三、面板验算面板类型覆面木胶合板面板厚度 (mm) 12 面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量 E(N/mm2) 10000 柱长边小梁根数10 柱短边小梁根数8 柱箍间距 l1(mm) 350 模板设计平面图1、强度验算最不利受力状态如下图,按四等跨连续梁验算静载线荷载 q1=0.9 ×1.35bG4k=0.9 ×1.35 ×0.35 ×48=20.41kN/m 活载线荷载 q2=0.9 ×1.4 ×0.7bQ3k=0.9 ×1.4 ×0.7 ×0.35 ×2=0.62kN/m M max=-0.107q1l2-0.121q2l2=-0.107 ×20.41 ×0.142-0.121 ×0.62 ×0.142=-0.05kN ·m σ=M max/W=0.05 ×106/(1/6 ×350×122)=5.61N/mm2≤[f]=15N/mm2 满足要求!2、挠度验算作用线荷载 q=bS正=0.35 ×48=16.8kN/m ν=0.632ql4/(100EI)=0.63 ×16.8 ×144.444/(100 ×10000×(1/12 ×350×123))=0.09mm≤[ ν ]=l/400=144.44/400=0.36mm 满足要求!四、小梁验算小梁类型矩形木楞小梁材质规格 (mm) 50×70 小梁截面惯性矩I(cm4) 142.92 小梁截面抵抗矩W(cm3) 40.83 小梁抗弯强度设计值[f](N/mm 2) 15.44 小梁弹性模量 E(N/mm 2) 9350 最低处柱箍离楼面距离(mm) 250 1、强度验算小梁上作用线荷载 q=bS承=0.14 ×60.08=8.68 kN/m 小梁弯矩图 (kN·m) M max=0.27kN·m σ=M max/W=0.27 ×106/40.83 ×103=6.64N/mm2≤[f]=15.44N/mm2 满足要求!2、挠度验算小梁上作用线荷载 q=bS正...
