柱箍筋长度以及根数计算详解VIP免费

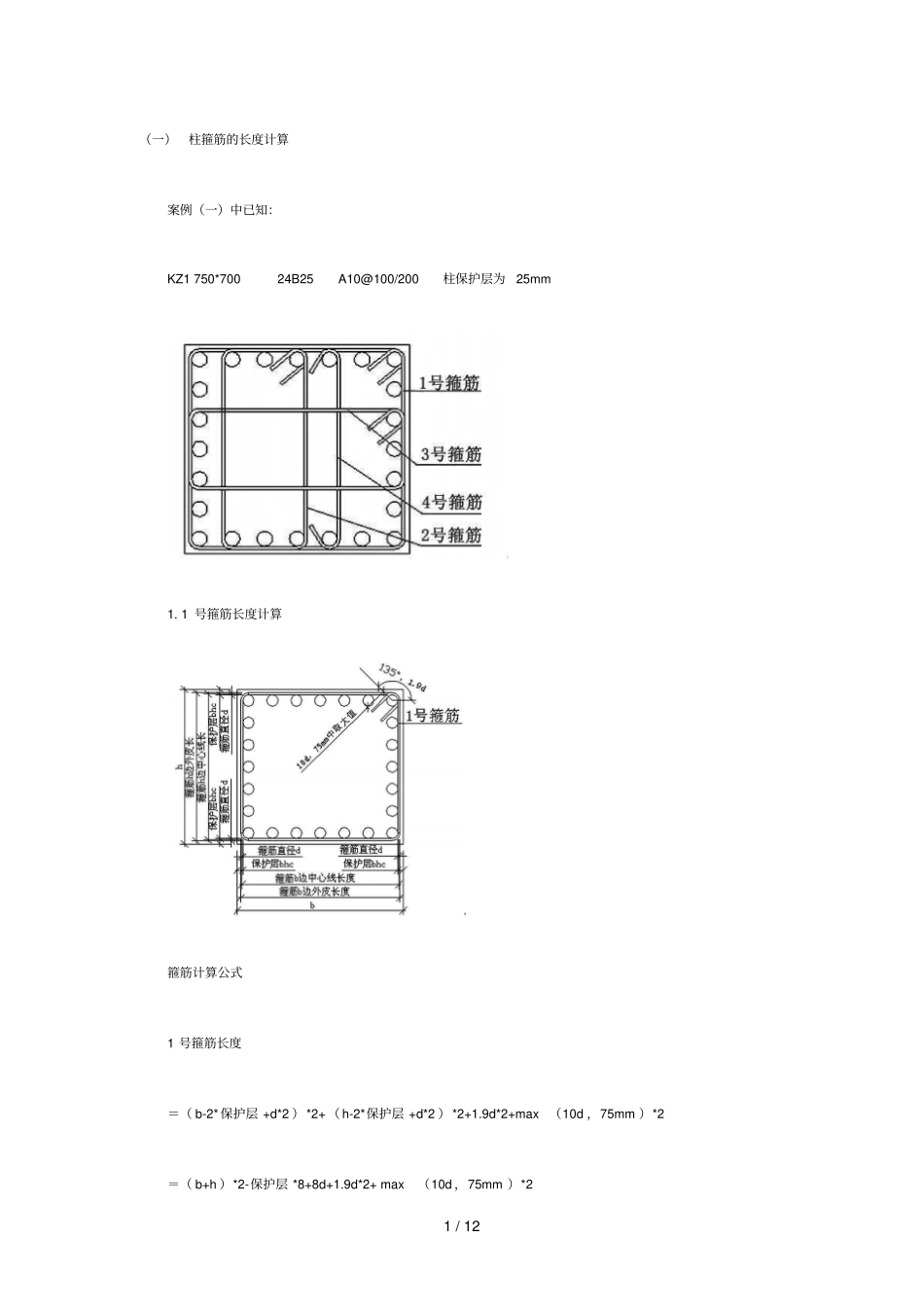

1 / 12 （一）柱箍筋的长度计算案例（一）中已知：KZ1 750*700 24B25 A10@100/200 柱保护层为25mm 1. 1 号箍筋长度计算箍筋计算公式1 号箍筋长度＝（ b-2* 保护层 +d*2 ） *2+ （ h-2*保护层 +d*2 ） *2+1.9d*2+max （10d ，75mm ）*2 ＝（ b+h ）*2-保护层 *8+8d+1.9d*2+ max（10d ，75mm ）*2 2 / 12 案例中1 号箍筋长度＝（ 750+700 ） *2-25*8+8*10+1.9*10*2+100*2＝ 3018mm 2. 2 号箍筋长度计算箍筋计算公式2 号箍筋长度＝（间距 j*2+1/2D*2+2d） *2+（h-保护层 *2+2d ）*2+1.9d*2+max （ 10d ， 75mm ） *2 ＝[（b-保护层 *2-D ）/6*2+D]*2+ （ h-保护层 *2） *2+8d+1.9d*2+max（10d ，75mm ）*2 案例中2 号箍筋长度＝（（750-25*2-25 ）/6*2+25 ） *2+ （700-25*2 ）*2+8*10+1.9*10*2+100*2＝2118mm 3. 3 号箍筋长度计算3 / 12 （图 4）箍筋计算公式推导3 号箍筋长度＝（间距 j*2+1/2D*2+2d） *2+（b-保护层 *2+2d ）*2+1.9d*2+max （ 10d ， 75mm ） *2 ＝[（h-保护层 *2-D ）/6*2+D]*2+ （ b-保护层 *2） *2+8d+1.9d*2+max（10d ，75mm ）*2 案例（一）中3 号箍筋长度＝（（700-25*2-25 ）/6*2+25 ） *2+ （750-25*2 ）*2+8*10+1.9*10*2+100*2＝2184 mm 4. 4 号钢筋长度计算4 / 12 （图 5）箍筋计算公式推导a) 单支筋同时勾住主筋和箍筋4 号箍筋长度＝（ h-保护层 *2+d*2+d*2 ） +1.9d*2+max （ 10d ， 75mm ） *2 ＝（ h-保护层 *2+4d ）+1.9d*2+max （10d ，75mm ） *2 b) 单支筋只勾住主筋4 号箍筋长度＝（ h-保护层 *2+d*2 ） +1.9d*2+max （10d ，75mm ）*2 ＝（ h-保护层 *2+2d ）+1.9d*2+max （10d ，75mm ） *2 5 / 12 案例（一）中4 号箍筋长度（只勾住主筋）＝（700-25*2+2*10 ） +1.9*10*2+100*2＝908mm （二）柱箍筋的根数计算1. 基础层箍筋根数计算（图 6）基础层基础内箍筋根数计算a) 柱箍筋在基础内设置不少于两根，间距不大于500；b) 基础内箍筋的作用仅起一个稳固作用，防止钢筋在浇注时受到挠动。案例（一）中基础层基础内柱箍筋根数计算已知基础厚度为1200mm ，基础保护层为40mm 所以 1、2、3、4 号箍筋均为2 根。6 / 12 2. 楼层箍筋根数计算a) 在节点范围内及节点上下非连接区内，抗震框架柱箍筋加密通过。b) 当柱纵筋采用搭接连接...
