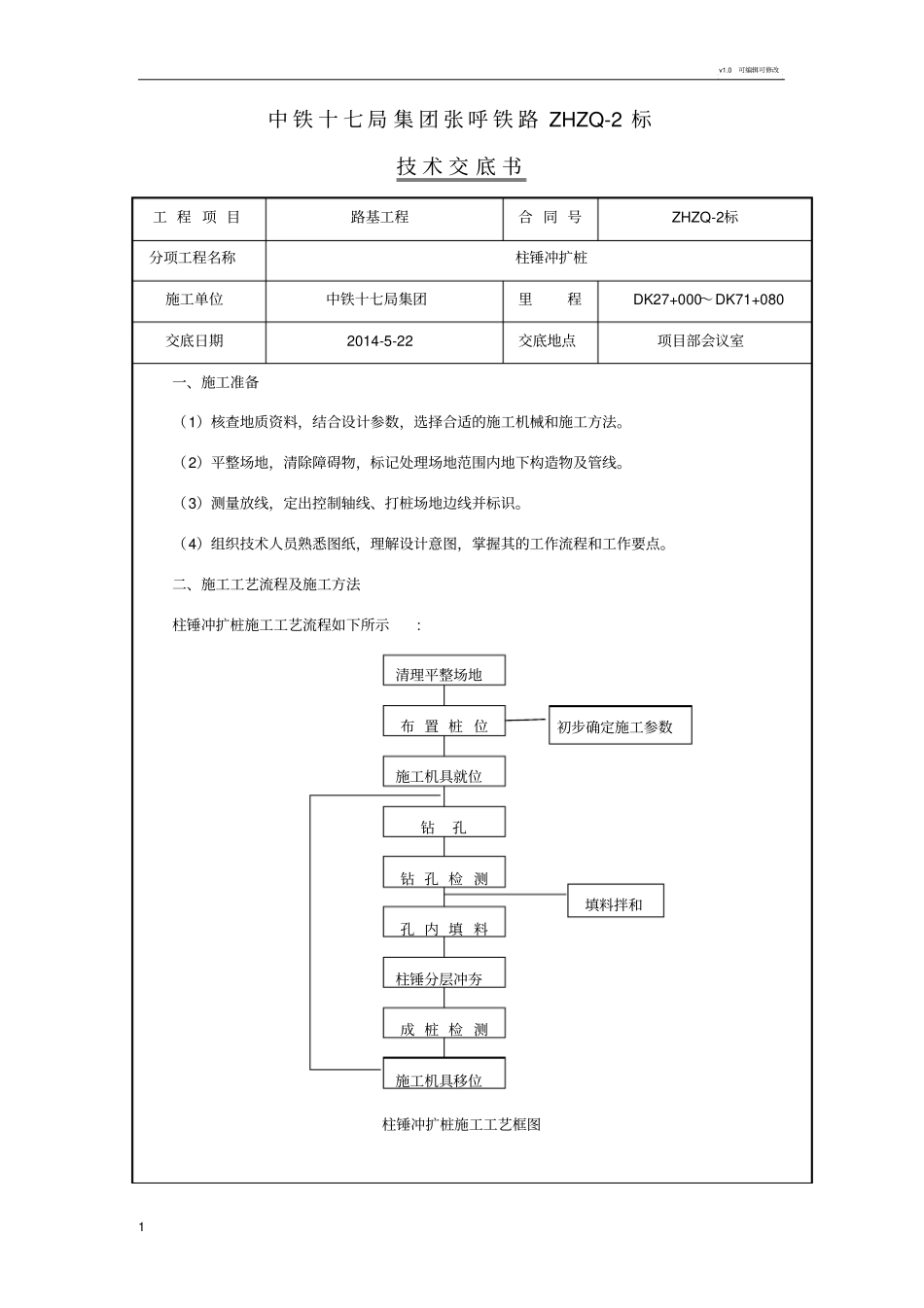

v1.0 可编辑可修改1 中 铁 十 七 局 集 团 张 呼 铁 路 ZHZQ-2 标技 术 交 底 书工 程 项 目路基工程合 同 号ZHZQ-2标分项工程名称柱锤冲扩桩施工单位中铁十七局集团里程DK27+000～DK71+080交底日期2014-5-22交底地点项目部会议室一、施工准备（1）核查地质资料，结合设计参数，选择合适的施工机械和施工方法。（2）平整场地，清除障碍物，标记处理场地范围内地下构造物及管线。（3）测量放线，定出控制轴线、打桩场地边线并标识。（4）组织技术人员熟悉图纸，理解设计意图，掌握其的工作流程和工作要点。二、施工工艺流程及施工方法柱锤冲扩桩施工工艺流程如下所示:柱锤冲扩桩施工工艺框图清理平整场地布 置 桩 位钻孔钻 孔 检 测孔 内 填 料柱锤分层冲夯成 桩 检 测施工机具移位施工机具就位填料拌和初步确定施工参数v1.0 可编辑可修改2 中 铁 十 七 局 集 团 张 呼 铁 路 ZHZQ-2 标技 术 交 底 书工 程 项 目路基工程合 同 号ZHZQ-2标分项工程名称柱锤冲扩桩施工单位中铁十七局集团里程DK27+000～DK71+080交底日期交底地点（1）原地面处理：清理施工场地，满足施工要求。（2）机具就位：施工机具就位，使柱锤对准桩位。（3）成孔：成孔顺序由外向里间隔分排进行，成孔直径600mm，深度达到设计要求.（4）孔内填料、成桩：用标准料斗或运料车将拌和好的填料分层填入桩孔，边填料边用柱锤夯实形成桩体。锤的质量、锤长、落距、分层填料量、分层夯填度、夯击次数、总填料量等应根据试验确定。每个桩孔应夯填至桩顶设计标高以上至少，其上部桩孔宜用原槽土夯封。施工中技术人员应作好每根桩的记录，并对发现的问题及时进行分析处理。（5）移位：施工机具移位，重复上述步骤进行下一根桩施工。柱锤冲扩法施工夯击能量大，易发生地面隆起，造成表层桩和桩间土出现松动，从而降低处理效果，因此成孔及填料夯实的施工顺序宜间隔进行。三、施工技术要求（1）柱锤冲扩桩路堤地段应施工至原地面，路堑地段侧沟平台面为施工平台面，基床换填部分投料至换填底面以上。（2）加固范围及深度：路堤地段加固至排水沟外不小于1m，无排水沟时至坡脚外不小于5m；路堑加固至侧沟平台外边缘以内1m。加固深度应穿透湿陷性黄土层至其下底层内不小于1m。（3）柱锤冲扩桩雨季或冬季施工时，应采取防雨或防冻措施，防止水泥土、砂石等原料交底接受人交底人审核人注：监理抽查。v1.0 可编辑可修改3 受雨水淋湿或...
