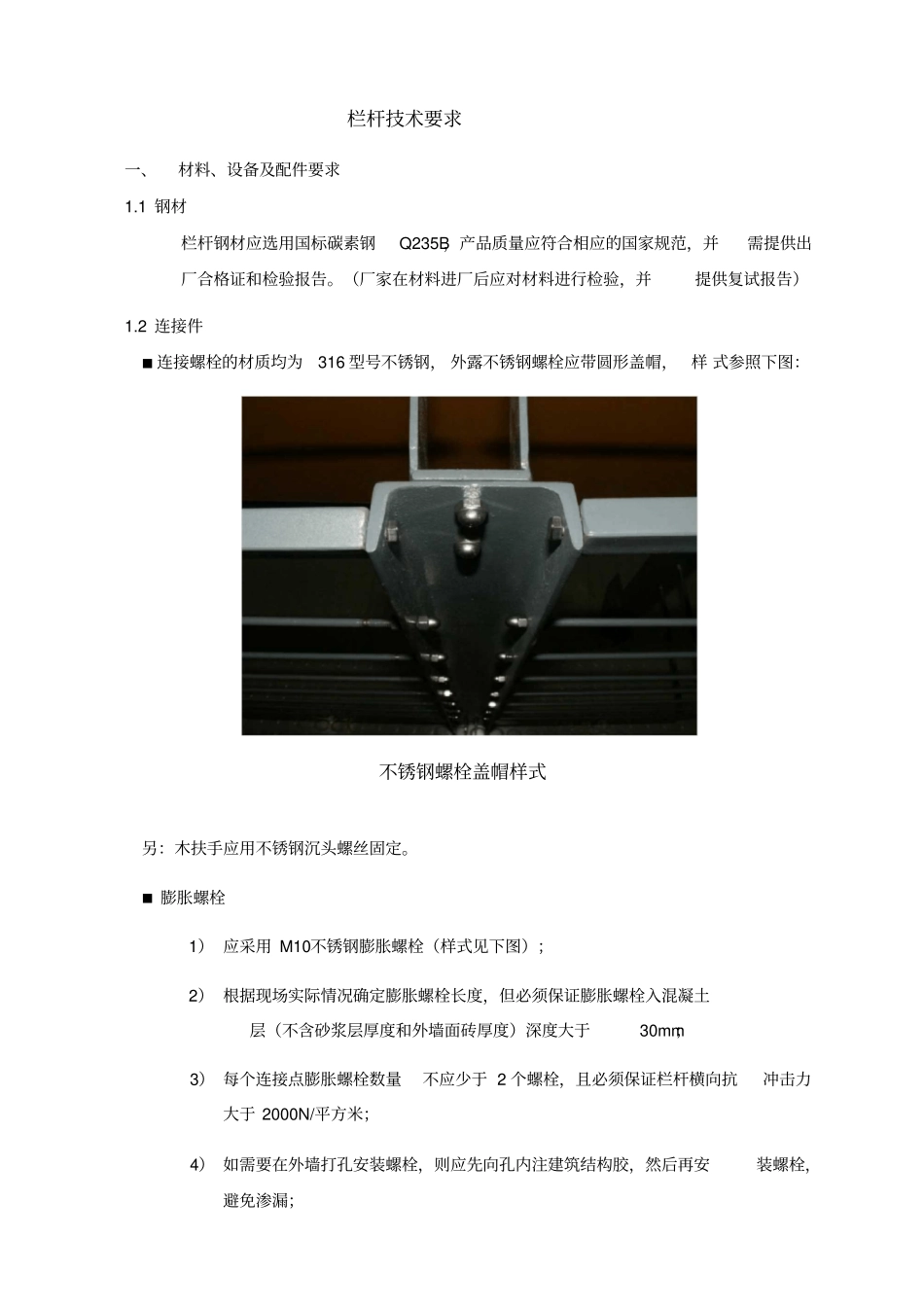

栏杆技术要求一、材料、设备及配件要求1.1 钢材栏杆钢材应选用国标碳素钢Q235B，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。（厂家在材料进厂后应对材料进行检验，并提供复试报告）1.2 连接件■ 连接螺栓的材质均为316 型号不锈钢， 外露不锈钢螺栓应带圆形盖帽，样 式参照下图：不锈钢螺栓盖帽样式另：木扶手应用不锈钢沉头螺丝固定。■ 膨胀螺栓1） 应采用 M10不锈钢膨胀螺栓（样式见下图）；2） 根据现场实际情况确定膨胀螺栓长度，但必须保证膨胀螺栓入混凝土层（不含砂浆层厚度和外墙面砖厚度）深度大于30mm；3） 每个连接点膨胀螺栓数量不应少于 2 个螺栓，且必须保证栏杆横向抗冲击力大于 2000N/平方米；4） 如需要在外墙打孔安装螺栓，则应先向孔内注建筑结构胶，然后再安装螺栓，避免渗漏；5） 立柱安装完成后、底座周边采用耐候密封胶封堵严密；要求施工单位对栏杆安装引发渗漏做出保修承诺。6） 螺母下设尼龙或其他防松螺母垫圈。其品种、规格、性能应符合现行性国家标准及设计要求，并必须有出厂质量保证书；7） 螺栓、螺母及垫圈应涂油保护；8） 紧固件与管、板材，板材与板材连接应紧固密贴，外观排列整齐; 1.3 焊条应使用国标 E4322焊条1.4 木扶手室外栏杆木扶手应为防腐木，并在投标时需提供样品、检测报告和厂家质量保证书确认，所有防腐年限应在10 年以上。为防止因环境恶劣造成木扶手翘曲、开裂，木扶手安装完毕后，涂刷2 遍亚光木质清漆，二、设计要求■ 建筑设计要求：栏杆形式、净高、连接位置、固定方式详见设计附图。按规范要求，低层、多层住宅的阳台栏杆扶手顶部离地完成面（可踩踏面）高度不应小于 1.05m；小高层、高层住宅的阳台栏杆扶手顶部离地完成面（可 踩踏面）高度不应小于1.10m。楼梯间栏杆扶手顶部离地完成面（可踩踏面）高度不应小于 1.10m, 且立杆间距不应大于110mm封闭阳台栏杆也应满足以上阳台栏杆净高要求。如栏杆总高度包含结构反梁高度的，则在结构反梁上的安装点应尽量靠近户内一侧，避免反梁成为可踩踏面。■结构设计要求：所有由万科提供的图纸仅对栏杆形式及用材作出要求，不对结构安全负责，承包商须自行进行栏杆抗水平冲击力等结构安全计算并对结构安全负责。扶手所能承受荷载应满足国家相关规范要求，并提供计算书。■图纸要求：栏杆正式施工前承包商应先根据招标要求细化安装节点及安装施工图、计算书交万科地产项目监理部及项目经理部审核...
