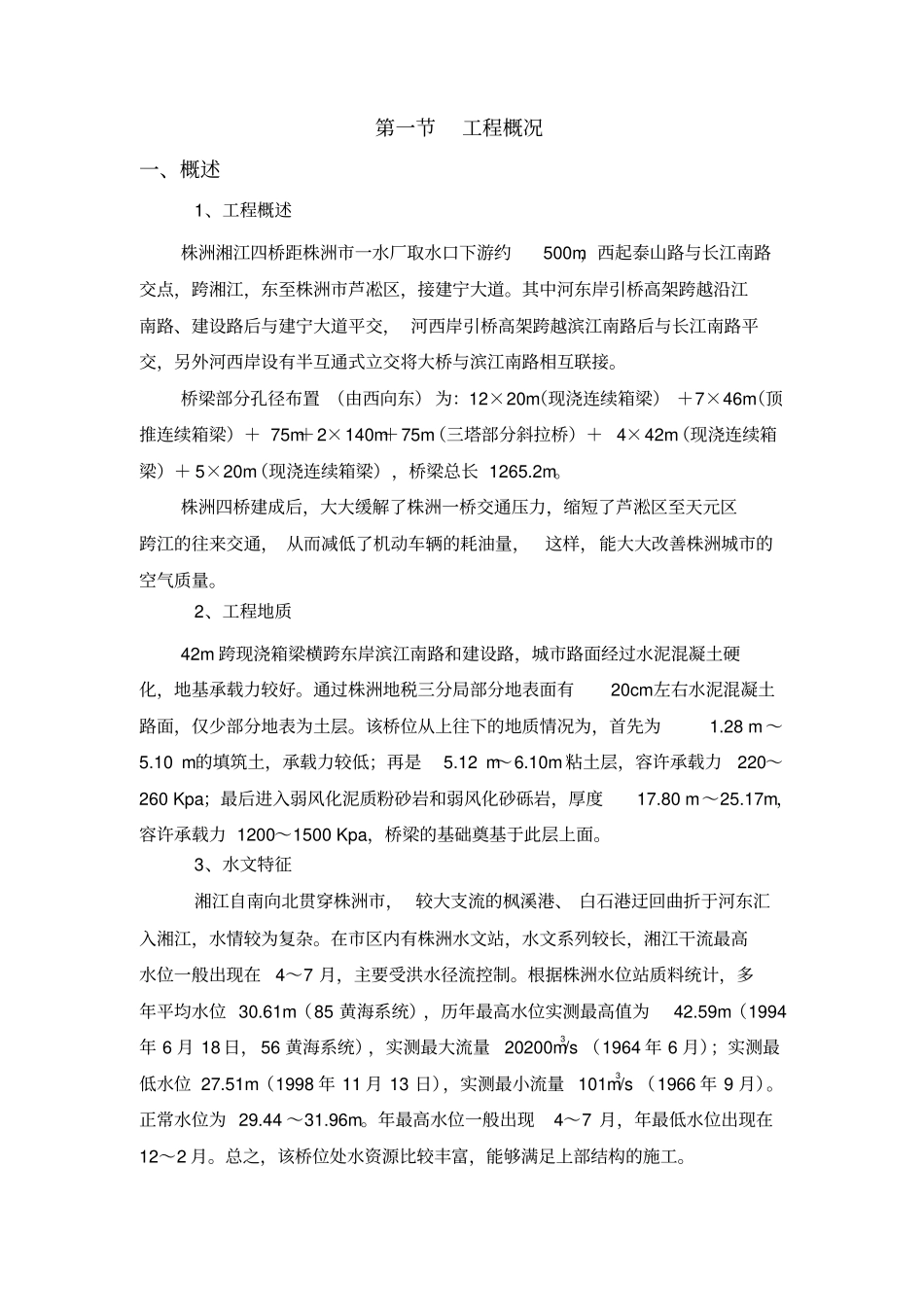

第一节工程概况一、概述1、工程概述株洲湘江四桥距株洲市一水厂取水口下游约500m，西起泰山路与长江南路交点，跨湘江，东至株洲市芦凇区，接建宁大道。其中河东岸引桥高架跨越沿江南路、建设路后与建宁大道平交， 河西岸引桥高架跨越滨江南路后与长江南路平交，另外河西岸设有半互通式立交将大桥与滨江南路相互联接。桥梁部分孔径布置 （由西向东） 为：12×20m（现浇连续箱梁） ＋7×46m（顶推连续箱梁）＋ 75m＋2×140m＋75m（三塔部分斜拉桥）＋ 4×42m（现浇连续箱梁）＋ 5×20m（现浇连续箱梁），桥梁总长 1265.2m。株洲四桥建成后，大大缓解了株洲一桥交通压力，缩短了芦淞区至天元区跨江的往来交通， 从而减低了机动车辆的耗油量，这样，能大大改善株洲城市的空气质量。2、工程地质42m 跨现浇箱梁横跨东岸滨江南路和建设路，城市路面经过水泥混凝土硬化，地基承载力较好。通过株洲地税三分局部分地表面有20cm左右水泥混凝土路面，仅少部分地表为土层。该桥位从上往下的地质情况为，首先为1.28 m ～5.10 m的填筑土，承载力较低；再是5.12 m～6.10m 粘土层，容许承载力220～260 Kpa；最后进入弱风化泥质粉砂岩和弱风化砂砾岩，厚度17.80 m～25.17m，容许承载力 1200～1500 Kpa，桥梁的基础奠基于此层上面。3、水文特征湘江自南向北贯穿株洲市， 较大支流的枫溪港、 白石港迂回曲折于河东汇入湘江，水情较为复杂。在市区内有株洲水文站，水文系列较长，湘江干流最高水位一般出现在4～7 月，主要受洪水径流控制。根据株洲水位站质料统计，多年平均水位 30.61m（85 黄海系统），历年最高水位实测最高值为42.59m（1994年 6 月 18 日， 56 黄海系统），实测最大流量20200m3/s （1964 年 6 月）；实测最低水位 27.51m（1998 年 11 月 13 日），实测最小流量 101m3/s （1966 年 9 月）。正常水位为 29.44 ～31.96m。年最高水位一般出现4～7 月，年最低水位出现在12～2 月。总之，该桥位处水资源比较丰富，能够满足上部结构的施工。4、气象特征株洲市地处亚热带季风湿润气候地区。气候温暖，四季分明，雨水充沛，生长期长。据株洲市气象站1954～2000 年质料统计，多年平均降水量1410mm，最大年降水量 1912.2mm（1954 年），最小年降水量932.8mm（1986 年）。全年雨水集中在 3～7 月，汛期（ 4～9）降雨量占全年 70%左右，梅雨季节 4、5、6 三个月，降雨量占全年 40%以上，多年平均蒸发量...
