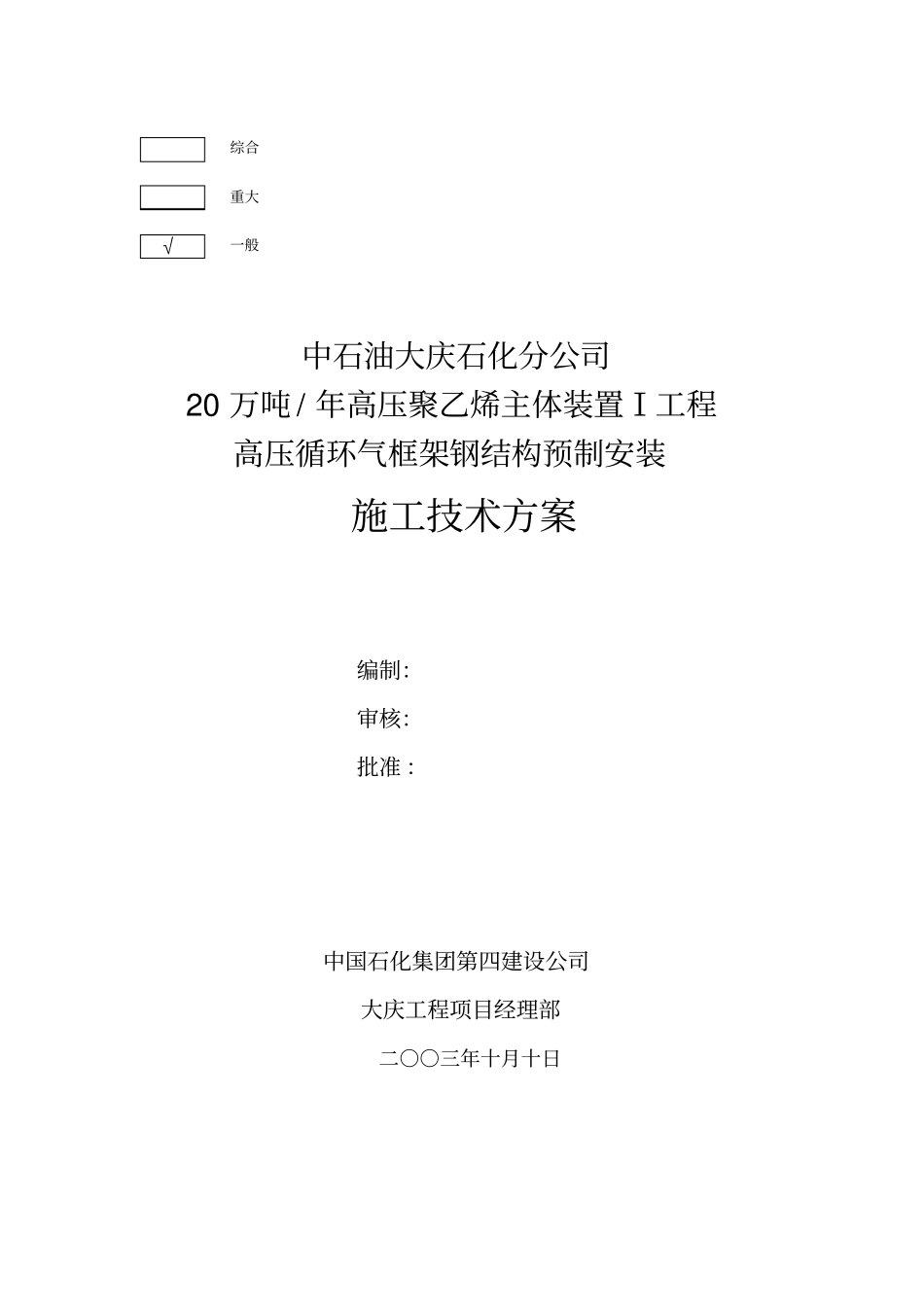

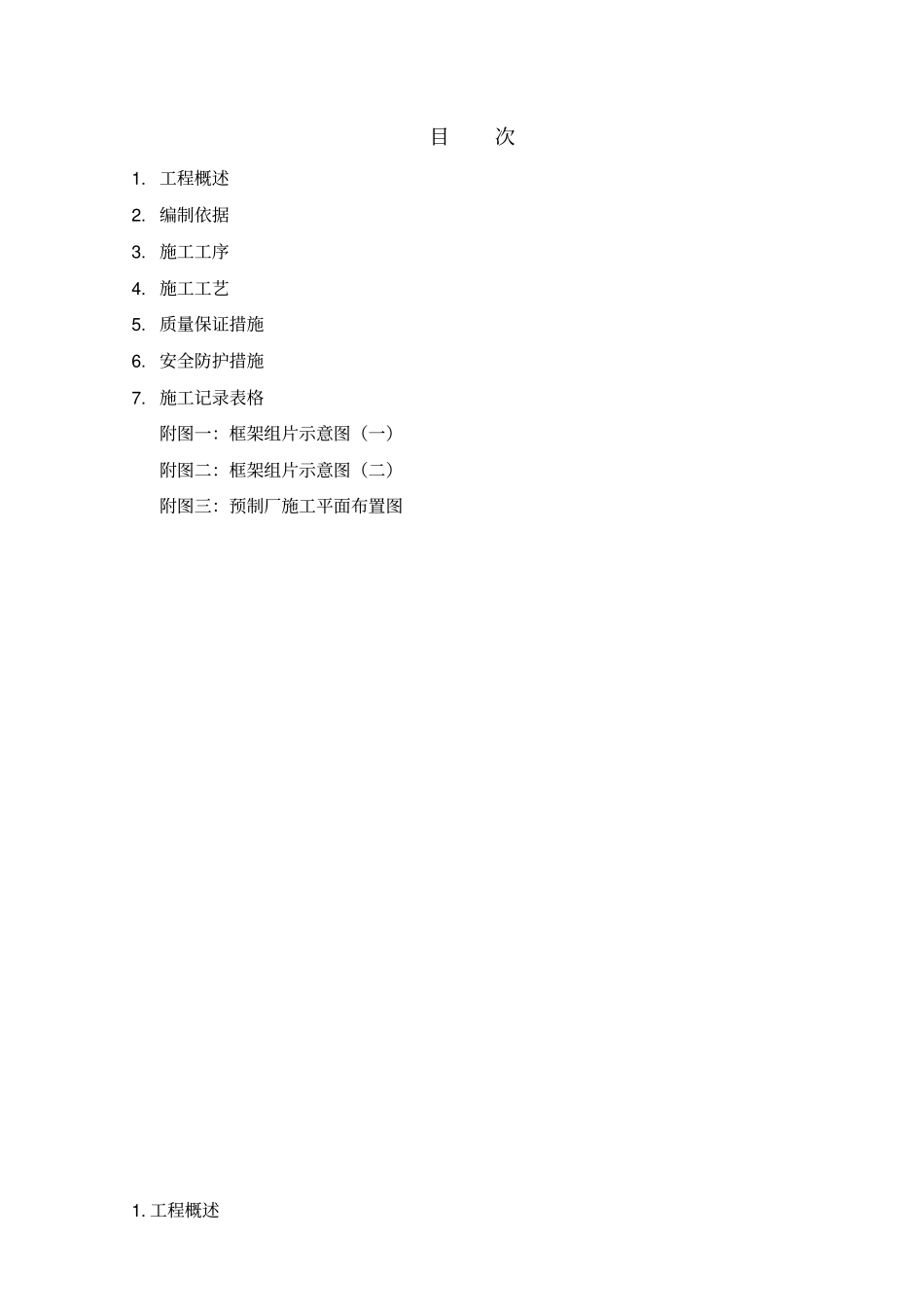

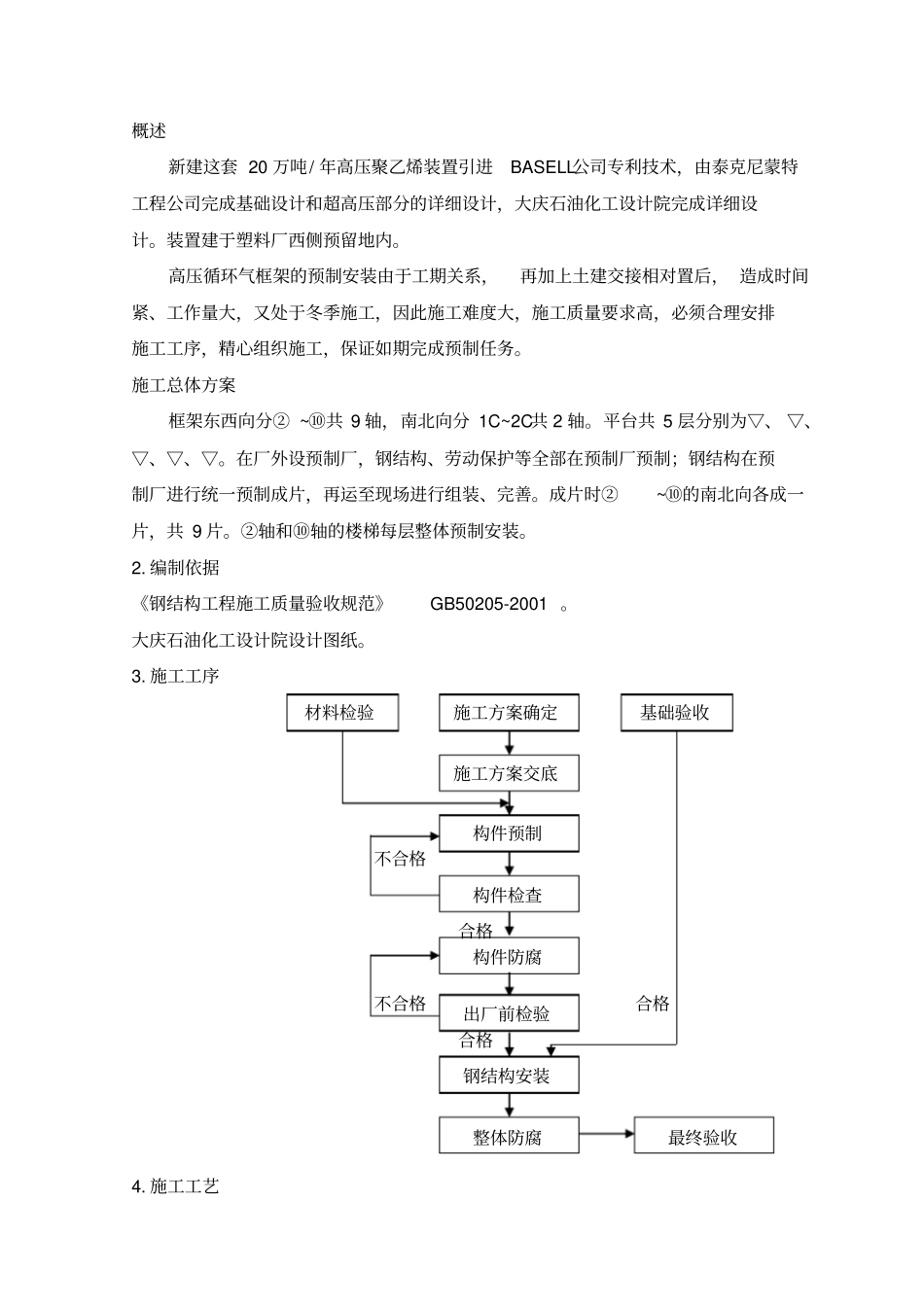

综合重大一般中石油大庆石化分公司20 万吨 / 年高压聚乙烯主体装置Ⅰ工程高压循环气框架钢结构预制安装施工技术方案编制：审核：批准 ：中国石化集团第四建设公司大庆工程项目经理部二○○三年十月十日√目次1. 工程概述2. 编制依据3. 施工工序4. 施工工艺5. 质量保证措施6. 安全防护措施7. 施工记录表格附图一：框架组片示意图（一）附图二：框架组片示意图（二）附图三：预制厂施工平面布置图1. 工程概述概述新建这套 20 万吨/ 年高压聚乙烯装置引进BASELL公司专利技术，由泰克尼蒙特工程公司完成基础设计和超高压部分的详细设计，大庆石油化工设计院完成详细设计。装置建于塑料厂西侧预留地内。高压循环气框架的预制安装由于工期关系，再加上土建交接相对置后， 造成时间紧、工作量大，又处于冬季施工，因此施工难度大，施工质量要求高，必须合理安排施工工序，精心组织施工，保证如期完成预制任务。施工总体方案框架东西向分② ~⑩共 9 轴，南北向分 1C~2C共 2 轴。平台共 5 层分别为▽、 ▽、▽、▽、▽。在厂外设预制厂，钢结构、劳动保护等全部在预制厂预制；钢结构在预制厂进行统一预制成片，再运至现场进行组装、完善。成片时②~⑩的南北向各成一片，共 9 片。②轴和⑩轴的楼梯每层整体预制安装。2. 编制依据《钢结构工程施工质量验收规范》 GB50205-2001 。大庆石油化工设计院设计图纸。3. 施工工序不合格合格不合格合格合格4. 施工工艺施工方案确定施工方案交底构件预制构件检查构件防腐出厂前检验钢结构安装整体防腐材料检验基础验收最终验收施工准备到货材料检验1）检查产品质量合格证明文件；2）钢板、型钢规格尺寸以及钢材的表面外观质量应符合有关标准的规定。施工所使用的焊材必须是合格产品，并具有质量检验证明。参加施工的焊工，必须是经过培训，并取得相应项目合格证的人员。图纸汇审。 审核各专业图纸确定各工序的交叉，检查各专业间的衔接， 检查混凝土结构的埋件特别是防爆坝的埋件是否齐全。对作业班组进行技术交底， 明确图纸的设计结构及各个构件施工的技术要求、几何尺寸等。垫铁和主要施工机具的准备。基础验收安装前， 应根据基础验收资料按照设计图纸复核各项数据，由建设单位， 会同监理单位、土建单位、安装单位进行联合检查验收。基础上柱的定位轴线和柱底标高、地脚螺栓位移的允许偏差（mm）：序号项目允许偏差1支承面标高±水平度L/10002地脚螺栓螺栓中心位移螺栓露出长...
