桥台木模板施工方案VIP专享VIP免费

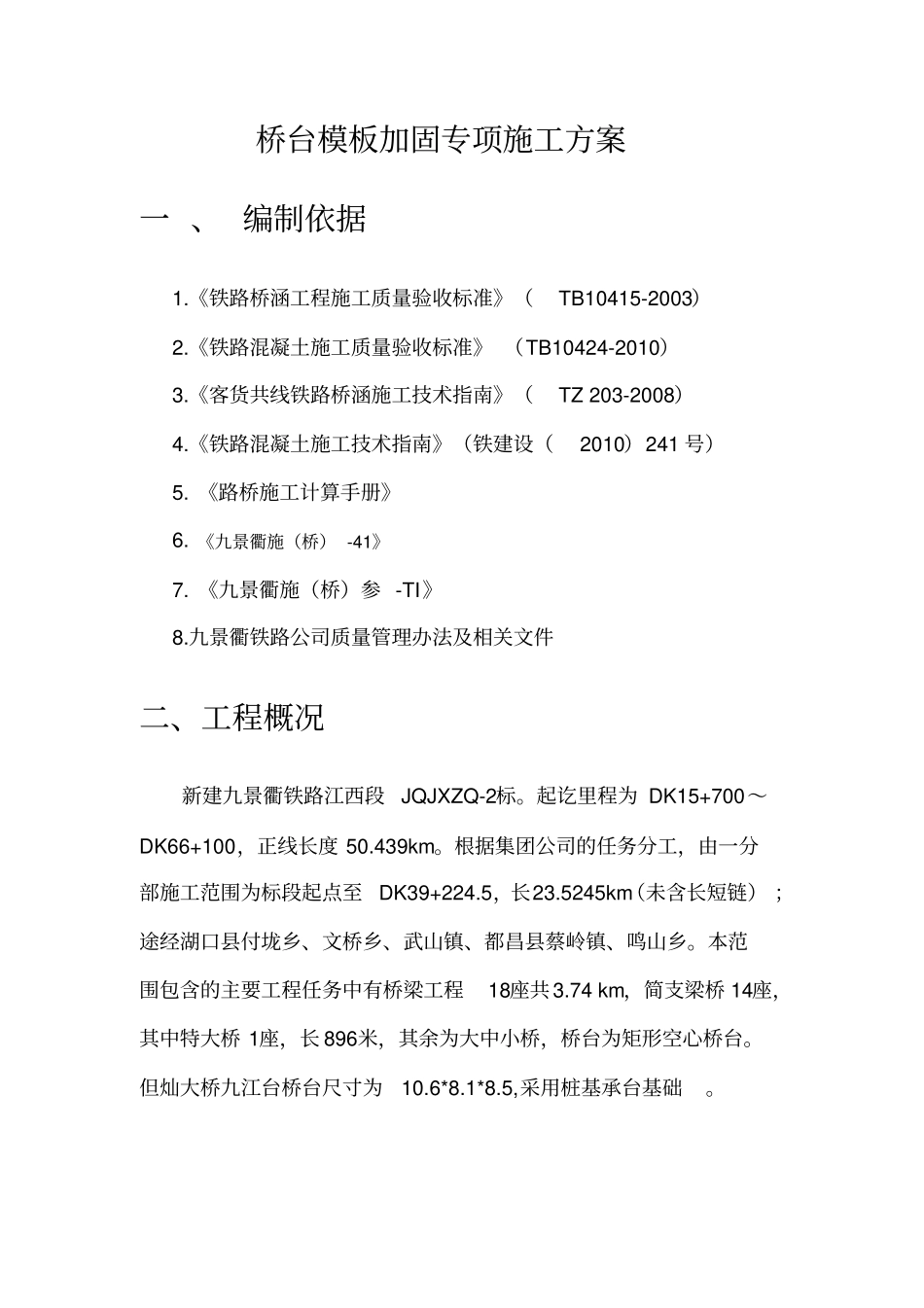

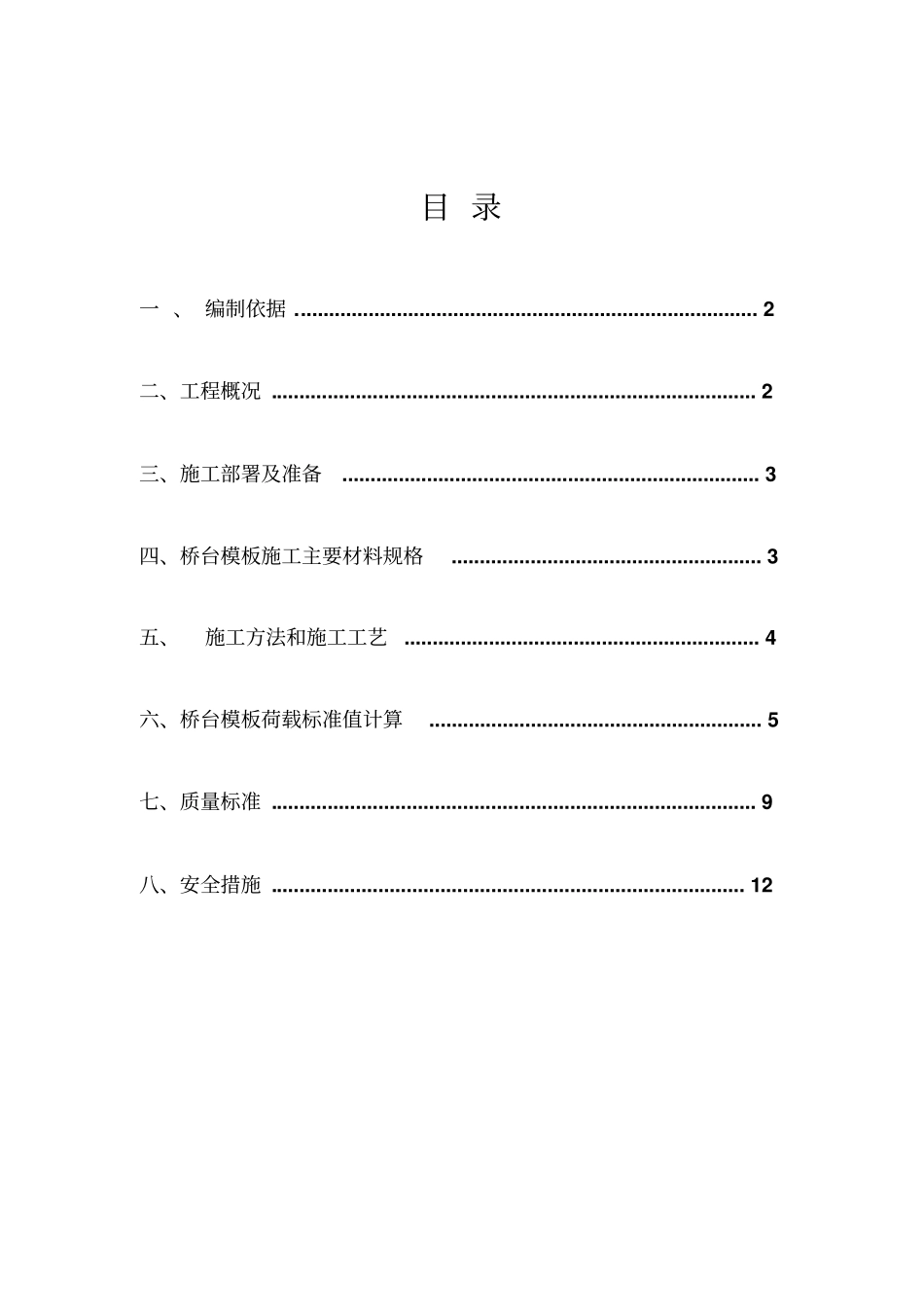

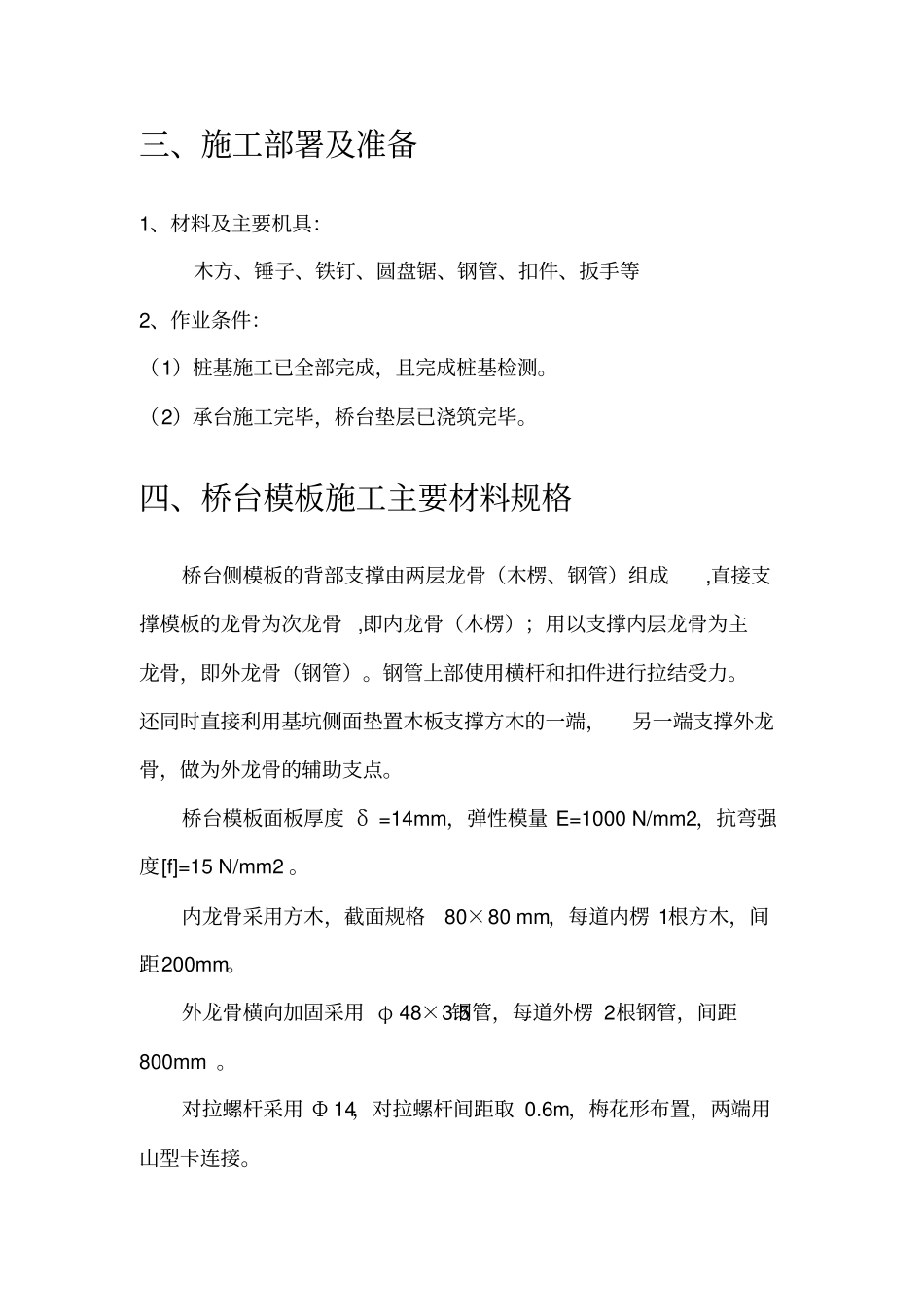

目 录一 、 编制依据 .................................................................................. 2 二、工程概况 ...................................................................................... 2 三、施工部署及准备 .......................................................................... 3 四、桥台模板施工主要材料规格 ....................................................... 3 五、施工方法和施工工艺............................................................... 4 六、桥台模板荷载标准值计算 ........................................................... 5 七、质量标准 ...................................................................................... 9 八、安全措施 .................................................................................... 12 桥台模板加固专项施工方案一 、 编制依据1.《铁路桥涵工程施工质量验收标准》（TB10415-2003）2.《铁路混凝土施工质量验收标准》 （TB10424-2010）3.《客货共线铁路桥涵施工技术指南》（TZ 203-2008）4.《铁路混凝土施工技术指南》（铁建设（2010）241 号）5. 《路桥施工计算手册》6. 《九景衢施（桥） -41》7. 《九景衢施（桥）参 -TI》8.九景衢铁路公司质量管理办法及相关文件二、工程概况新建九景衢铁路江西段JQJXZQ-2标。起讫里程为 DK15+700～DK66+100，正线长度 50.439km。根据集团公司的任务分工，由一分部施工范围为标段起点至DK39+224.5，长23.5245km（未含长短链） ；途经湖口县付垅乡、文桥乡、武山镇、都昌县蔡岭镇、鸣山乡。本范围包含的主要工程任务中有桥梁工程18座共3.74 km，简支梁桥 14座，其中特大桥 1座，长 896米，其余为大中小桥，桥台为矩形空心桥台。但灿大桥九江台桥台尺寸为10.6*8.1*8.5,采用桩基承台基础。三、施工部署及准备1、材料及主要机具：木方、锤子、铁钉、圆盘锯、钢管、扣件、扳手等2、作业条件：（1）桩基施工已全部完成，且完成桩基检测。（2）承台施工完毕，桥台垫层已浇筑完毕。四、桥台模板施工主要材料规格桥台侧模板的背部支撑由两层龙骨（木楞、钢管）组成,直接支撑模板的龙骨为次龙骨 ,即内龙骨（木楞）；用以支撑内层龙骨为主龙骨，即外龙骨（钢管）。钢管上部使用横杆和扣件进行拉结受力。还同时直接利用基坑侧面垫置木板...
