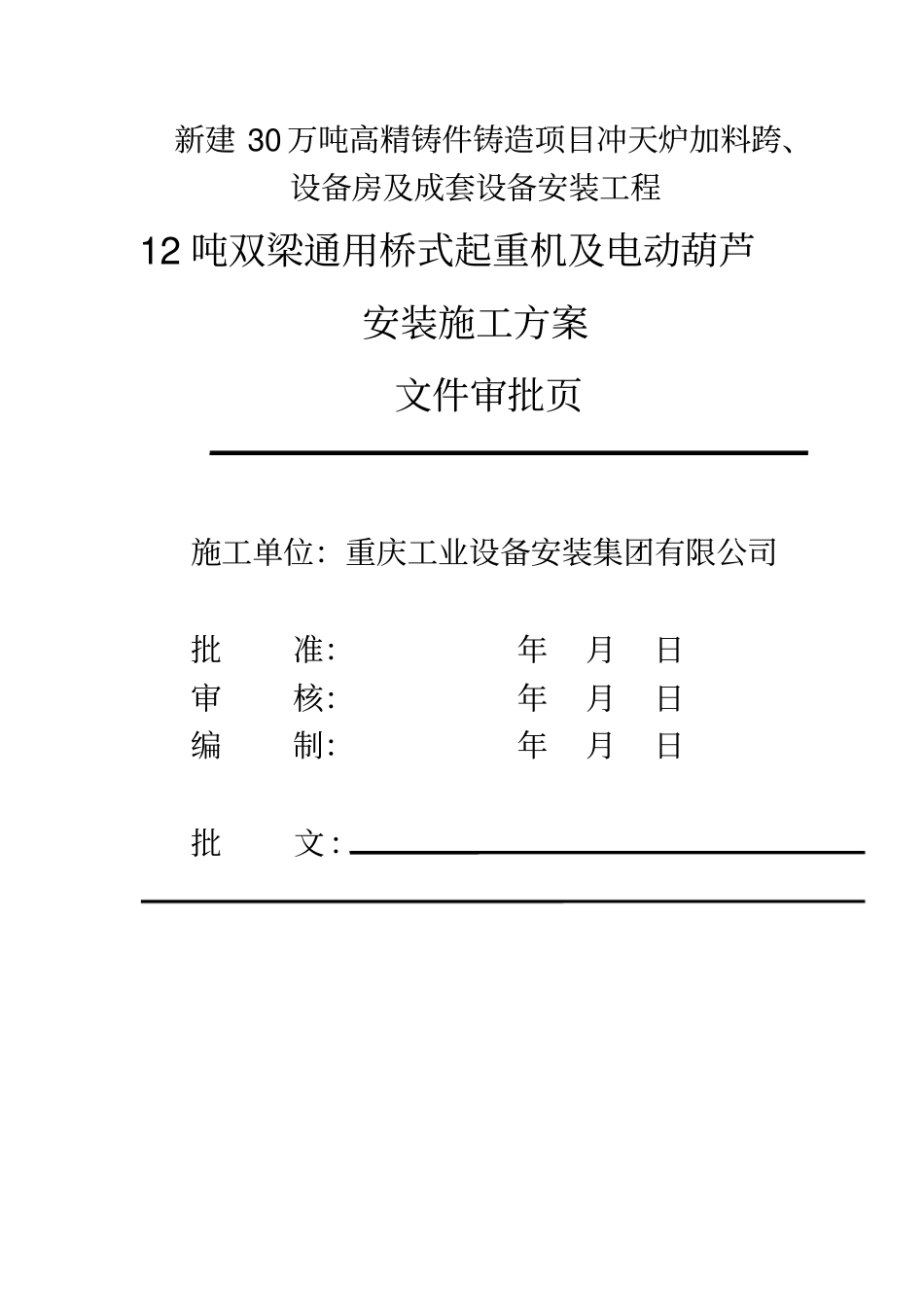

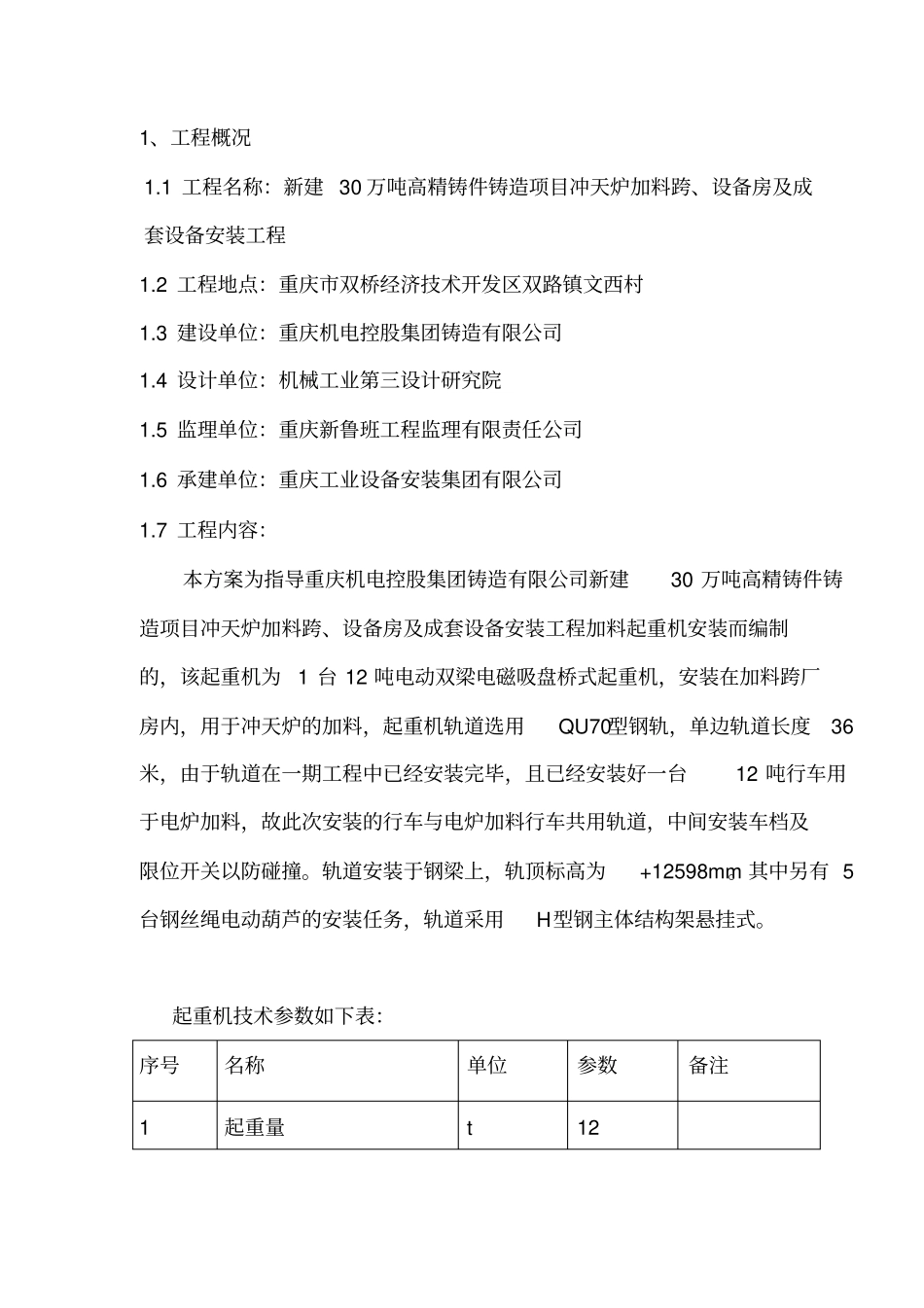

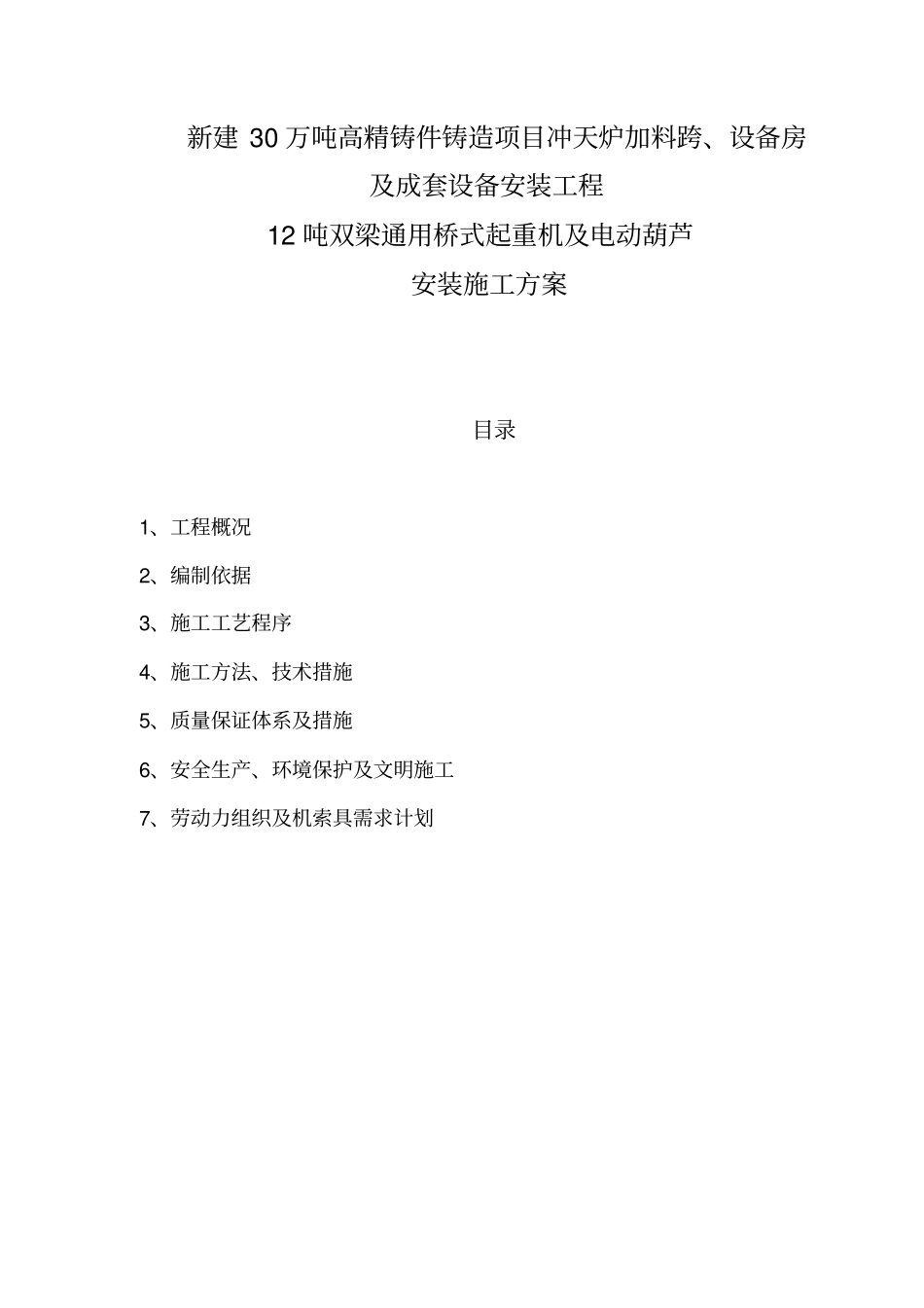

新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程12 吨双梁通用桥式起重机及电动葫芦安装施工方案文件审批页施工单位：重庆工业设备安装集团有限公司批准：年月日审核：年月日编制：年月日批文：新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程12 吨双梁通用桥式起重机及电动葫芦安装施工方案目录1、工程概况2、编制依据3、施工工艺程序4、施工方法、技术措施5、质量保证体系及措施6、安全生产、环境保护及文明施工7、劳动力组织及机索具需求计划1、工程概况1.1 工程名称：新建 30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程1.2 工程地点：重庆市双桥经济技术开发区双路镇文西村1.3 建设单位：重庆机电控股集团铸造有限公司1.4 设计单位：机械工业第三设计研究院1.5 监理单位：重庆新鲁班工程监理有限责任公司1.6 承建单位：重庆工业设备安装集团有限公司1.7 工程内容：本方案为指导重庆机电控股集团铸造有限公司新建30 万吨高精铸件铸造项目冲天炉加料跨、设备房及成套设备安装工程加料起重机安装而编制的，该起重机为1 台 12 吨电动双梁电磁吸盘桥式起重机，安装在加料跨厂房内，用于冲天炉的加料，起重机轨道选用QU70型钢轨，单边轨道长度36米，由于轨道在一期工程中已经安装完毕，且已经安装好一台12 吨行车用于电炉加料，故此次安装的行车与电炉加料行车共用轨道，中间安装车档及限位开关以防碰撞。轨道安装于钢梁上，轨顶标高为+12598mm。其中另有 5台钢丝绳电动葫芦的安装任务，轨道采用H型钢主体结构架悬挂式。起重机技术参数如下表：序号名称单位参数备注1 起重量t 12 2 起重机最大宽度mm 6298 3 轨面至起重机顶部mm 4100 4 轨面至驾驶室底部mm 2587 5 跨度（轨距）mm 22500 6 轮距mm 4020 7 最大起升高度mm 12000 8 小车轨距mm 2240 9 起升速度m/min 0～32 10 运行速度m/min 0～80 11 主钩左右极限距离mm 1800/1800 12 电机型号、功率KW K21R 280S 4 LL 85 主 钩 起 升 电机ZBA132 AL4 2×5.5. 大 车 运 行 电机ZBA90 B4 2×1.5. 小 车 运 行 电机13 电源三相交流 380V50HZ 14 整机工作级别A8 15 最大轮压Kg 1534 16 整机重量Kg 30250 电动葫芦技术参数序号安装位置轨道梁型号吨位（吨）起 升 高度（米）备注1 虹吸分渣器检修葫芦 +10m处400×300×20×14×30 20 5 1 ...
