桥梁吊篮施工技术交底VIP免费

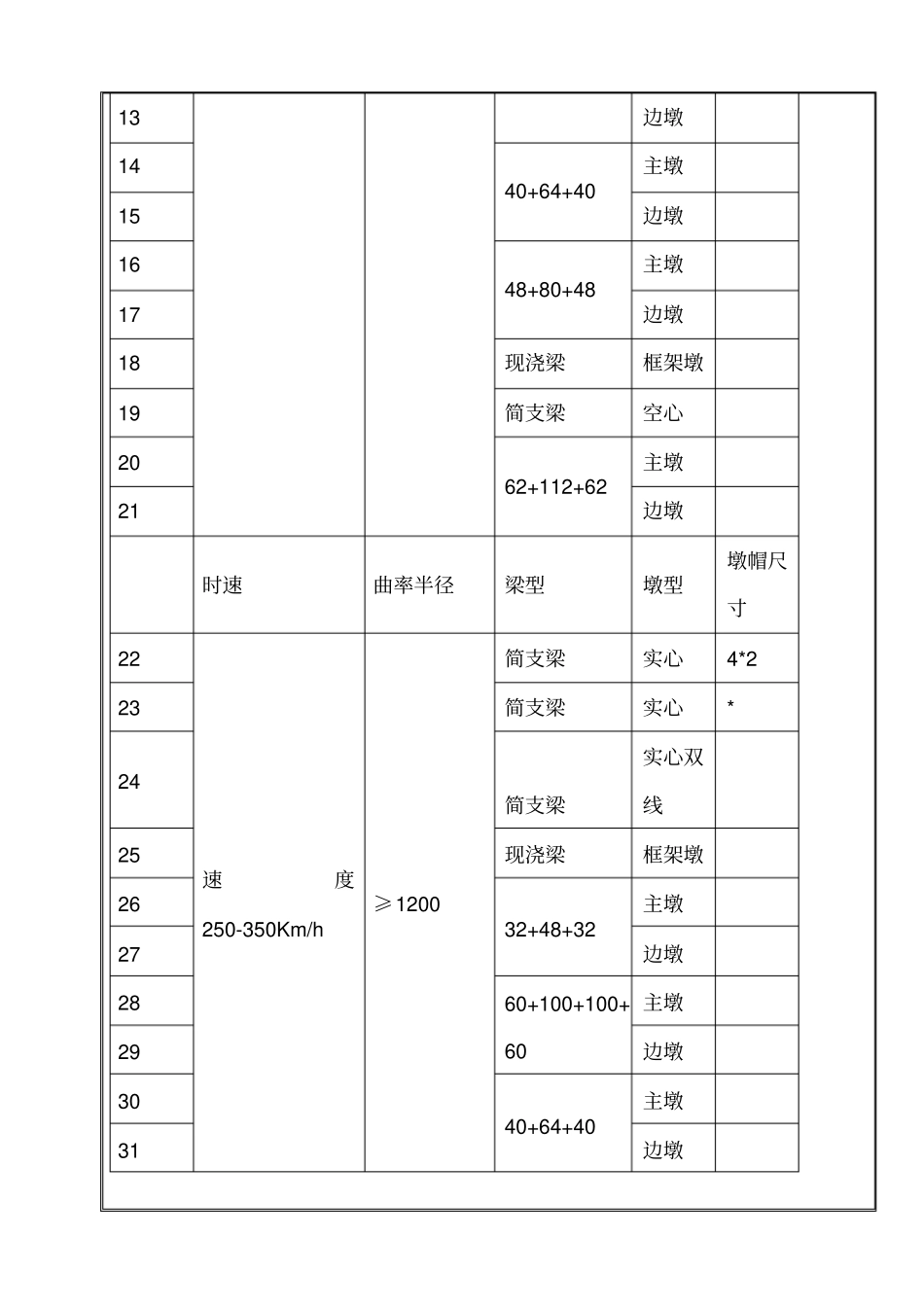

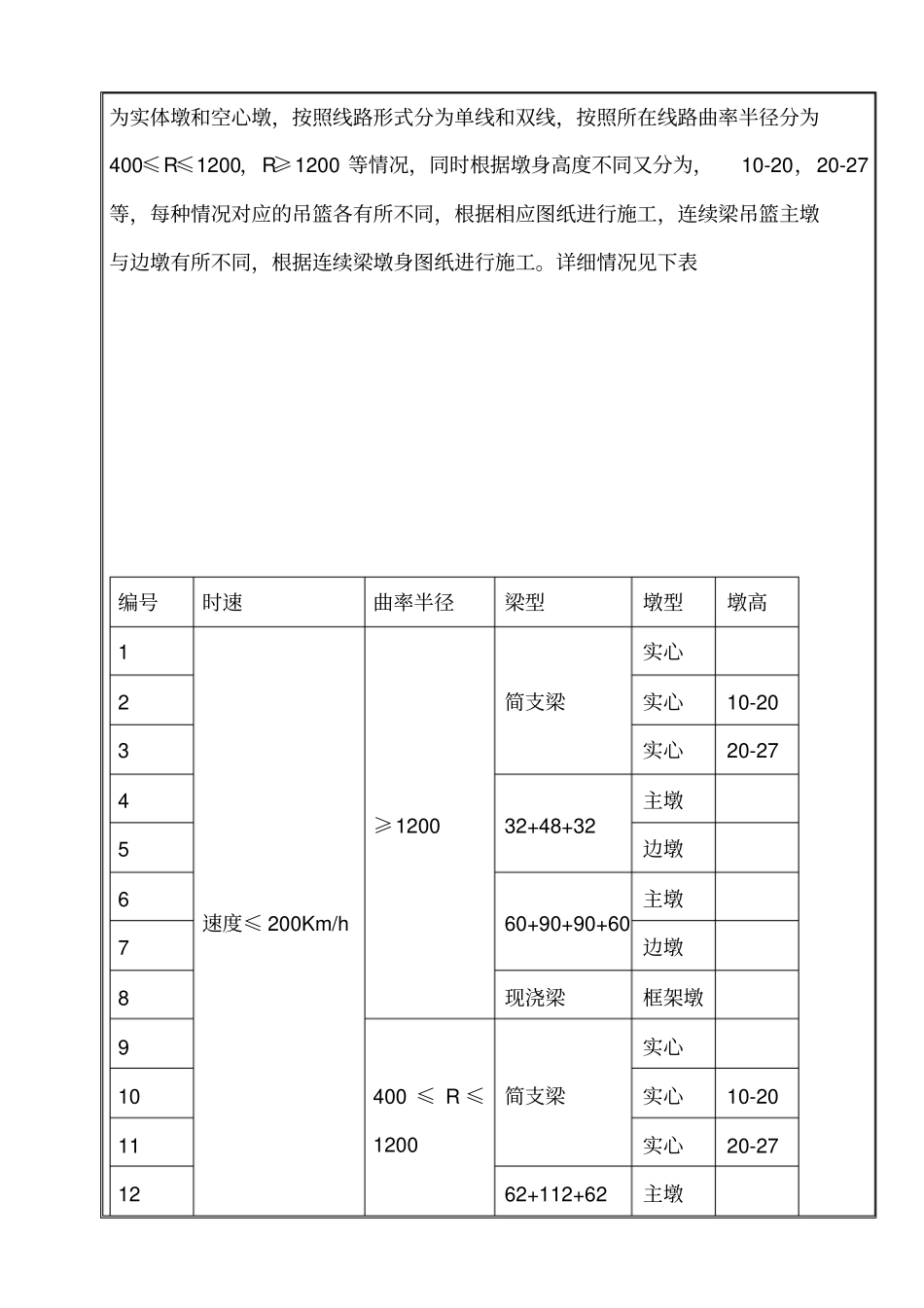

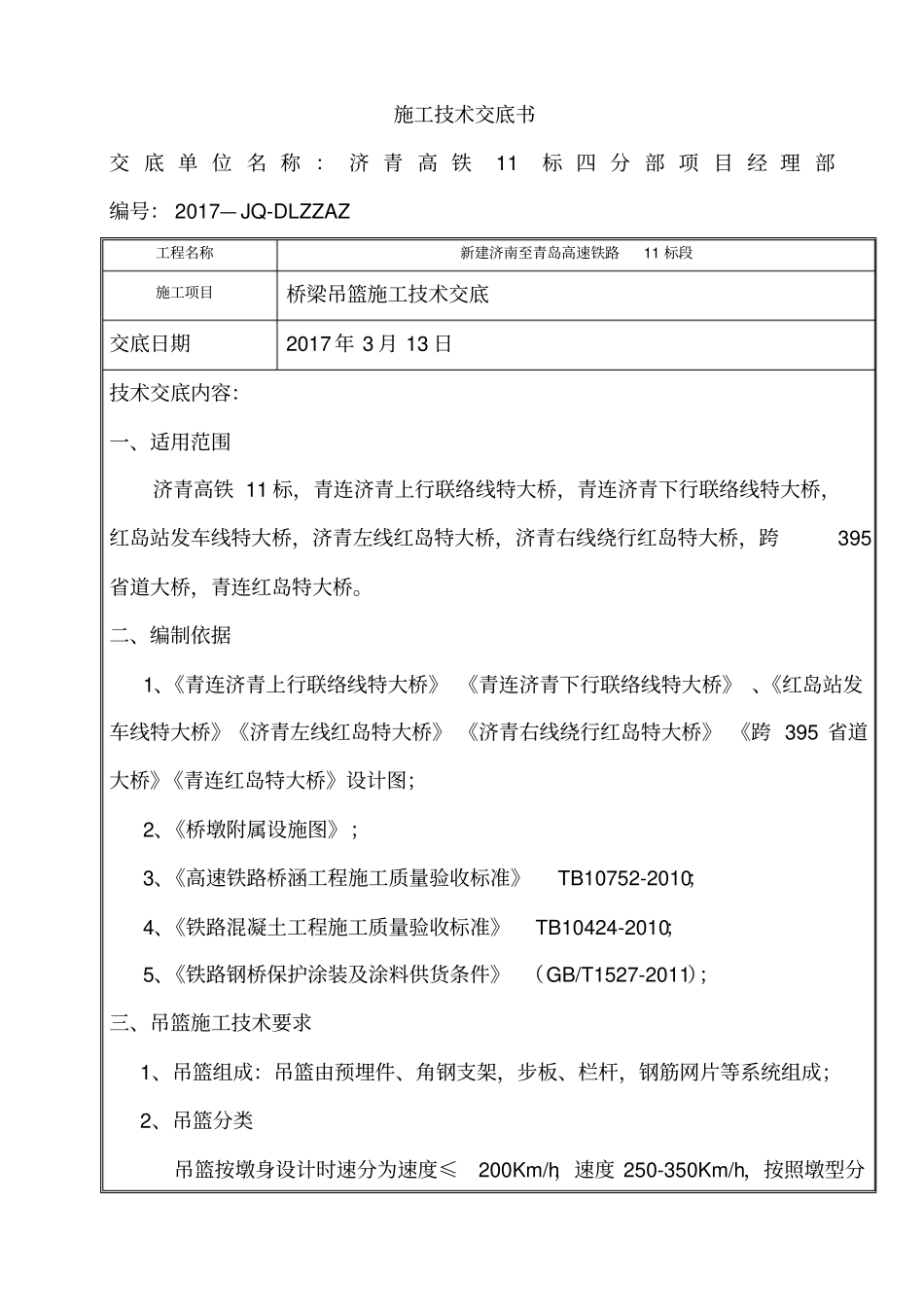

施工技术交底书交 底 单 位 名 称 ： 济 青 高 铁11标 四 分 部 项 目 经 理 部编号： 2017— JQ-DLZZAZ工程名称新建济南至青岛高速铁路11 标段施工项目桥梁吊篮施工技术交底交底日期2017 年 3 月 13 日技术交底内容：一、适用范围济青高铁 11 标，青连济青上行联络线特大桥，青连济青下行联络线特大桥，红岛站发车线特大桥，济青左线红岛特大桥，济青右线绕行红岛特大桥，跨395省道大桥，青连红岛特大桥。二、编制依据1、《青连济青上行联络线特大桥》 《青连济青下行联络线特大桥》 、《红岛站发车线特大桥》《济青左线红岛特大桥》 《济青右线绕行红岛特大桥》 《跨 395 省道大桥》《青连红岛特大桥》设计图；2、《桥墩附属设施图》；3、《高速铁路桥涵工程施工质量验收标准》TB10752-2010；4、《铁路混凝土工程施工质量验收标准》TB10424-2010；5、《铁路钢桥保护涂装及涂料供货条件》 （GB/T1527-2011）；三、吊篮施工技术要求1、吊篮组成：吊篮由预埋件、角钢支架，步板、栏杆，钢筋网片等系统组成；2、吊篮分类吊篮按墩身设计时速分为速度≤200Km/h，速度 250-350Km/h，按照墩型分为实体墩和空心墩，按照线路形式分为单线和双线，按照所在线路曲率半径分为400≤R≤1200，R≥1200 等情况，同时根据墩身高度不同又分为，10-20，20-27等，每种情况对应的吊篮各有所不同，根据相应图纸进行施工，连续梁吊篮主墩与边墩有所不同，根据连续梁墩身图纸进行施工。详细情况见下表编号时速曲率半径梁型墩型墩高1速度≤ 200Km/h≥1200简支梁实心2实心10-203实心20-27432+48+32主墩5边墩660+90+90+60主墩7边墩8现浇梁框架墩9400 ≤ R ≤1200简支梁实心10实心10-2011实心20-271262+112+62主墩13边墩1440+64+40主墩15边墩1648+80+48主墩17边墩18现浇梁框架墩19简支梁空心2062+112+62主墩21边墩时速曲率半径梁型墩型墩帽尺寸22速度250-350Km/h≥1200简支梁实心4*223简支梁实心*24简支梁实心双线25现浇梁框架墩2632+48+32主墩27边墩2860+100+100+60主墩29边墩3040+64+40主墩31边墩3、吊篮预埋件埋设：吊篮预埋件在其墩身施工时进行预埋，吊篮预埋件分为固定角钢支架的M20的 U 型螺栓、连接边栏杆的直径20mm的锚筋。预埋件必须根据设计图纸进行平面及立面位置准确埋设。对于已做墩身因吊篮边栏杆锚筋未及时埋设，要求在施做吊篮时按照以下要求进行埋设：⑴ 在墩身预埋锚筋具体位置钻直径，深的孔；⑵ 在钻孔中填...
