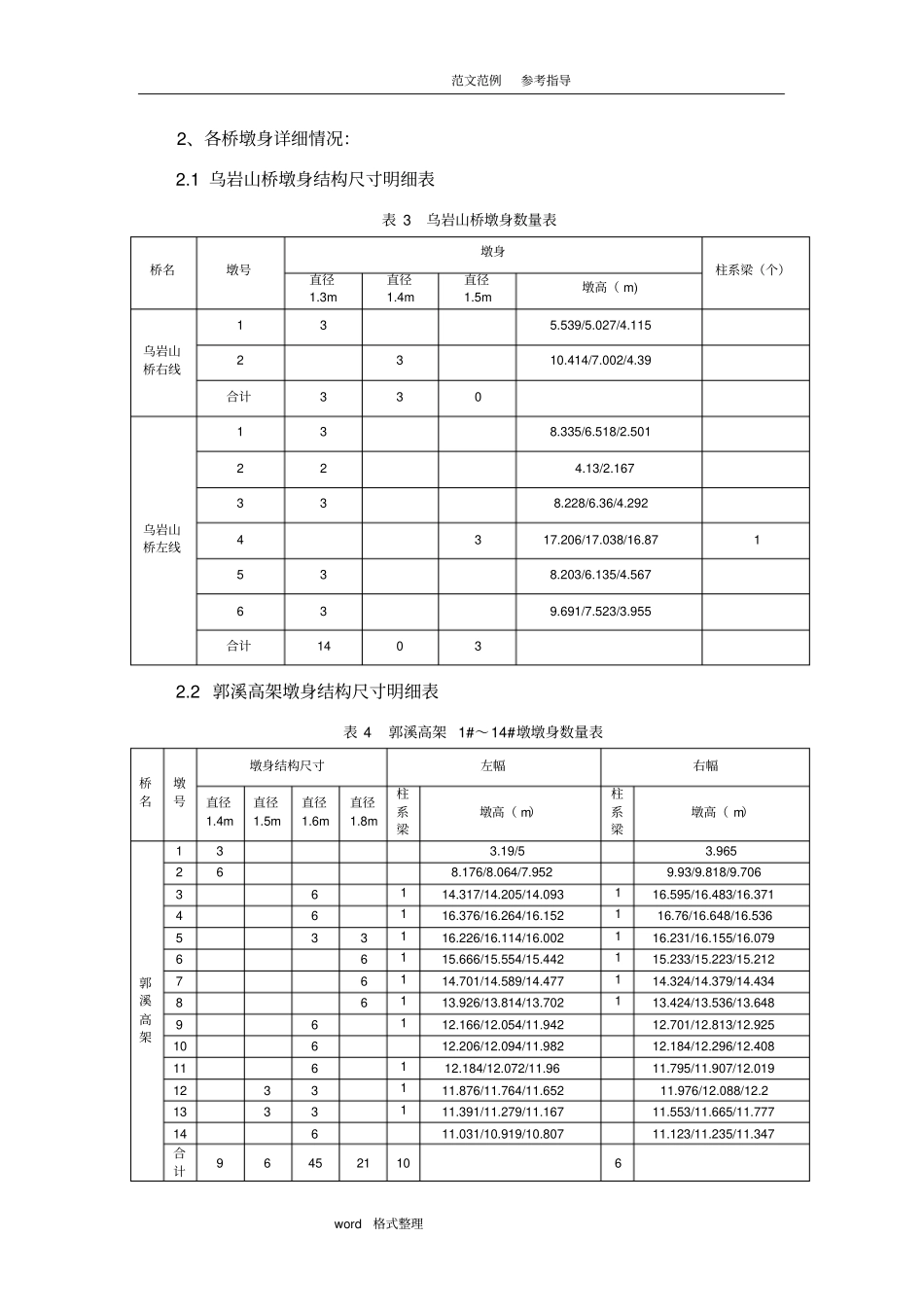

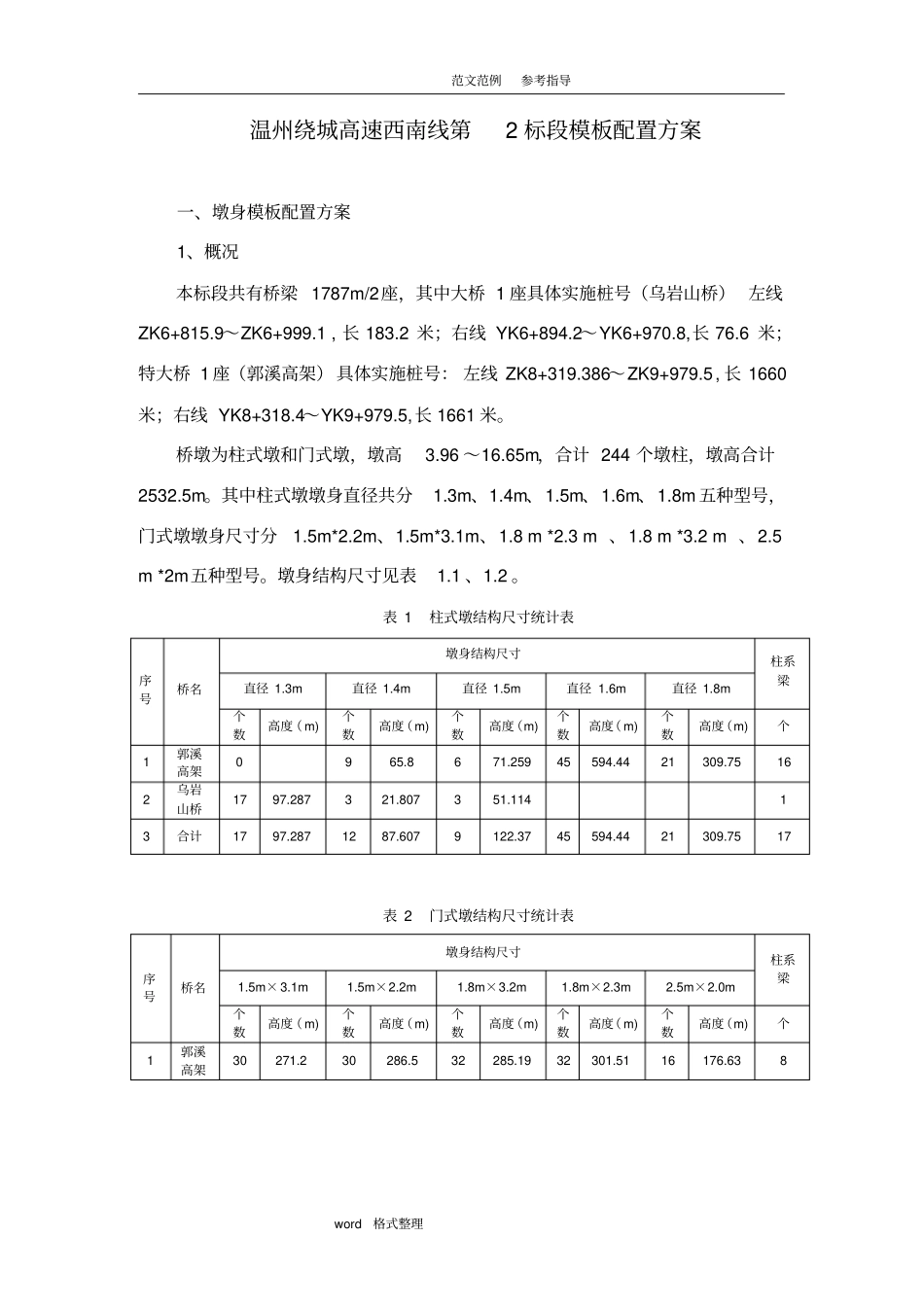

范文范例参考指导word格式整理温州绕城高速西南线第2 标段模板配置方案一、墩身模板配置方案1、概况本标段共有桥梁 1787m/2座，其中大桥 1 座具体实施桩号（乌岩山桥） 左线ZK6+815.9～ZK6+999.1 , 长 183.2 米；右线 YK6+894.2～YK6+970.8,长 76.6 米；特大桥 1 座（郭溪高架） 具体实施桩号： 左线 ZK8+319.386～ZK9+979.5 , 长 1660米；右线 YK8+318.4～YK9+979.5,长 1661 米。桥墩为柱式墩和门式墩，墩高3.96 ～16.65m，合计 244 个墩柱，墩高合计2532.5m。其中柱式墩墩身直径共分1.3m、1.4m、1.5m、1.6m、1.8m 五种型号，门式墩墩身尺寸分1.5m*2.2m、1.5m*3.1m、1.8 m *2.3 m 、1.8 m *3.2 m 、2.5 m *2m五种型号。墩身结构尺寸见表1.1 、1.2 。表 1 柱式墩结构尺寸统计表序号桥名墩身结构尺寸柱系梁直径 1.3m 直径 1.4m 直径 1.5m 直径 1.6m 直径 1.8m 个数高度（ m) 个数高度（ m) 个数高度（m) 个数高度（ m) 个数高度（m) 个1 郭溪高架0 9 65.8 6 71.259 45 594.44 21 309.75 16 2 乌岩山桥17 97.287 3 21.807 3 51.114 1 3 合计17 97.287 12 87.607 9 122.37 45 594.44 21 309.75 17 表 2 门式墩结构尺寸统计表序号桥名墩身结构尺寸柱系梁1.5m× 3.1m 1.5m×2.2m 1.8m×3.2m 1.8m×2.3m 2.5m×2.0m 个数高度（ m) 个数高度（ m) 个数高度（m) 个数高度（ m) 个数高度（m) 个1 郭溪高架30 271.2 30 286.5 32 285.19 32 301.51 16 176.63 8 范文范例参考指导word格式整理2、各桥墩身详细情况：2.1 乌岩山桥墩身结构尺寸明细表表 3 乌岩山桥墩身数量表桥名墩号墩身柱系梁（个）直径1.3m 直径1.4m 直径1.5m 墩高（ m) 乌岩山桥右线1 3 5.539/5.027/4.115 2 3 10.414/7.002/4.39 合计3 3 0 乌岩山桥左线1 3 8.335/6.518/2.501 2 2 4.13/2.167 3 3 8.228/6.36/4.292 4 3 17.206/17.038/16.87 1 5 3 8.203/6.135/4.567 6 3 9.691/7.523/3.955 合计14 0 3 2.2 郭溪高架墩身结构尺寸明细表表 4 郭溪高架 1#～14#墩墩身数量表桥名墩号墩身结构尺寸左幅右幅直径1.4m 直径1.5m 直径1.6m 直径1.8m 柱系梁墩高（ m）柱系梁墩高（ m）郭溪高架1 3 3.19/5 3.965 2 6 8.176/8.064/7.952 9.93/9.818/9.706 3 6 1 14.317/14.205/14.093 1 16.595/16.483/16.371 4...
