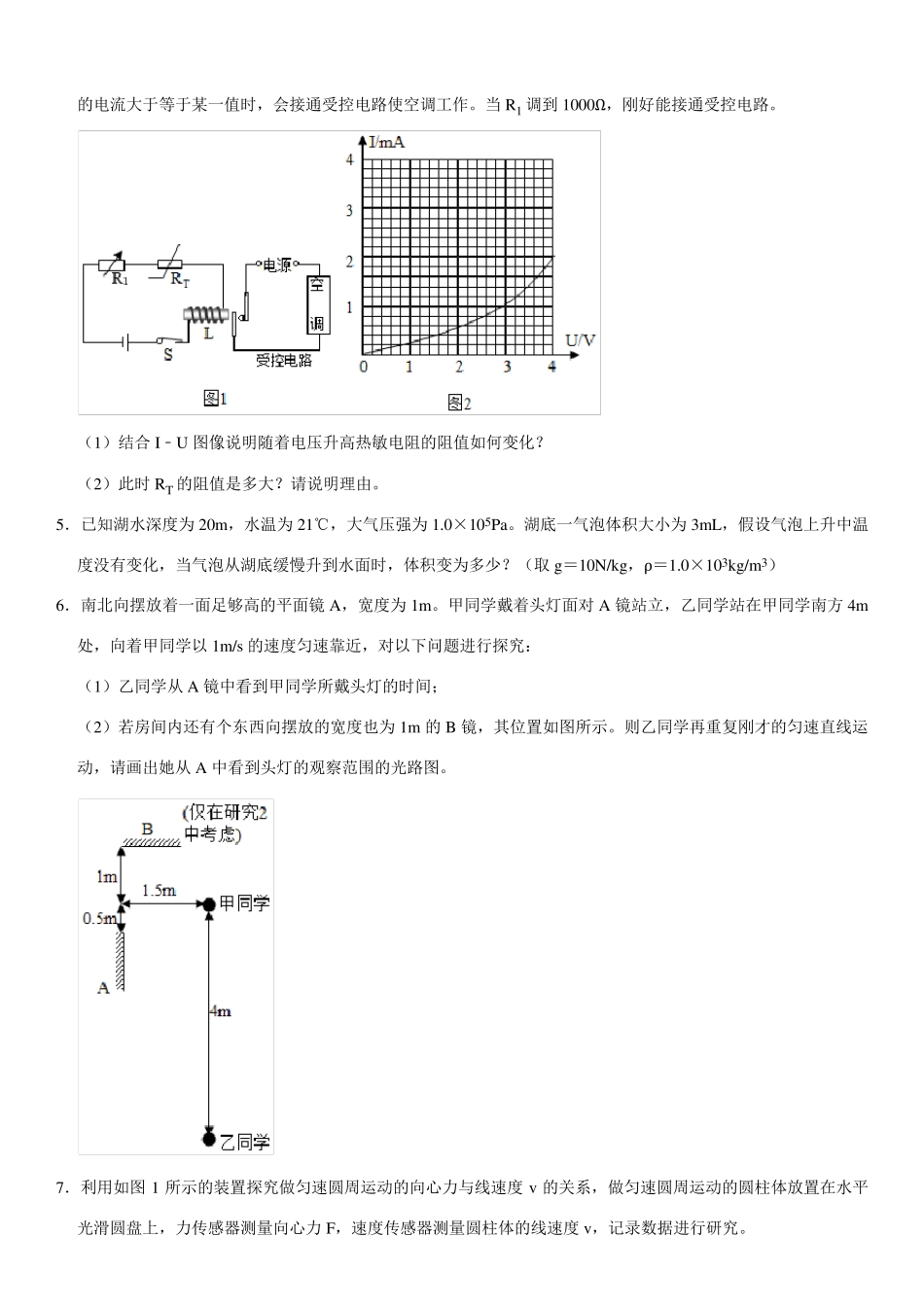

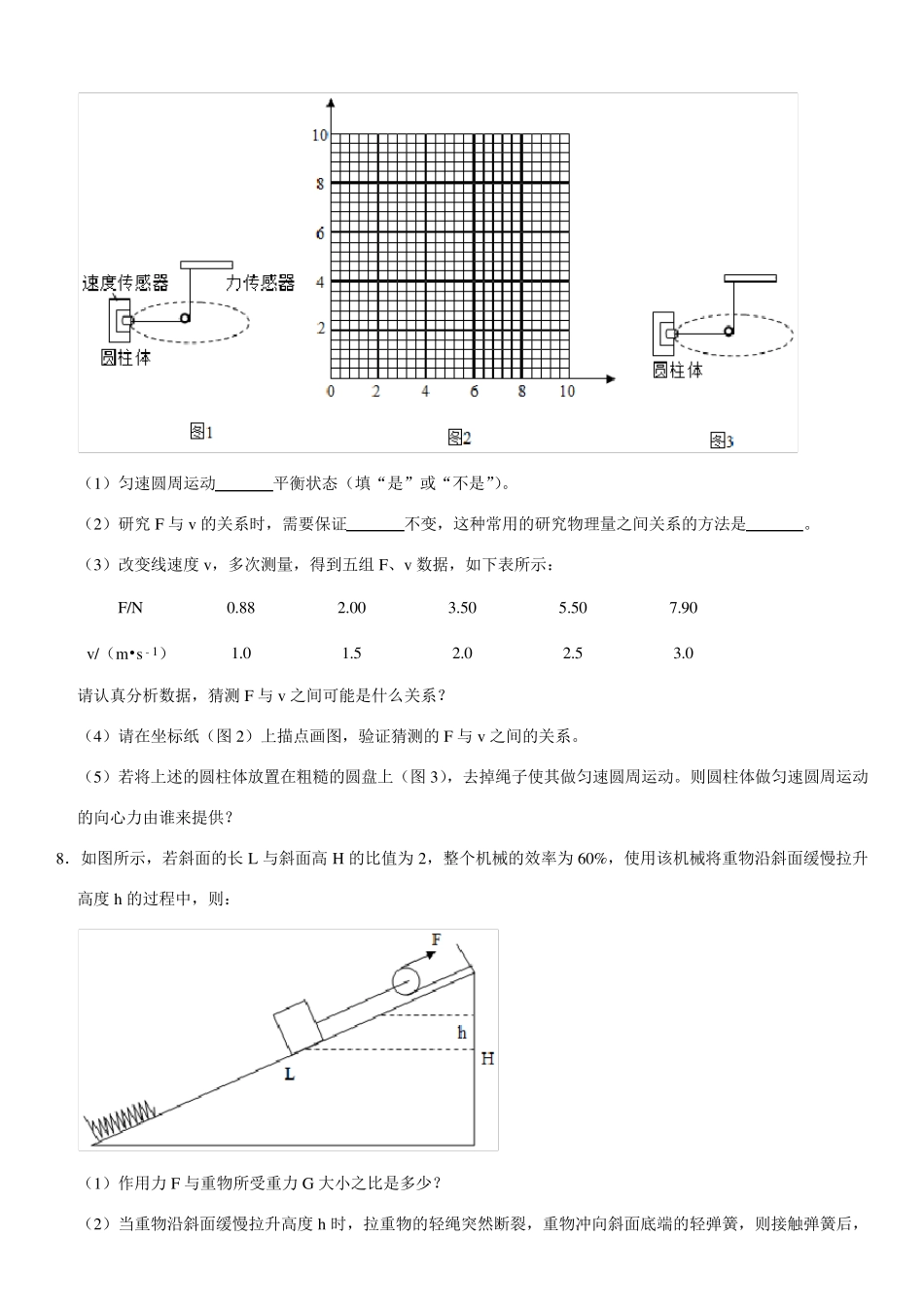

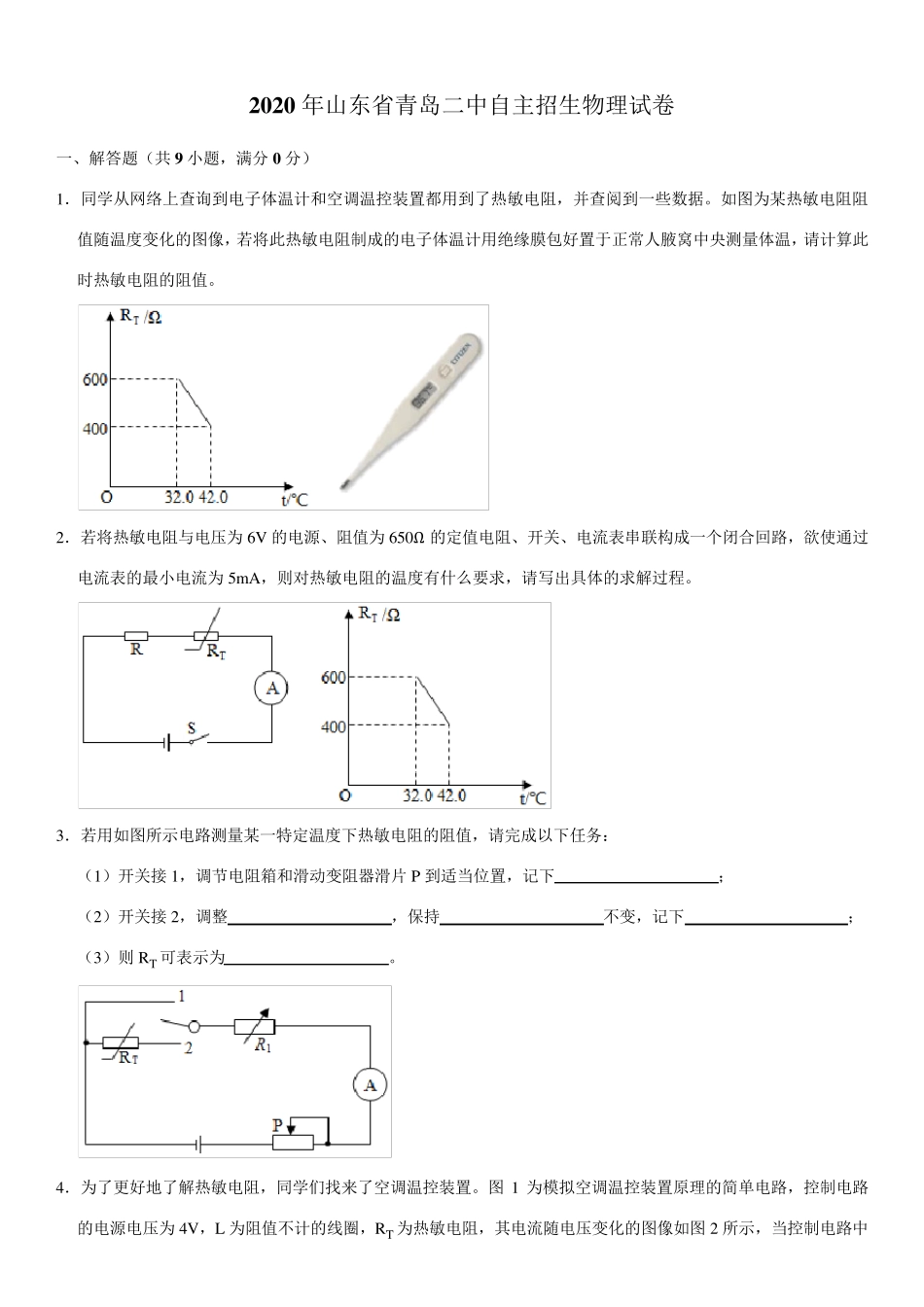

2020 年山东省青岛二中自主招生物理试卷 一、解答题（共 9 小题，满分 0 分） 1．同学从网络上查询到电子体温计和空调温控装置都用到了热敏电阻，并查阅到一些数据。如图为某热敏电阻阻值随温度变化的图像，若将此热敏电阻制成的电子体温计用绝缘膜包好置于正常人腋窝中央测量体温，请计算此时热敏电阻的阻值。 2．若将热敏电阻与电压为 6V 的电源、阻值为 650Ω的定值电阻、开关、电流表串联构成一个闭合回路，欲使通过电流表的最小电流为 5mA，则对热敏电阻的温度有什么要求，请写出具体的求解过程。 3．若用如图所示电路测量某一特定温度下热敏电阻的阻值，请完成以下任务： （1）开关接1，调节电阻箱和滑动变阻器滑片P 到适当位置，记下 ； （2）开关接2，调整 ，保持 不变，记下 ； （3）则 RT 可表示为 。 4．为了更好地了解热敏电阻，同学们找来了空调温控装置。图 1 为模拟空调温控装置原理的简 单 电路，控制电路的电源电压为 4V，L 为阻值不计的线 圈 ，RT 为热敏电阻，其 电流随电压变化的图像如图 2 所示，当控制电路中 的电流大于等于某一值时，会接通受控电路使空调工作。当R1 调到1000Ω，刚好能接通受控电路。 （1）结合I﹣U 图像说明随着电压升高热敏电阻的阻值如何变化？ （2）此时RT 的阻值是多大？请说明理由。 5．已知湖水深度为20m，水温为21℃，大气压强为1.0×105Pa。湖底一气泡体积大小为3mL，假设气泡上升中温度没有变化，当气泡从湖底缓慢升到水面时，体积变为多少？（取 g＝10N/kg，ρ＝1.0×103kg/m3） 6．南北向摆放着一面足够高的平面镜 A，宽度为1m。甲同学戴着头灯面对 A 镜站立，乙同学站在甲同学南方 4m处，向着甲同学以 1m/s 的速度匀速靠近，对以下问题进行探究： （1）乙同学从 A 镜中看到甲同学所戴头灯的时间； （2）若房间内还有个东西向摆放的宽度也为1m 的B 镜，其位置如图所示。则乙同学再重复刚才的匀速直线运动，请画出她从 A 中看到头灯的观察范围的光路图。 7．利用如图1 所示的装置探究做匀速圆周运动的向心力与线速度v 的关系，做匀速圆周运动的圆柱体放置在水平光滑圆盘上，力传感器测量向心力 F，速度传感器测量圆柱体的线速度v，记录数据进行研究。 （1）匀速圆周运动 平衡状态（填“是”或“不是”）。 （2）研究F 与v 的关系时，需要保证 不变，这种常用的研究物理量之间关系的方法是 。 （3）改变线速度v，多次...
