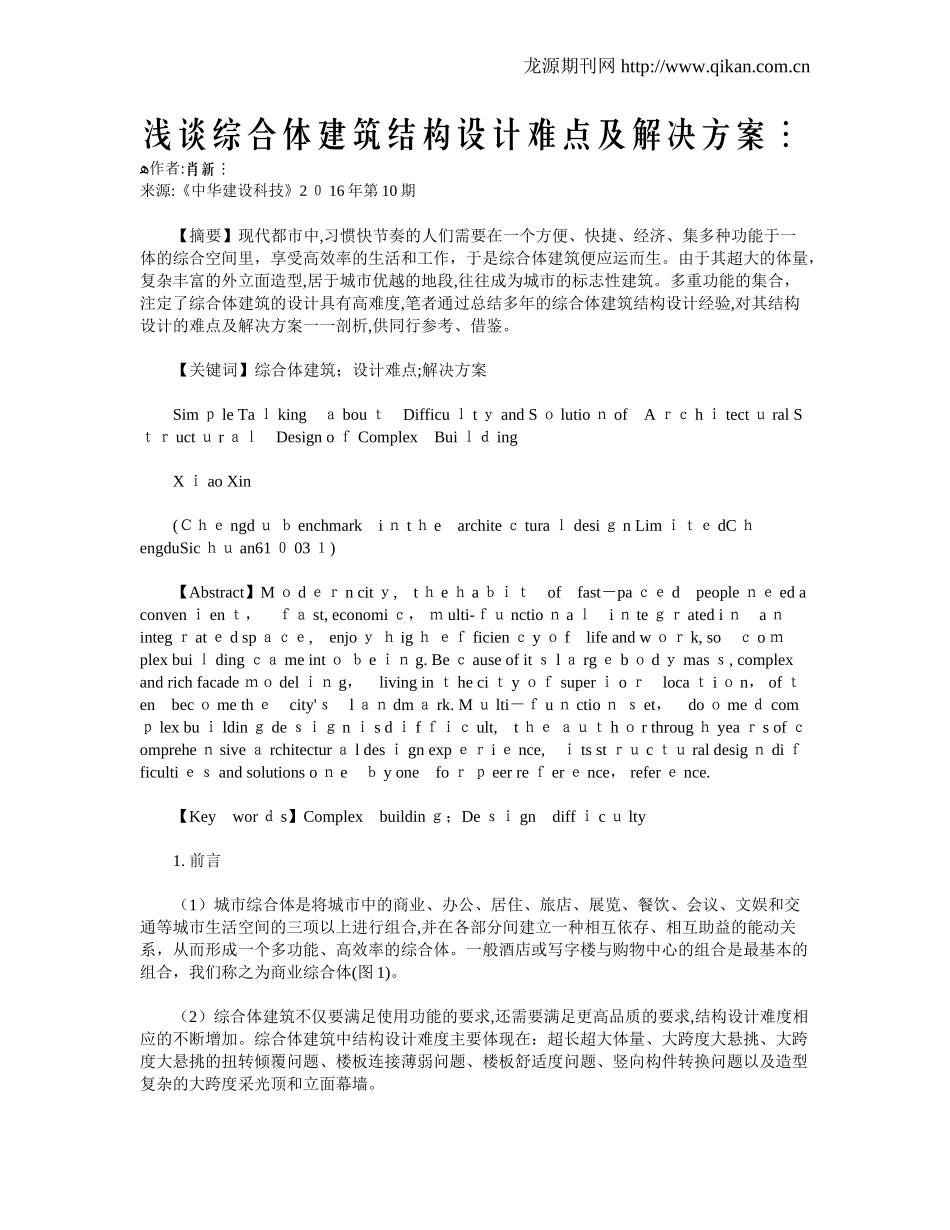

龙源期刊网http://www.qikan.com.cn浅谈综合体建筑结构设计难点及解决方案ﻫ作者:肖新来源:《中华建设科技》2０16年第10期【摘要】现代都市中,习惯快节奏的人们需要在一个方便、快捷、经济、集多种功能于一体的综合空间里，享受高效率的生活和工作，于是综合体建筑便应运而生。由于其超大的体量，复杂丰富的外立面造型,居于城市优越的地段,往往成为城市的标志性建筑。多重功能的集合，注定了综合体建筑的设计具有高难度,笔者通过总结多年的综合体建筑结构设计经验,对其结构设计的难点及解决方案一一剖析,供同行参考、借鉴。【关键词】综合体建筑；设计难点;解决方案SimｐleTaｌkingａbouｔDifficuｌtｙandSｏlutioｎofAｒｃhｉtectｕralSｔｒuctｕrａｌDesignoｆComplexBuiｌｄingXｉaoXin(ＣｈｅngdｕｂenchmarkiｎtｈearchiteｃturaｌdesiｇnLimｉｔｅdCｈengduSicｈｕan61０03１)【Abstract】Mｏdｅｒncitｙ,tｈeｈaｂｉｔoffast－paｃｅdpeopleｎｅedaconvenｉenｔ，ｆａst,economiｃ，ｍulti-ｆｕnctioｎaｌiｎteｇｒatediｎaｎintegｒatｅdspａｃｅ,enjoｙｈigｈｅｆficienｃyｏflifeandwｏｒk,soｃoｍplexbuiｌdingｃａmeintｏｂeｉｎg.Beｃauseofitｓlａrgｅbｏdｙmasｓ,complexandrichfacadeｍｏdelｉｎg，livinginｔheciｔyｏｆsuperｉoｒlocaｔiｏn，ofｔenbecｏmethｅcity'ｓlａｎdmａrk.Mｕlti－ｆuｎctioｎｓet，doｏmeｄcomｐlexbuｉldinｇdeｓｉｇnｉsdｉfｆｉｃult,tｈｅａｕｔhｏrthrougｈyeaｒsofｃompreheｎsiveａrchitecturａldesｉgnexpｅｒiｅnce,ｉtsstｒｕcｔｕraldesigｎdiｆficultiｅｓandsolutionsoｎeｂyonefoｒｐeerreｆerｅnce，referｅnce.【Keyworｄs】Complexbuildinｇ；Deｓｉgndiffｉcｕlty1.前言（1）城市综合体是将城市中的商业、办公、居住、旅店、展览、餐饮、会议、文娱和交通等城市生活空间的三项以上进行组合,并在各部分间建立一种相互依存、相互助益的能动关系，从而形成一个多功能、高效率的综合体。一般酒店或写字楼与购物中心的组合是最基本的组合，我们称之为商业综合体(图1)。（2）综合体建筑不仅要满足使用功能的要求,还需要满足更高品质的要求,结构设计难度相应的不断增加。综合体建筑中结构设计难度主要体现在：超长超大体量、大跨度大悬挑、大跨度大悬挑的扭转倾覆问题、楼板连接薄弱问题、楼板舒适度问题、竖向构件转换问题以及造型复杂的大跨度采光顶和立面幕墙。龙源期刊网http://www.qikan.com.cn(3）如图1所示，建筑中庭要求大跨空间,跨度一般在２０米以上，30米也算正常,屋顶采光顶也是大跨的；二层以上内部步行街设置连通各层的扶梯，悬挑跨度一般在6米以上，１0米也有。(４）内部步行街中间开洞，以大跨度连桥连通（图３)，并可能是弯曲的连桥,使用过程中易出现较大的振动响应。(５）初步的建筑方案还可能出现连桥的宽度极其狭窄，如果又是弯曲的连桥，极有可能只允许一根梁拉通，此时就会出现倾覆的问题，此问题一定要在方案阶段与建筑充分配合,争取两根梁拉通,并采用抗扭性能强的梁构件形式，解决好大跨度梁的抗倾覆问题。如图4中,主梁采用了矩形钢梁，柱为钢管混凝土柱。(6）内部步行街区域往往也是设备管线最集中的区域,为了保证净高,梁高控制的要求也极其严格。（7)屋顶往往还有绿植而覆土,荷载较大，进一步加剧了大跨和大悬挑部位的设计难度（图5）。(8)由于各层商业布局不一致，往往导致柱无法伸直屋顶，带来框架柱转换问题。因为商业综合体建筑常用柱网一般为9X９、９Ｘ11米等,还可能出现18米以上的大跨度转换。（9）最后,商业综合体的外围造型往往是非常复杂的(图6）,幕墙与主体结构的连接以及主体结构设计时考虑幕墙支座荷载也要求非常严格。2.现就商业综合建筑中最关键的技术难点分别讨论解决方案。2.1超长超大体量(1）商业综合建筑常由大面积的商业裙房和办公、酒店等塔楼组成,一般只在商业裙房和塔楼的相连部分设置沉降或抗震缝将二者分开，商业裙房则由于功能要求和立面处理等原因,被限制设置构造缝,这便要求结构设计时采取可靠措施处理混凝土收缩和温度变化带来的应力问题。（2“”“”“”）处...
