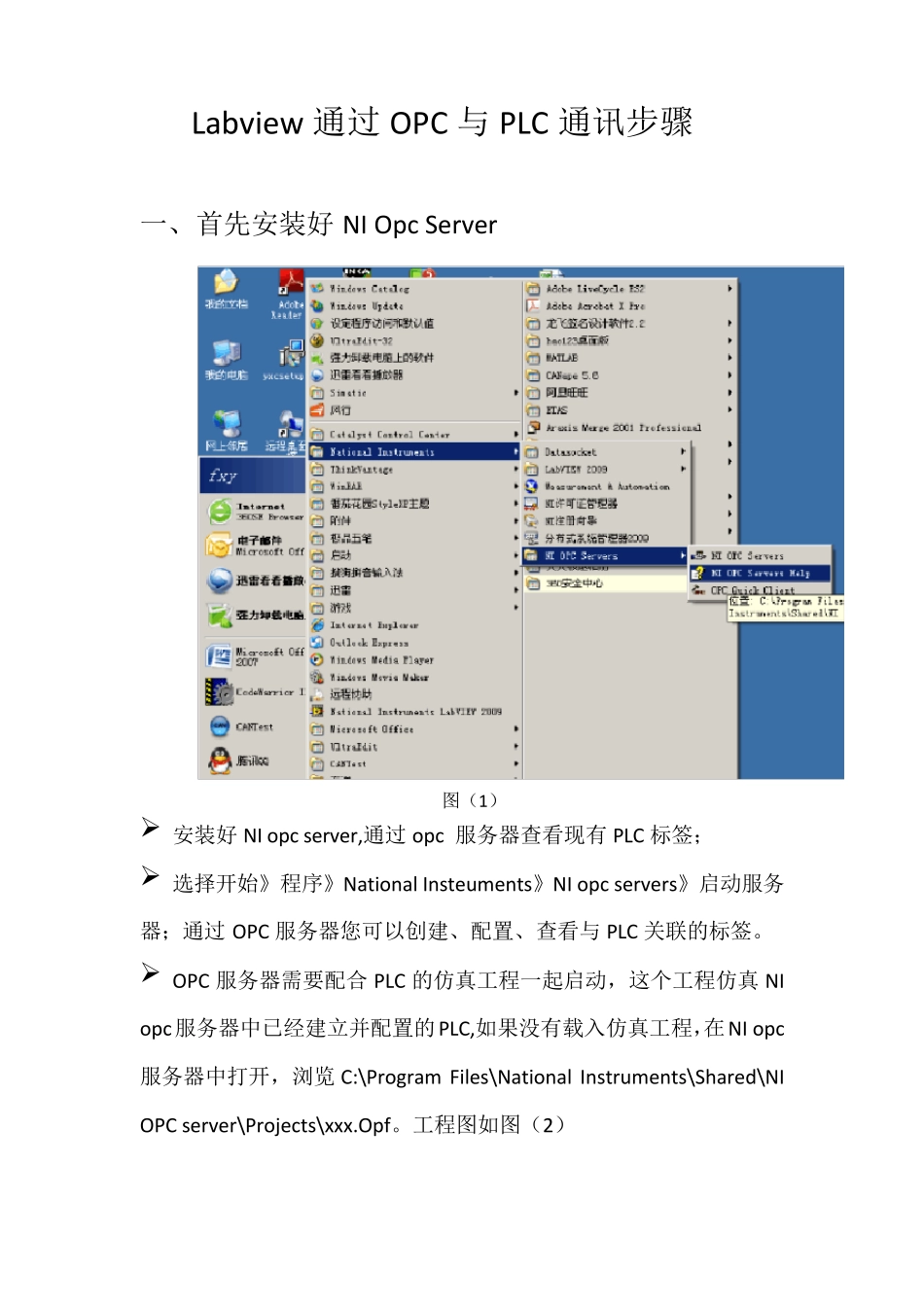

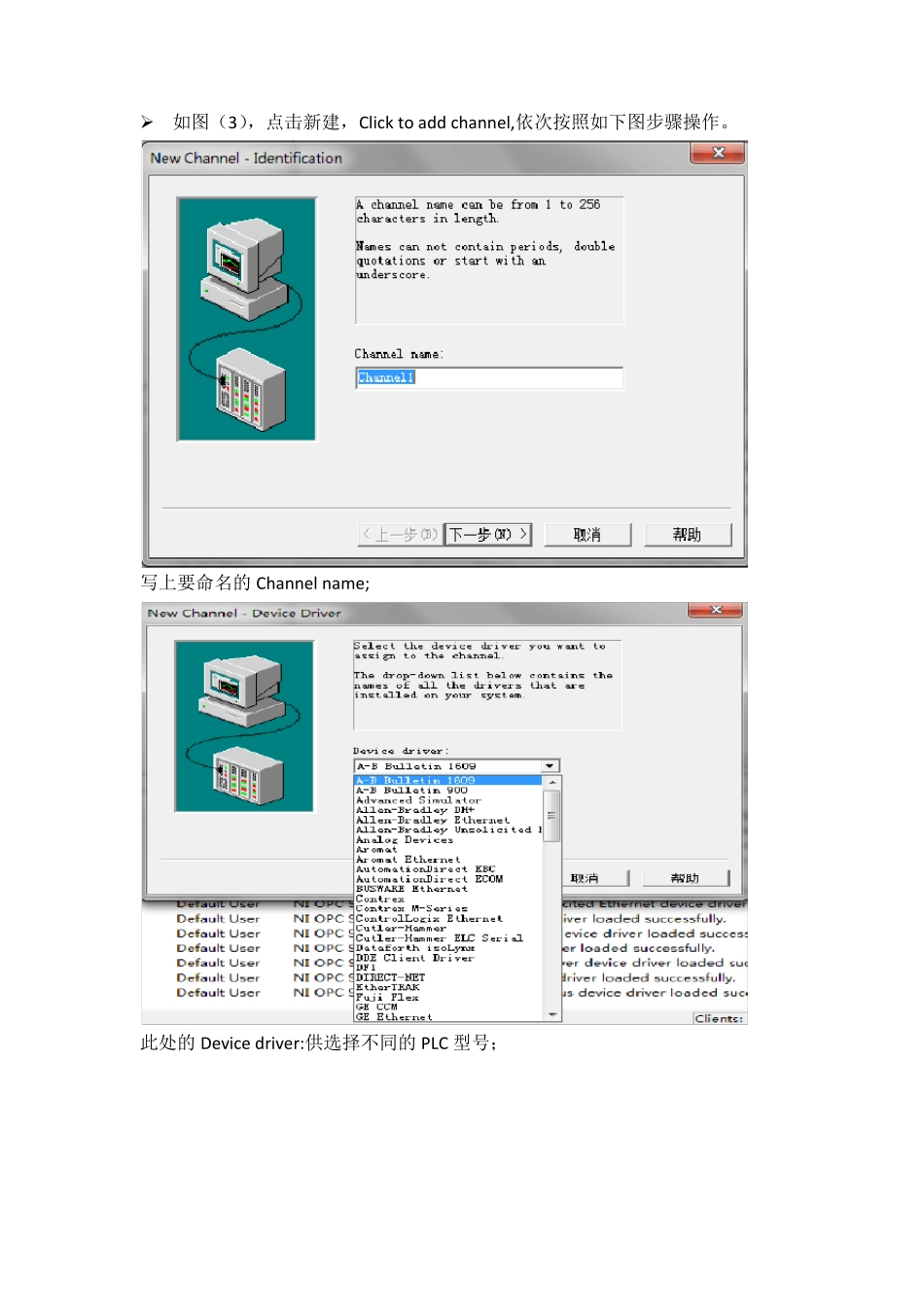

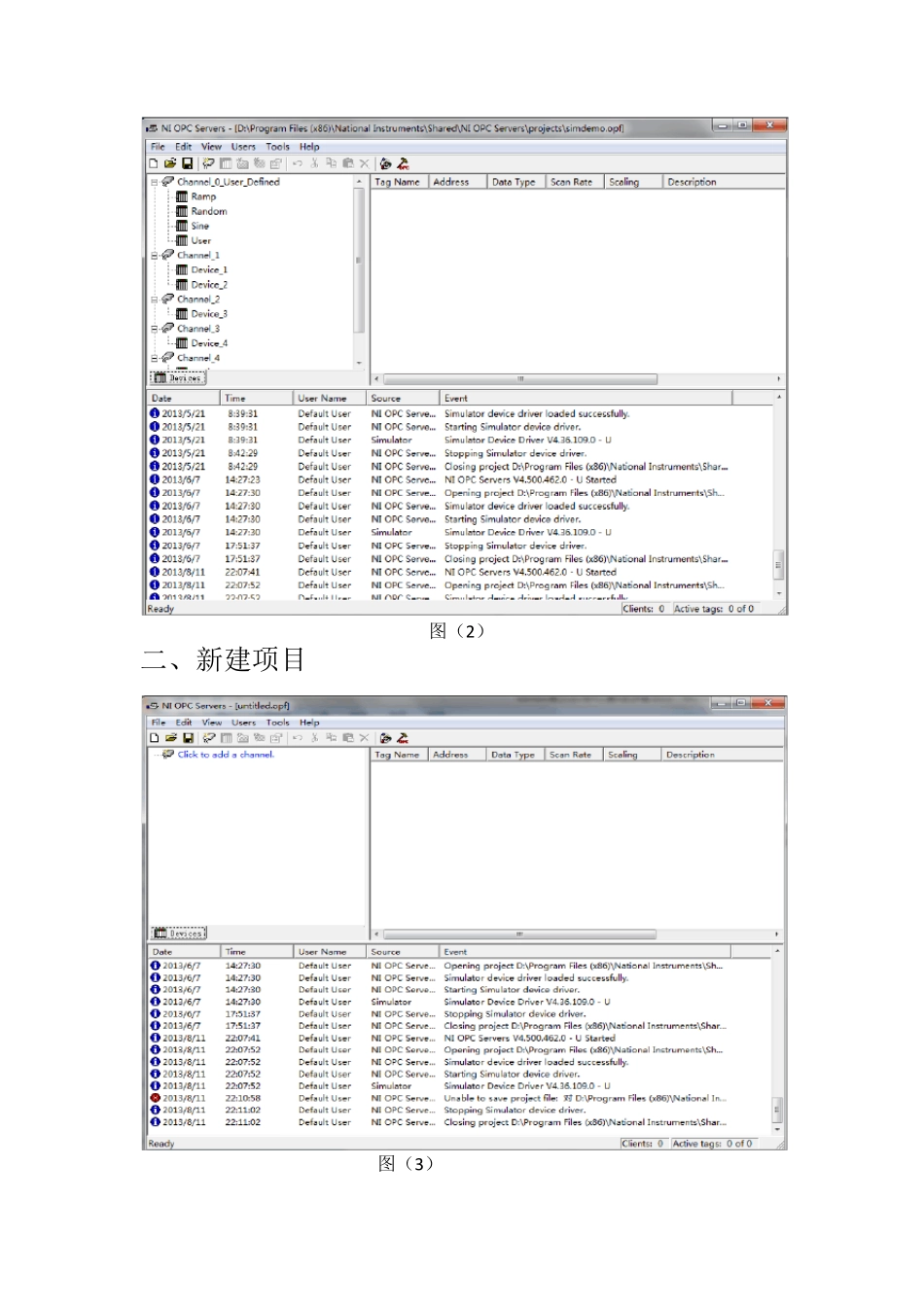

Labview 通过OPC 与PLC 通讯步骤 一、首先安装好 NI Opc Server 图（1） ➢ 安装好 NI opc server,通过opc 服务器查看现有 PLC 标签； ➢ 选择开始》程序》National Insteuments》NI opc servers》启动服务器；通过OPC 服务器您可以创建、配置、查看与PLC 关联的标签。 ➢ OPC 服务器需要配合 PLC 的仿真工程一起启动，这个工程仿真 NI opc服务器中已经建立并配置的PLC,如果没有载入仿真工程，在NI opc服务器中打开，浏览 C:\Program Files\National Instruments\Shared\NI OPC server\Projects\xxx.Opf。工程图如图（2） 图（2） 二、新建项目 图（3） ➢ 如图（3），点击新建，Click to add channel,依次按照如下图步骤操作。 写上要命名的 Channel name; 此处的 Device driver:供选择不同的 PLC 型号； 如选择的通讯方式是232 通讯线，配置如上图，依次配置端口号、波特率、字节数、奇偶性等配置；如是以太网通讯，请选择对应的ip 地址。 Optimization Method:是指读取方式，第一种表示写入所有的标签值；第二种表示把最新的布尔值写入；第三种表示把所有最新的值写入。 Duty Cycle:没读 10 次写一次。 三、新建设备 点击 Click to add device,新建 device。步骤如下图： 写入 device name; 选择PLC 系列；下按照提示点击下一步，直到完成。 四、新建变量 弹出以下界面： ➢ 写上变量名，地址，描述，数据类型，读写方式，刷新速率即可。以上变量配置完成了。 ➢ 在tool 中，点击OPC Quick Client,可启动OPC 快速客户端查看OPC 标签数据。 点击标签，如value 处显示有值，Quality处显示Good 则表示与PLC 通讯成功。保存当前页，因为Labview 调用的就是当前页。 五、在Labview 中建立 I/O Server 在新建项目下新建 I/O Server, ➢ 在新建的I/O 服务器下选择OPC 客户端，点击继续； ➢ 在OPC 服务器框中选择National Intrumens.NIOPCServers ➢ 设置更新速率为（ms）1000,这将创建labview 与OPC 标签的连接，每隔1000（ms）进行更新。 点击ok,将项目文件保存所有，将项目保存为OPCDemoProject;将库保存为OPCDemoLibrary,创建通过 IO 服务器到 OPC 标签的共享变量；右击我的电脑，创建新库，用于连接到PLC 的OPC 的标签；右击新建的库，创建绑定变量；在创建变量绑定窗口中，选择OPC 标签，通过来自于OPC 服务器仿真正弦数据，择共享变量所需的绑定的OPC 标签，如下图： 如此，labview 即可通过共享变量调用此库中的变量。
