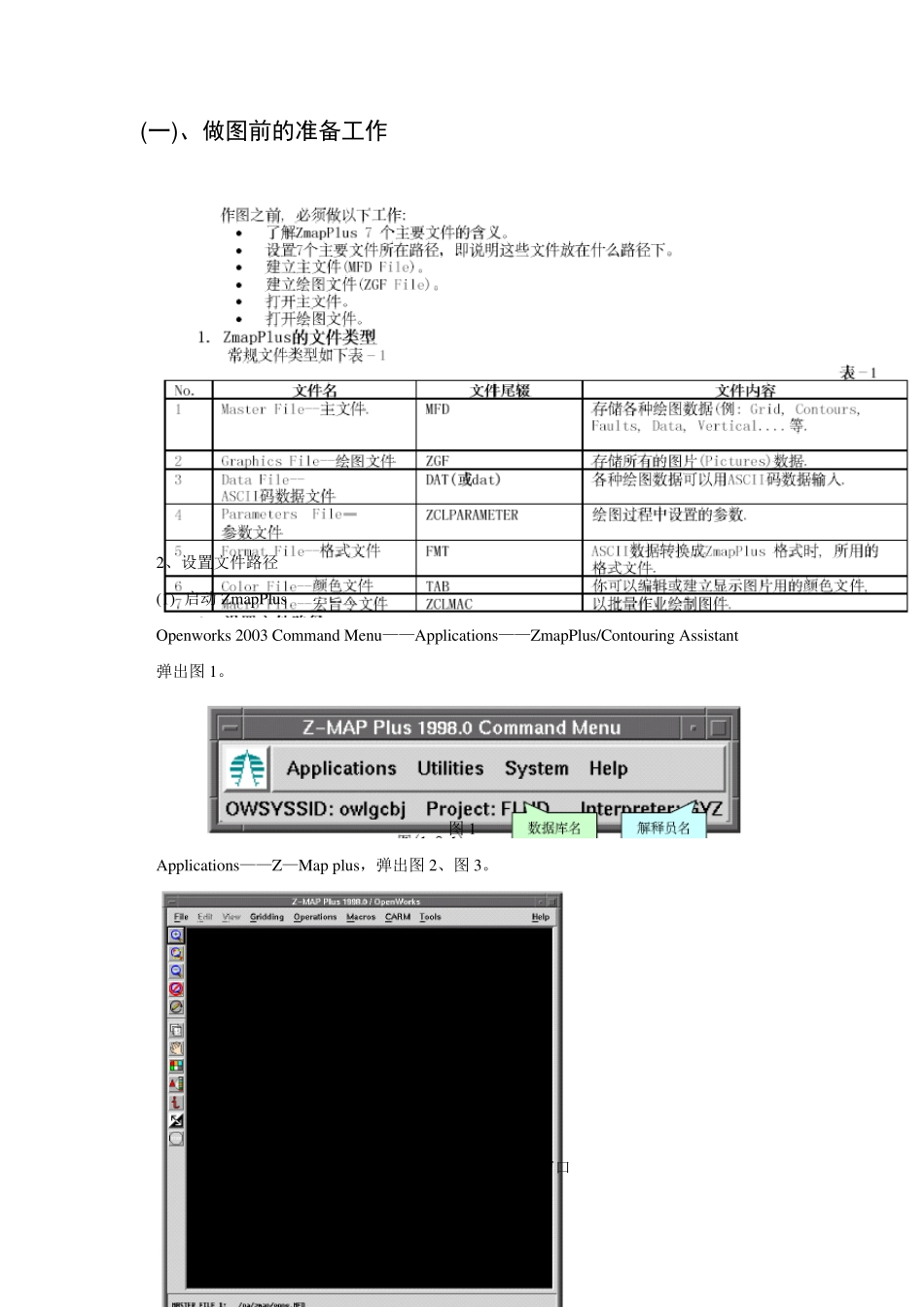

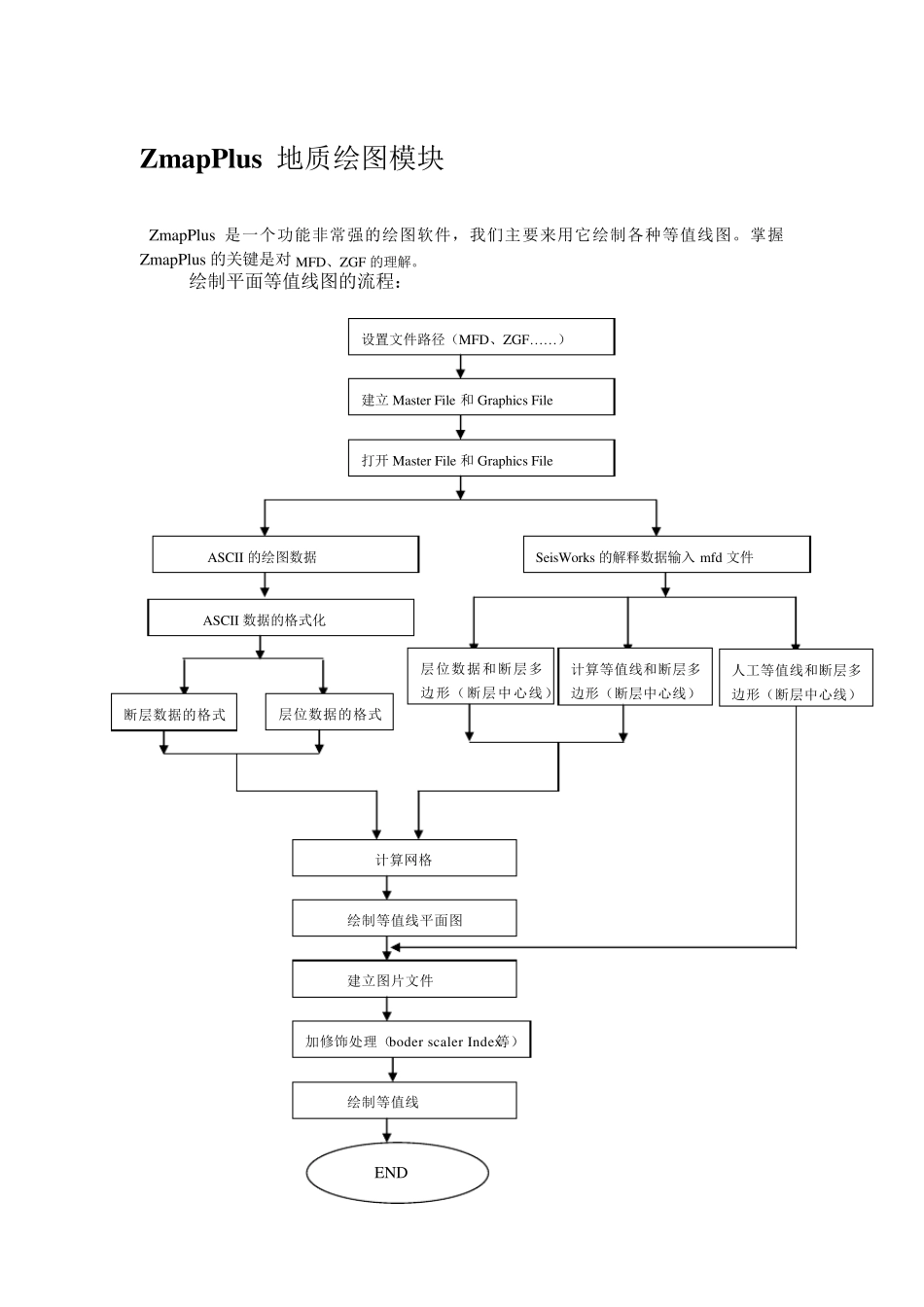

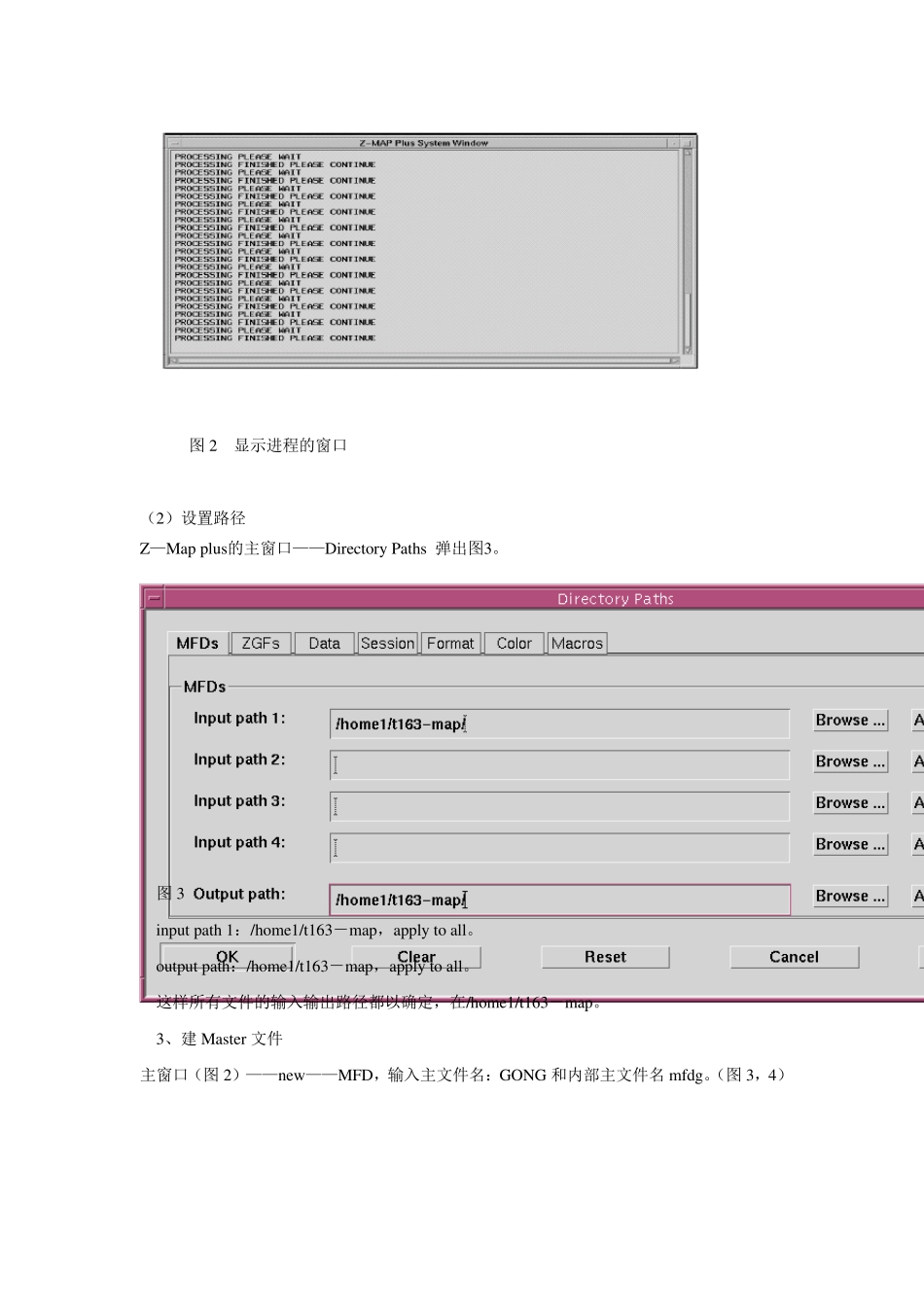

ZmapPlu s 地质绘图模块 ZmapPlu s 是一个功能非常强的绘图软件,我们主要来用它绘制各种等值线图。掌握ZmapPlu s 的关键是对MFD、ZGF 的理解。 绘制平面等值线图的流程: 设置文件路径(MFD、ZGF……) 建立 Master File 和 Graphics File 打开 Master File 和 Graphics File SeisWorks 的解释数据输入 mfd 文件 ASCII 的绘图数据 ASCII 数据的格式化 断层数据的格式层位数据的格式层位数据和断层多边形(断层中心线) 计算等值线和断层多边形(断层中心线) 人工等值线和断层多边形(断层中心线) 计算网格 绘制等值线平面图 建立图片文件 加修饰处理(boder scaler Index等) 绘制等值线 END (一)、做图前的准备工作 2、设置文件路径 (1) 启动ZmapPlus Openw orks 2003 Command Menu——Applications——ZmapPlus/Contouring Assistant 弹出图 1。 图 1 Applications——Z—Map plus,弹出图 2、图 3。 图 2 Z—Map plus 的主窗口 图2 显示进程的窗口 (2)设置路径 Z—Map plus的主窗口——Directory Paths 弹出图3。 图3 input path 1:/home1/t163-map,apply to all。 output path:/home1/t163-map,apply to all。 这样所有文件的输入输出路径都以确定,在/home1/t163-map。 3、建 Master 文件 主窗口(图2)——new——MFD,输入主文件名:GONG 和内部主文件名 mfdg。(图3,4) 图3 图4 4、建Graphics 文件 主窗口(图2)——new ——ZGF,输入主文件名:GONG 和内部主文件名 mfdg。(图5) 图5 5、打开 Master 文件 主窗口——File——Open——MFD Open/Close(图5) 图5 图6 6、打开Graphics 文件 主窗口——File——Open——ZGF Open/Close(图 6) (二)、用 AS CII 码磁盘文件绘制平面图 输入断层 ASCII 文件时,注意将文件类型设为“FALT”。 加修饰处理,包括:  加图形边框  加(X,Y)坐标标记  加比例尺图标  加图头说明  加指北针、责任栏等。 1、输入并格式化 ASCII 码文件 主窗口——File——Import——ASCII(Import),弹出窗口图 7 (1)选择数据文件 图 7 单击 Select a Disk File for ONPUT,弹出图 8,选择合适的数据文件。 图8 (2)编辑格式文件 单击图8 第一行,弹出层位数据(假设为T6),图中第一列为线号,第二列为道号,第三列为 横坐标X,第...
