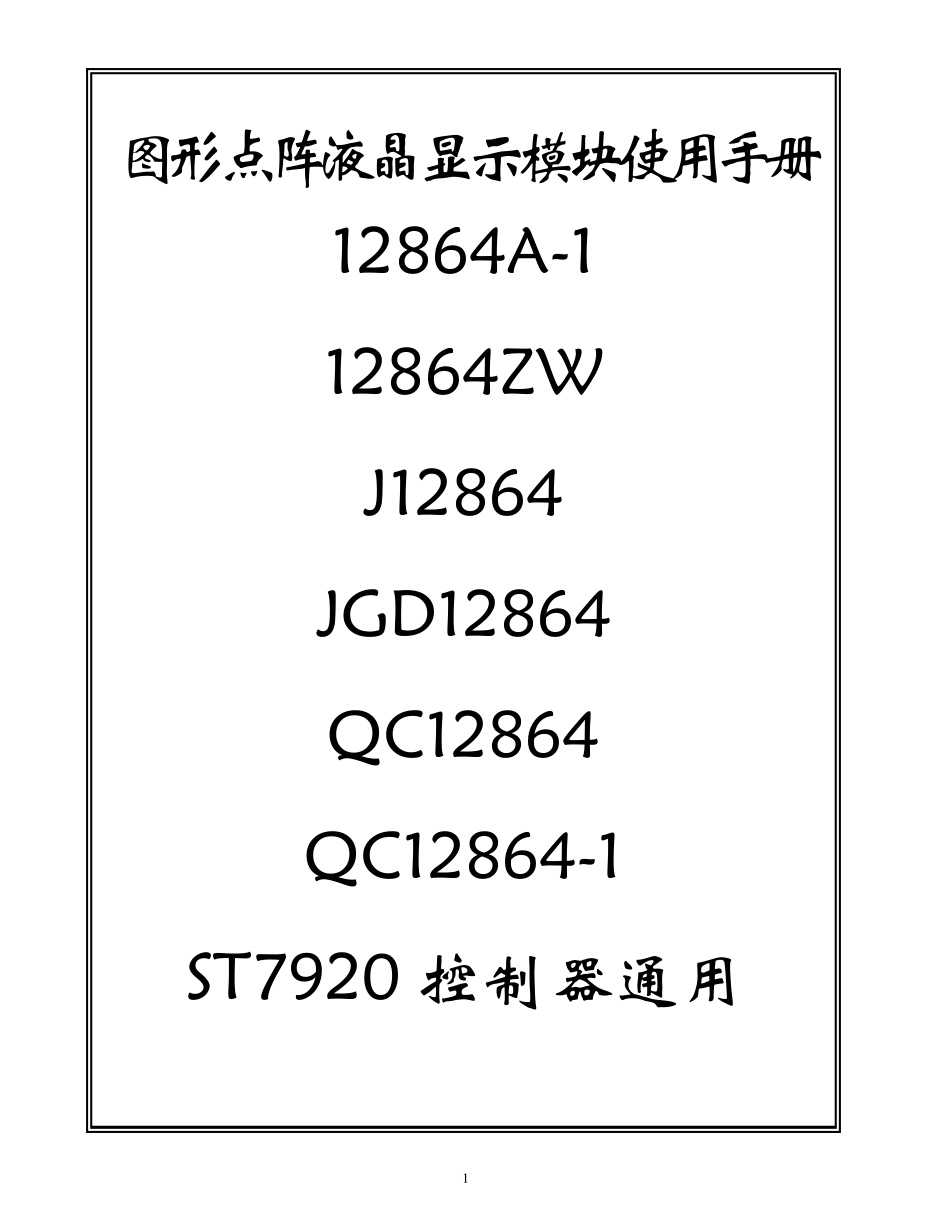

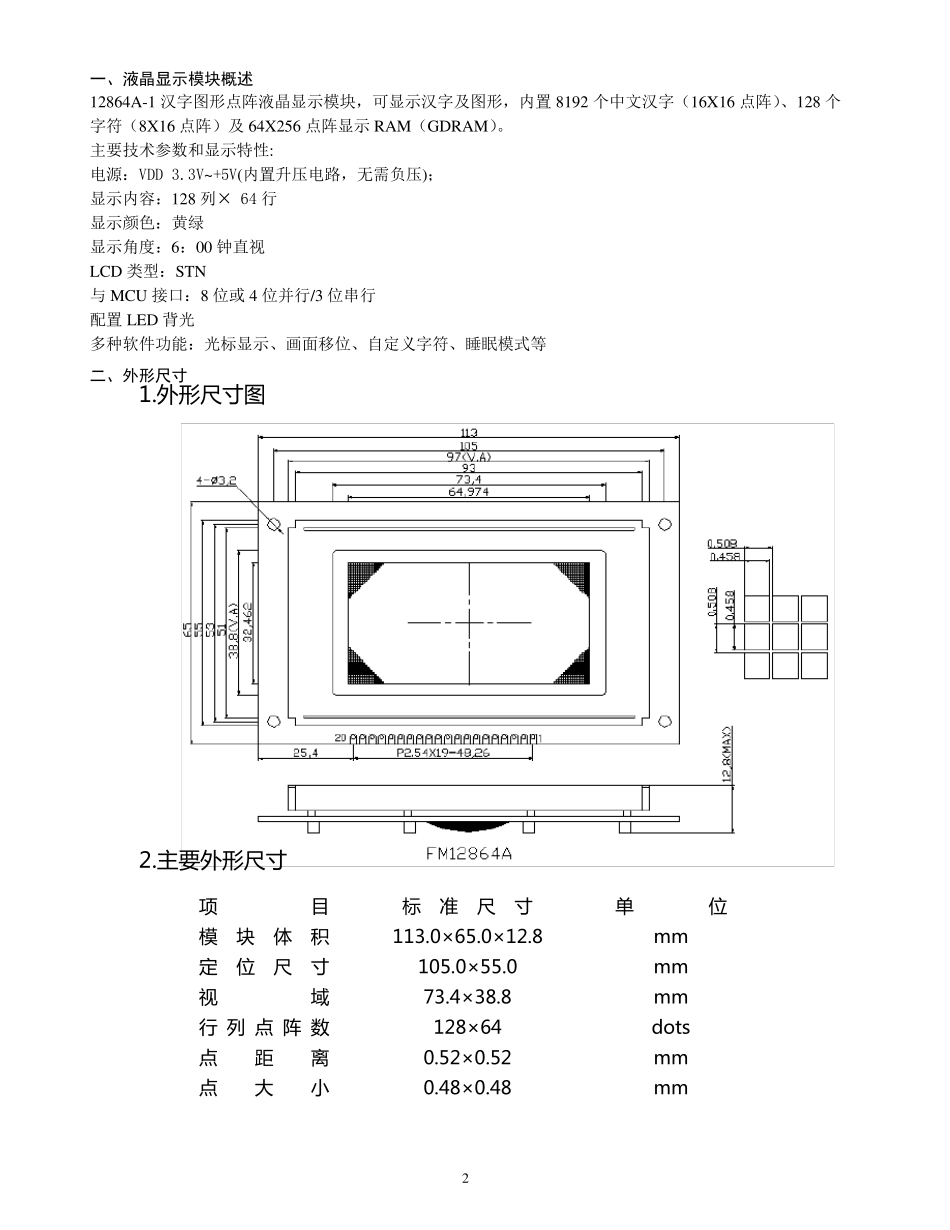

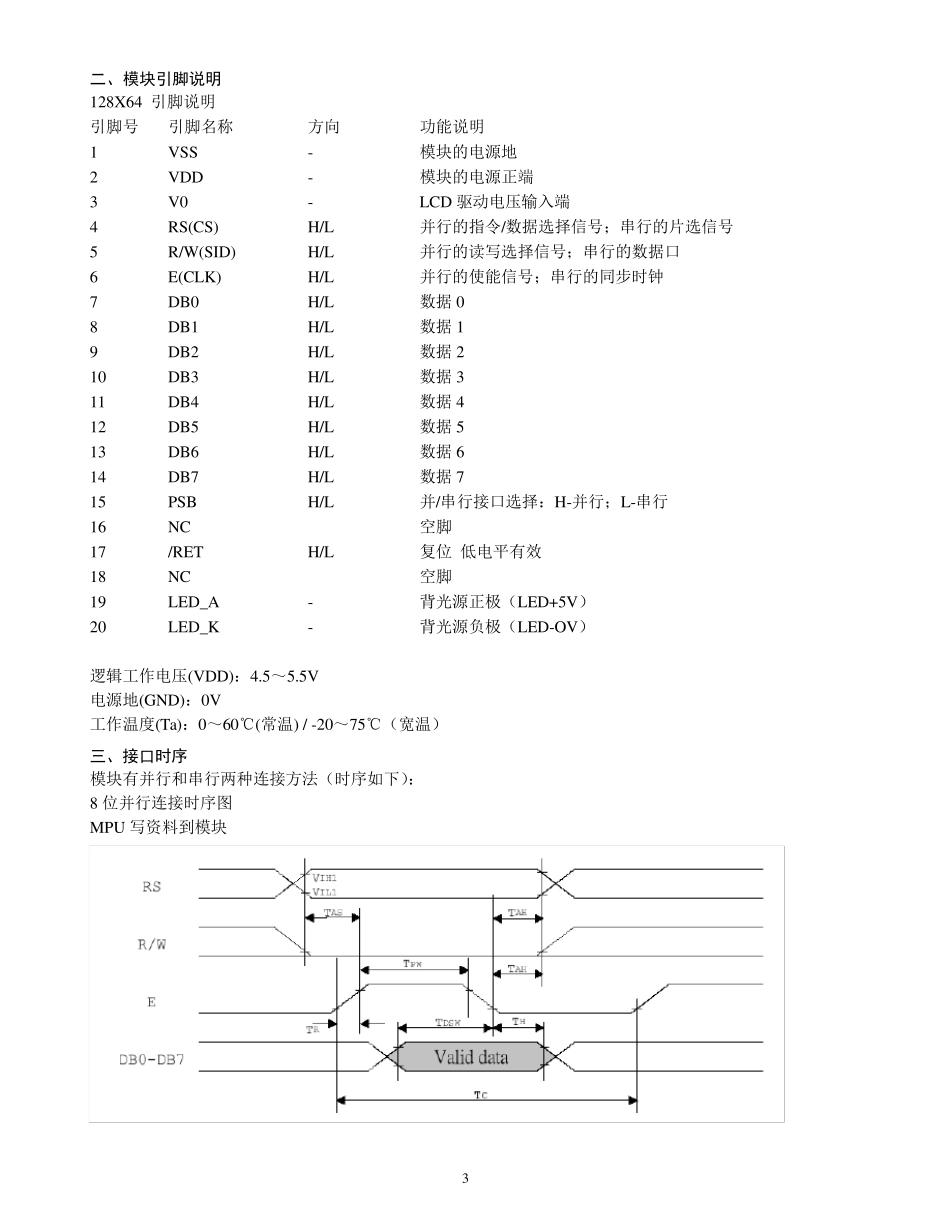

1 图 形 点 阵 液 晶 显 示 模 块 使 用 手 册 12864A-1 12864ZW J12864 JGD12864 QC12864 QC12864-1 ST7920 控 制 器 通 用 2 一、液晶显示模块概述 12864A-1 汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192 个中文汉字（16X16 点阵）、128 个字符（8X16 点阵）及64X256 点阵显示RAM（GDRAM）。 主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)； 显示内容：128 列× 64 行 显示颜色：黄绿 显示角度：6：00 钟直视 LCD 类型：STN 与 MCU 接口：8 位或 4 位并行/3 位串行 配置LED 背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等 二、外形尺寸 1.外 形 尺 寸 图 2.主要 外 形 尺 寸 项 目 标 准 尺 寸 单 位 模 块 体 积 113.0×65.0×12.8 mm 定 位 尺 寸 105.0×55.0 mm 视 域 73.4×38.8 mm 行 列 点 阵 数 128×64 dots 点 距 离 0.52×0.52 mm 点 大 小 0.48×0.48 mm 3 二、模块引脚说明 128X64 引脚说明 引脚号 引脚名称 方向 功能说明 1 VSS - 模块的电源地 2 VDD - 模块的电源正端 3 V0 - LCD 驱动电压输入端 4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号 5 R/W(SID) H/L 并行的读写选择信号；串行的数据口 6 E(CLK) H/L 并行的使能信号；串行的同步时钟 7 DB0 H/L 数据0 8 DB1 H/L 数据1 9 DB2 H/L 数据2 10 DB3 H/L 数据3 11 DB4 H/L 数据4 12 DB5 H/L 数据5 13 DB6 H/L 数据6 14 DB7 H/L 数据7 15 PSB H/L 并/串行接口选择：H-并行；L-串行 16 NC 空脚 17 /RET H/L 复位 低电平有效 18 NC 空脚 19 LED_A - 背光源正极（LED+5V） 20 LED_K - 背光源负极（LED-OV） 逻辑工作电压(VDD)：4.5～5.5V 电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温） 三、接口时序 模块有并行和串行两种连接方法（时序如下）： 8 位并行连接时序图 MPU 写资料到模块 4 MPU 从模块读出资料 2、串行连接时序图 串行数据传送共分三个字节完成： 第一字节：串口控制—格式 11111ABC A 为数据传送方向控制：H 表示数据从LCD 到MCU，L 表示数据从MCU 到LCD B 为数据类型选择：H 表示数据是显示数据，L 表示数据是控制指令 C 固定为0 第二字节...
