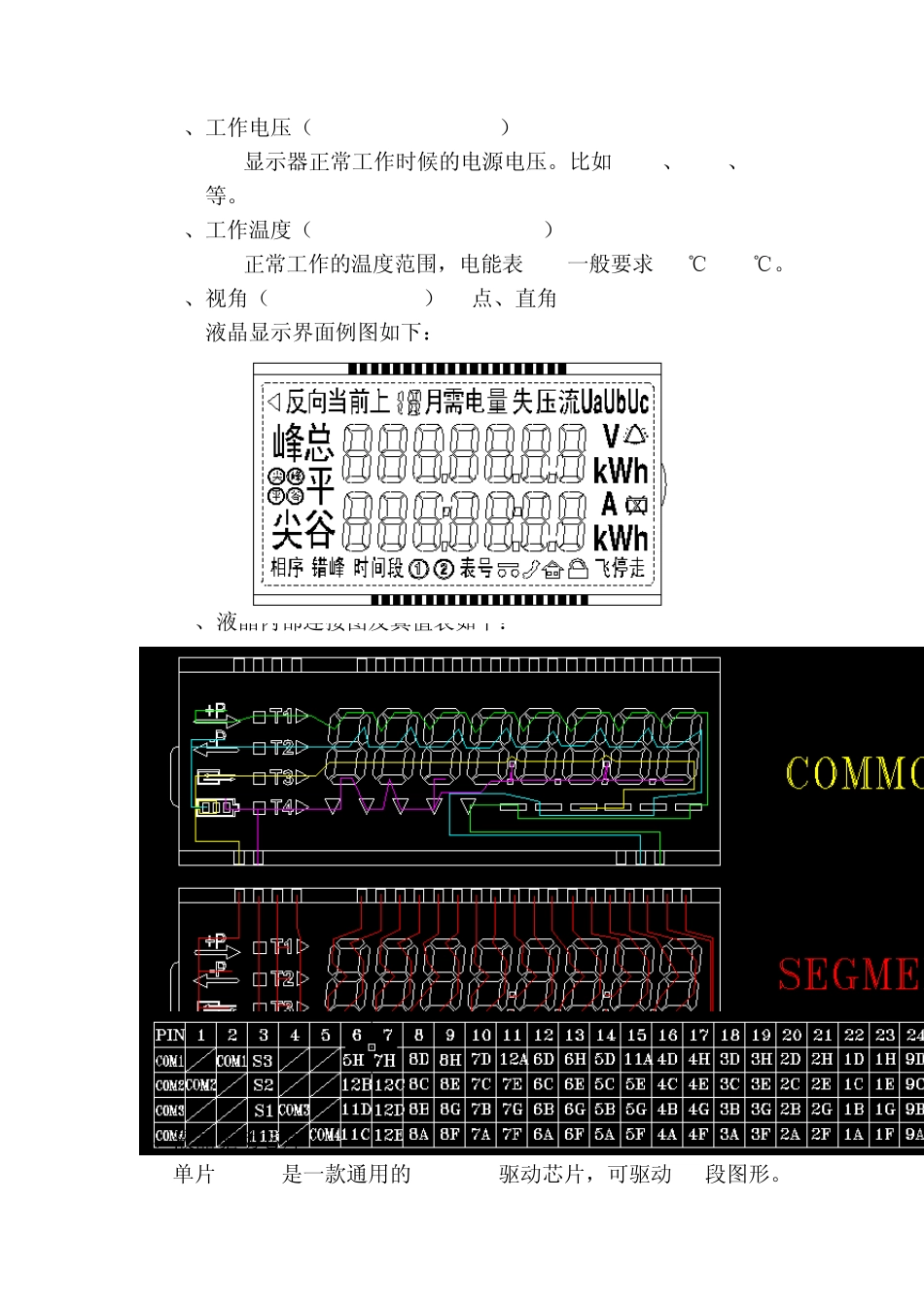

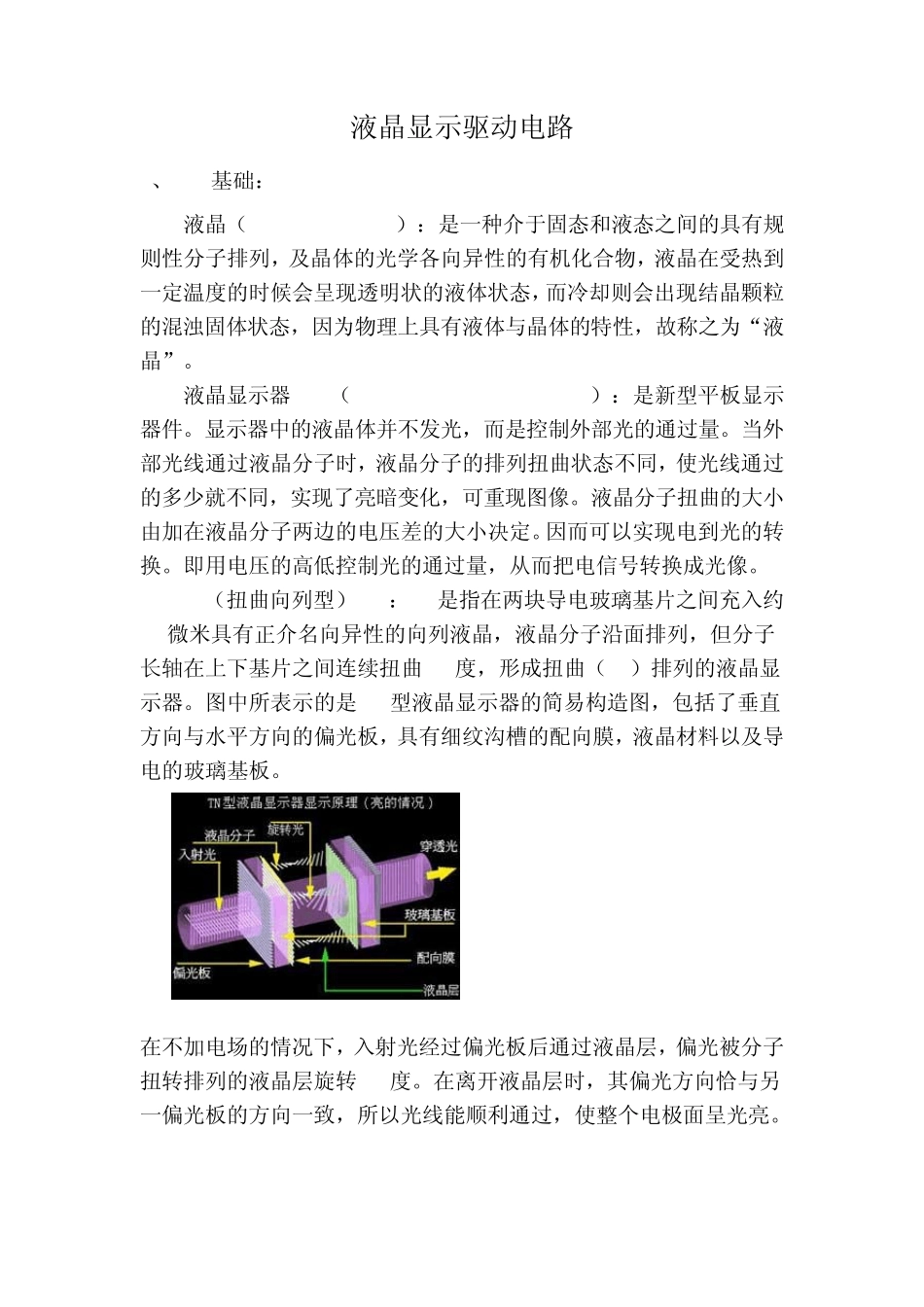

液晶显示驱动电路 1、LCD基础： 液晶（Liquid Crystal）：是一种介于固态和液态之间的具有规则性分子排列，及晶体的光学各向异性的有机化合物，液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为物理上具有液体与晶体的特性，故称之为“液晶”。 液晶显示器 LCD（Liquid Crystal Display）：是新型平板显示器件。显示器中的液晶体并不发光，而是控制外部光的通过量。当外部光线通过液晶分子时，液晶分子的排列扭曲状态不同，使光线通过的多少就不同，实现了亮暗变化，可重现图像。液晶分子扭曲的大小由加在液晶分子两边的电压差的大小决定。因而可以实现电到光的转换。即用电压的高低控制光的通过量，从而把电信号转换成光像。 TN（扭曲向列型）LCD：TN是指在两块导电玻璃基片之间充入约10微米具有正介名向异性的向列液晶，液晶分子沿面排列，但分子长轴在上下基片之间连续扭曲 90度，形成扭曲（TN）排列的液晶显示器。图中所表示的是TN型液晶显示器的简易构造图，包括了垂直方向与水平方向的偏光板，具有细纹沟槽的配向膜，液晶材料以及导电的玻璃基板。 在不加电场的情况下，入射光经过偏光板后通过液晶层，偏光被分子扭转排列的液晶层旋转 90度。在离开液晶层时，其偏光方向恰与另一偏光板的方向一致，所以光线能顺利通过，使整个电极面呈光亮。 当加入电场的情况时，每个液晶分子的光轴转向与电场方向一致。液晶层也因此失去了旋光的能力，结果来自入射偏光片的偏光，其方向与另一偏光片的偏光方向成垂直的关系，并无法通过，这样电极面就呈现黑暗的状态。 TN型的显像原理是将液晶材料置于两片贴附光轴垂直偏光板的透明导电玻璃间，液晶分子会依附向膜的细沟槽方向，按序旋转排列。如果电场未形成，光线就会顺利的从偏光板射入，液晶分子将其行进方向旋转，然后从另一边射出。如果在两片导电玻璃通电之后，玻璃间就会造成电场，进而影响其间液晶分子的排列，使分子棒进行扭转，光线便无法穿透，进而遮住光源。这样得到光暗对比的现象，就叫做扭转式向列场效应，简称TNFE（twisted nematic field effect）。电子领域中所用的液晶显示器，几乎都是用扭转式向列场效应原理制成的。 2、一般液晶显示器的产品规格项目 1．显示方法（display type） 指液晶的显示方法。它包括驱动方式、液晶模式和光源调制。 （1） 驱动方式：1/4占空比、1/3偏压 （2） 液晶模式：主要有 TN、...
