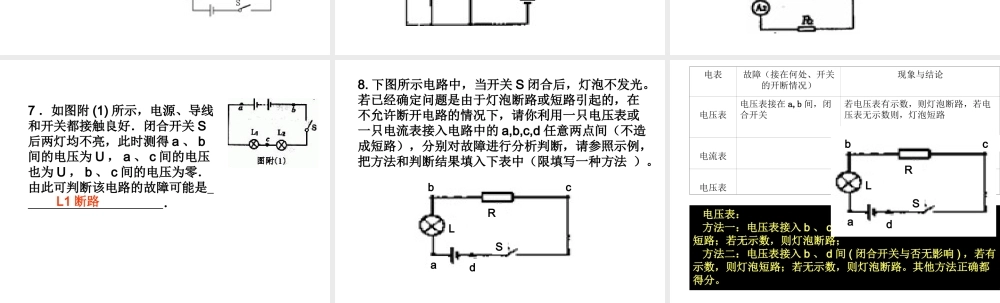

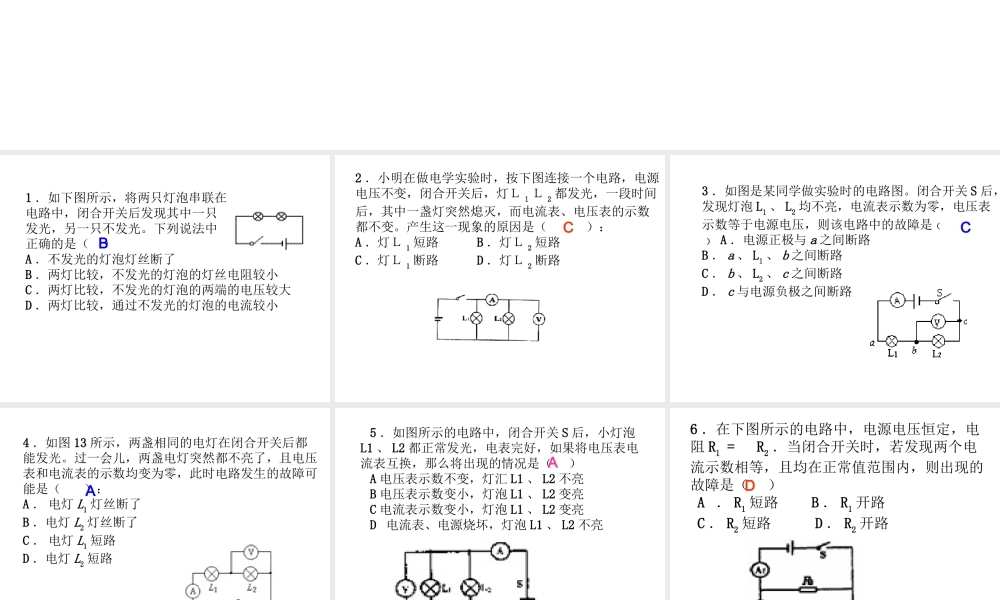

“ 电 学” 复 习—— 电路故障1 ．如下图所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中 正确的是（）A ．不发光的灯泡灯丝断了B ．两灯比较，不发光的灯泡的灯丝电阻较小C ．两灯比较，不发光的灯泡的两端的电压较大D ．两灯比较，通过不发光的灯泡的电流较小B 2 ．小明在做电学实验时，按下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ 1 Ｌ 2 都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数 都不变。产生这一现象的原因是（）：A ．灯Ｌ 1 短路B ．灯Ｌ 2 短路C ．灯Ｌ 1 断路D ．灯Ｌ 2 断路C3 ．如图是某同学做实验时的电路图。闭合开关 S 后，发现灯泡 L1 、 L2 均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ） A ．电源正极与 a 之间断路B ． a 、 L1 、 b 之间断路C ． b 、 L2 、 c 之间断路D ． c 与电源负极之间断路C4 ．如图 13 所示，两盏相同的电灯在闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可 能是（）：A ． 电灯 L1 灯丝断了B ．电灯 L2 灯丝断了C ． 电灯 L1 短路D ．电灯 L2 短路A5 ．如图所示的电路中，闭合开关 S 后，小灯泡L1 、 L2 都正常发光，电表完好，如果将电压表电 流表互换，那么将出现的情况是（）A 电压表示数不变，灯汇 L1 、 L2 不亮B 电压表示数变小，灯泡 L1 、 L2 变亮C 电流表示数变小，灯泡 L1 、 L2 变亮D 电流表、电源烧坏，灯泡 L1 、 L2 不亮A6 ．在下图所示的电路中，电源电压恒定，电阻 R1 = R2 ．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的 故障是（） A ． R1 短路B ． R1 开路 C ． R2 短路D ． R2 开路D7 ．如图附 (1) 所示，电源、导线和开关都接触良好．闭合开关 S后两灯均不亮，此时测得 a 、 b间的电压为 U ， a 、 c 间的电压也为 U ， b 、 c 间的电压为零．由此可判断该电路的故障可能是 ．L1 断路8. 下图所示电路中，当开关 S 闭合后，灯泡不发光。若已经确定问题是由于灯泡断路或短路引起的，在不允许断开电路的情况下，请你利用一只电压表或一只电流表接入电路中的 a,b,c,d 任意两点间（不造成短路），分别对故障进行分析判断，请参...
