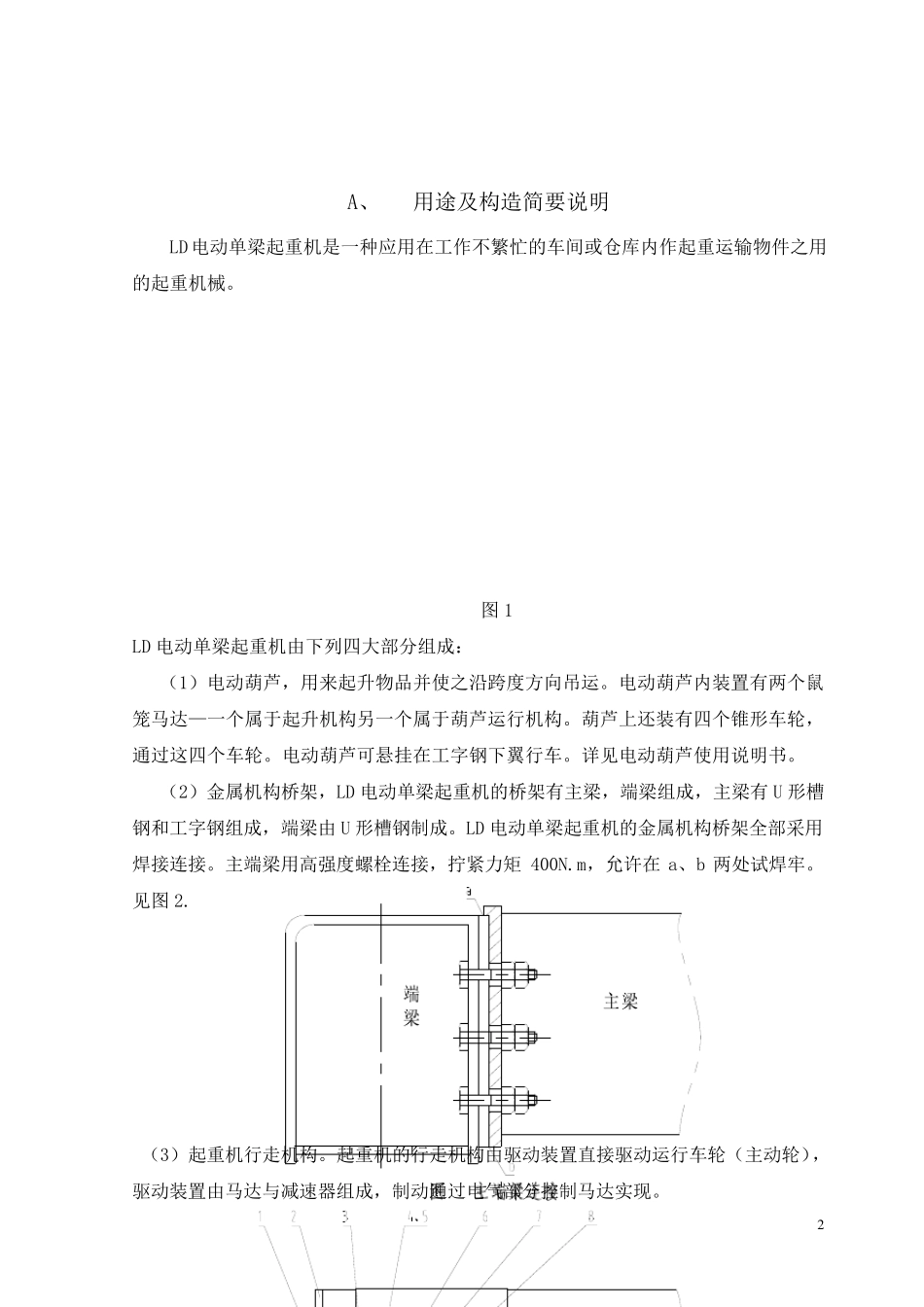

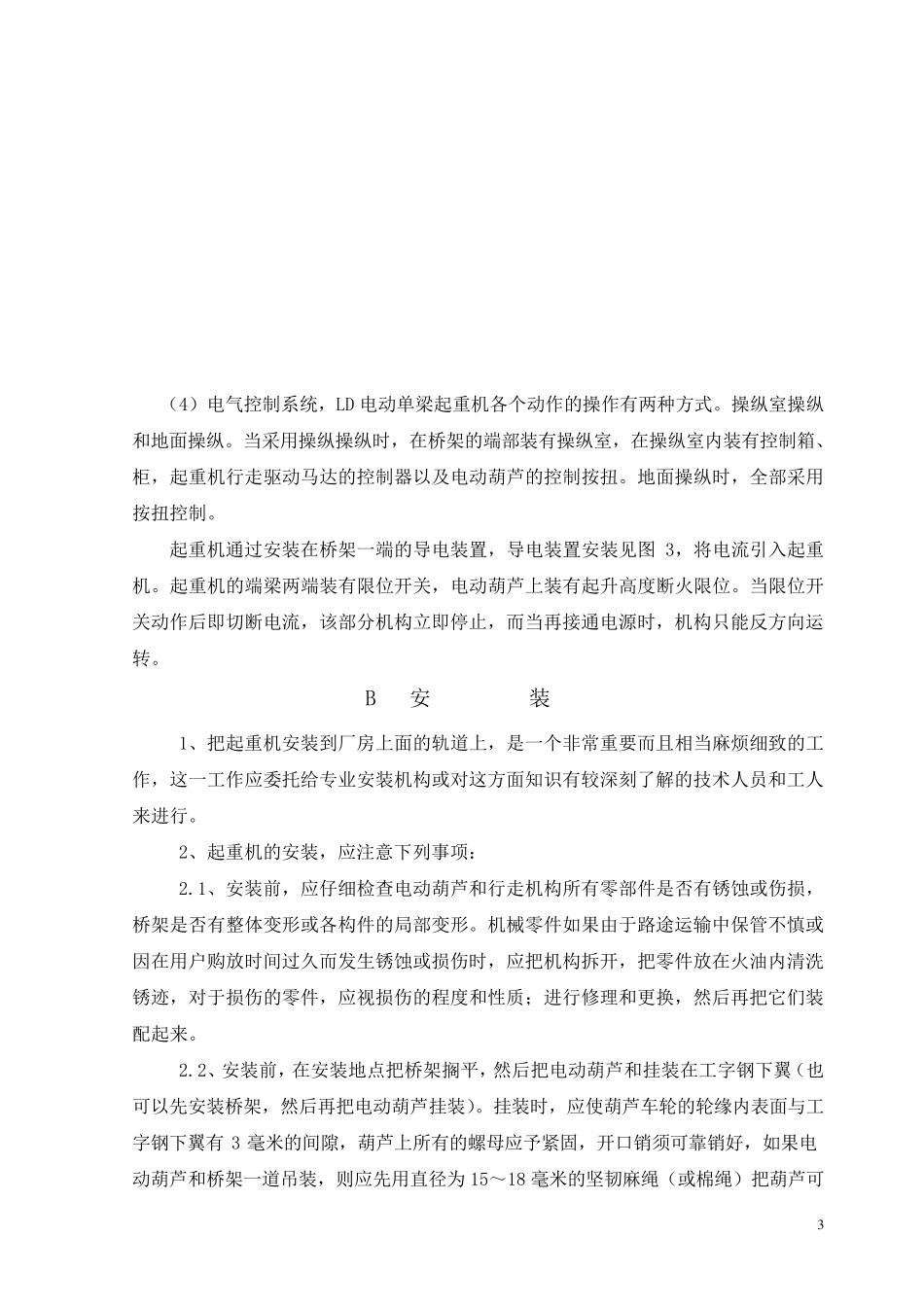

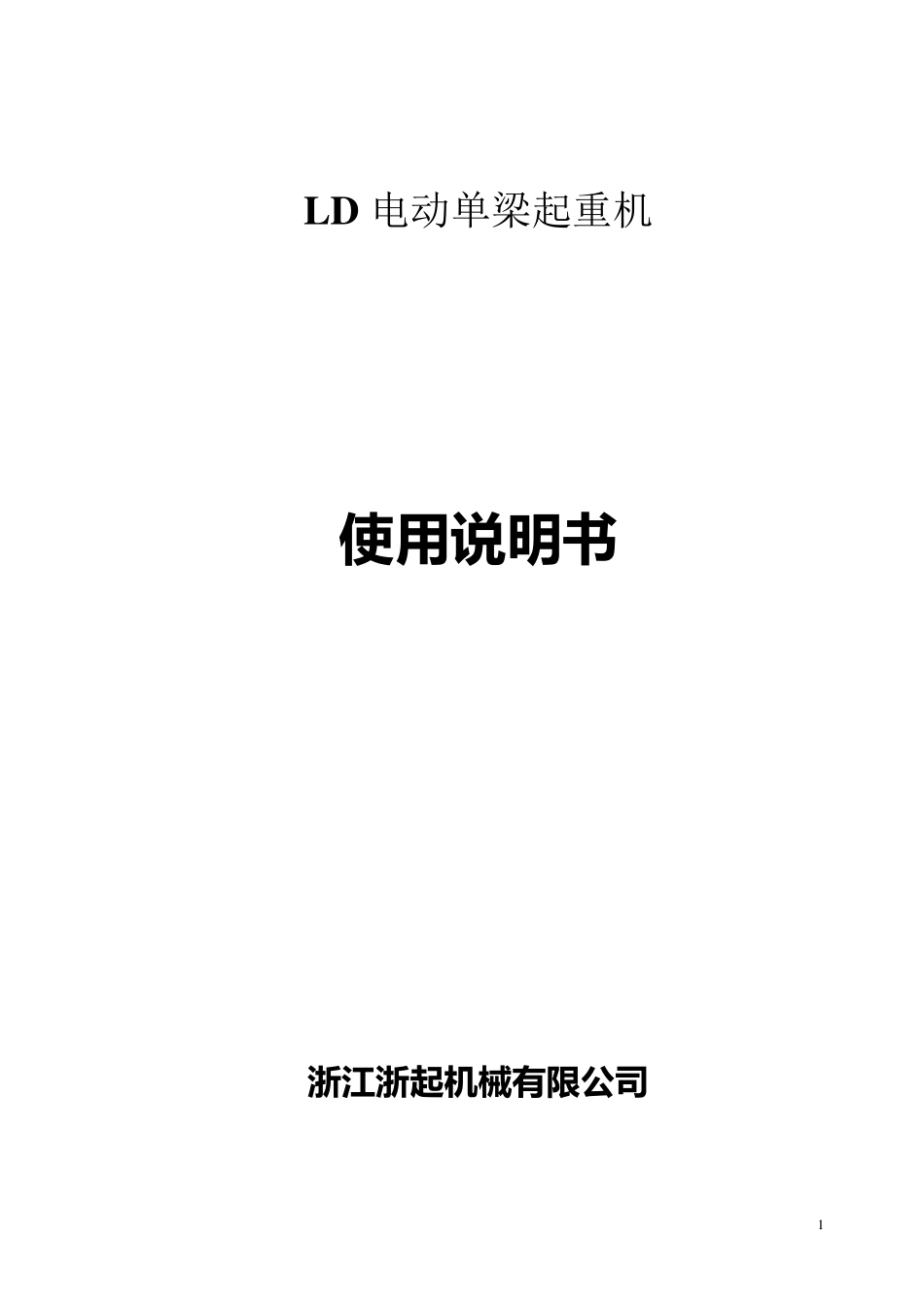

1 LD 电动单梁起重机 使 用 说 明 书 浙江浙起机械有限公司 2 A、 用途及构造简要说明 LD 电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。 图1 LD 电动单梁起重机由下列四大部分组成： （1）电动葫芦，用来起升物品并使之沿跨度方向吊运。电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。葫芦上还装有四个锥形车轮，通过这四个车轮。电动葫芦可悬挂在工字钢下翼行车。详见电动葫芦使用说明书。 （2）金属机构桥架，LD 电动单梁起重机的桥架有主梁，端梁组成，主梁有U 形槽钢和工字钢组成，端梁由U 形槽钢制成。LD 电动单梁起重机的金属机构桥架全部采用焊接连接。主端梁用高强度螺栓连接，拧紧力矩 400N.m，允许在a、b 两处试焊牢。见图2. （3）起重机行走机构。起重机的行走机构由驱动装置直接驱动运行车轮（主动轮），驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。 3 （4）电气控制系统，LD 电动单梁起重机各个动作的操作有两种方式。操纵室操纵和地面操纵。当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。地面操纵时，全部采用按扭控制。 起重机通过安装在桥架一端的导电装置，导电装置安装见图 3，将电流引入起重机。起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。 B 安 装 1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。 2、起重机的安装，应注意下列事项： 2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形 或各构件的局 部变形 。机械 零件如 果 由 于 路 途 运输 中 保 管 不 慎 或因 在用户 购 放 时间 过久 而发 生 锈蚀或损伤时，应把机构拆 开，把零件放 在火油 内清 洗锈迹 ，对于 损伤的零件，应视 损伤的程 度和性 质 ； 进行修 理 和更 换 ，然 后再把它 们 装配 起来。 2.2、安装前，在安装地点 把桥架搁 平 ，然 后把电动葫芦和挂 装在工字 钢 下翼 （也可 以先 安装桥架，然 后再把电动葫芦挂 装）。...
