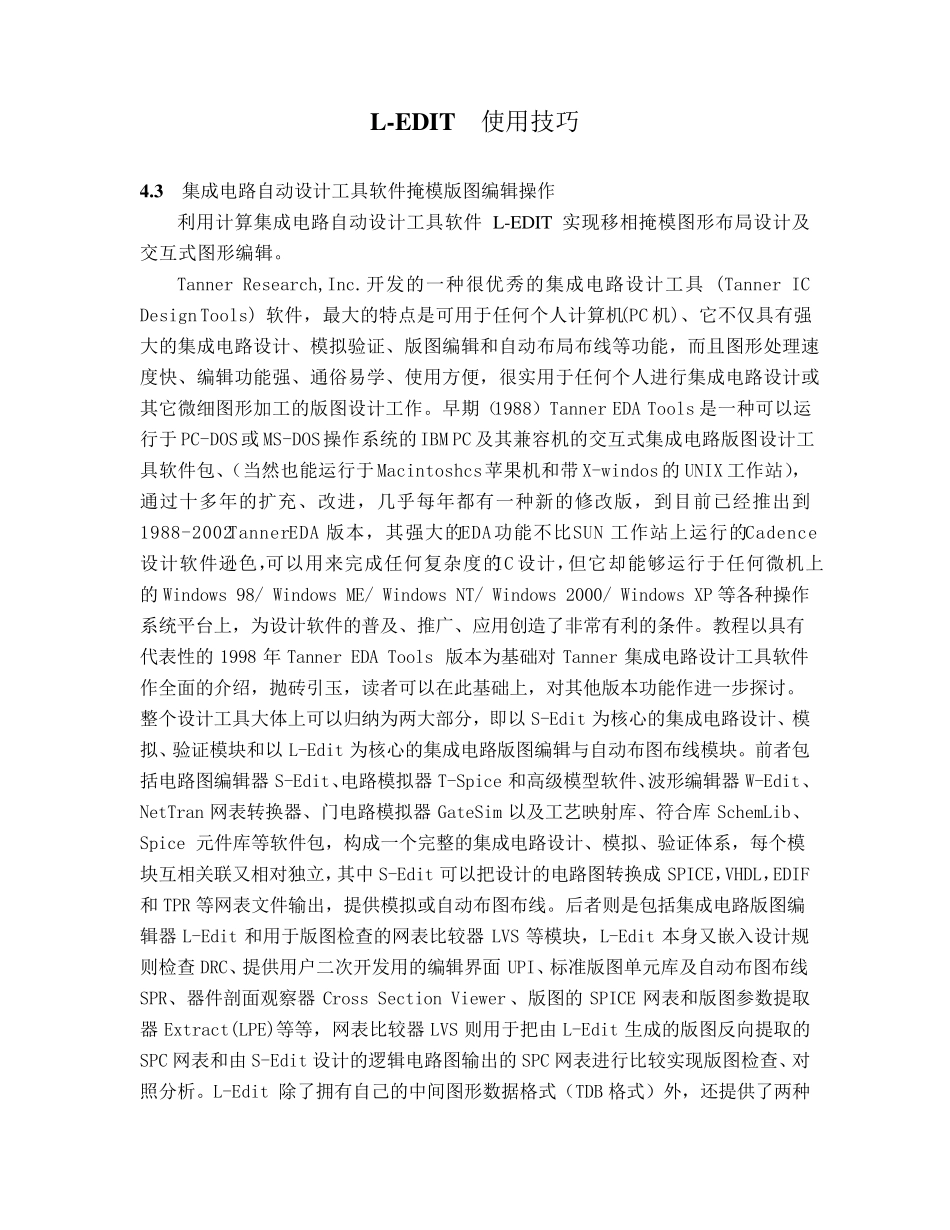

Ledit使用技巧(陈老师)_第1页
1/20

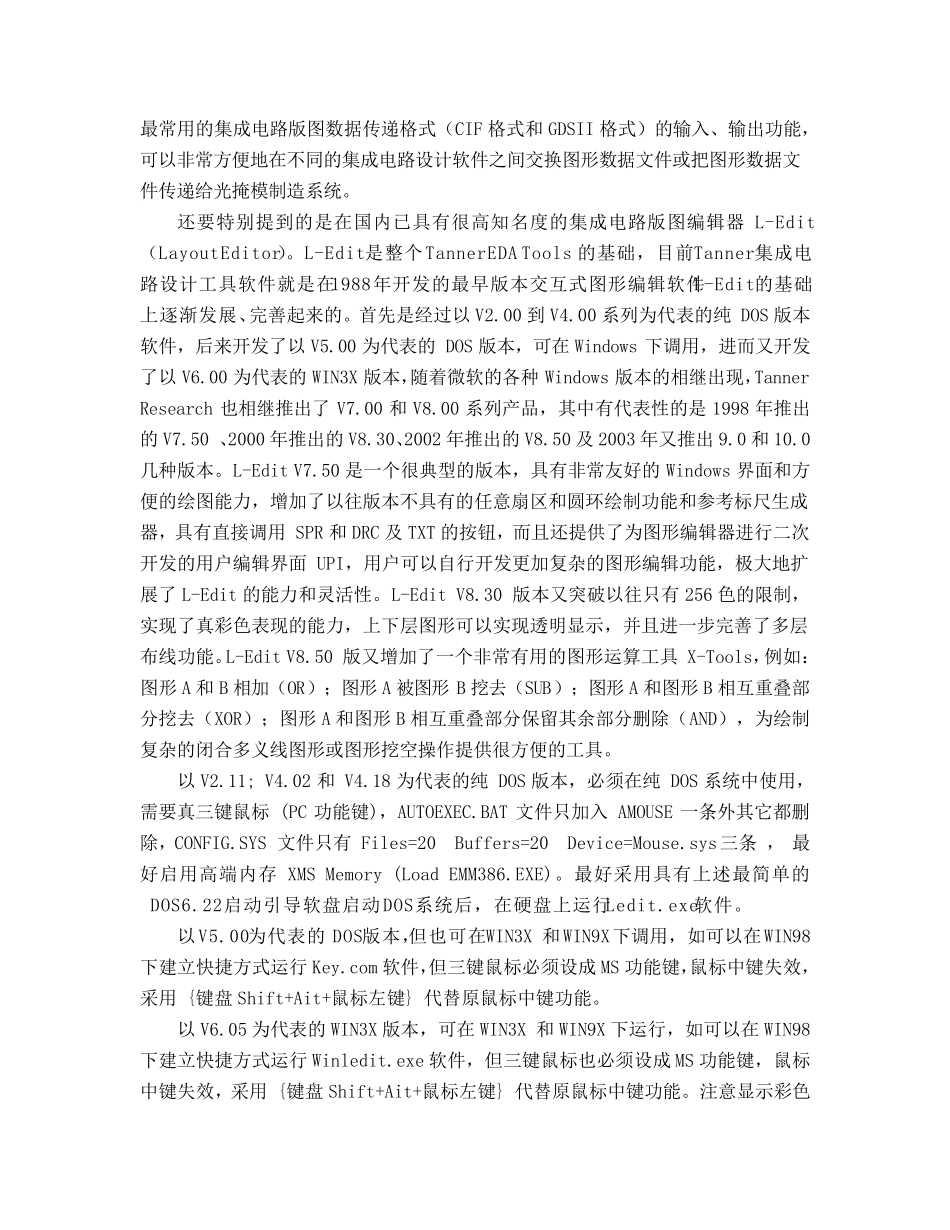

Ledit使用技巧(陈老师)_第2页
2/20

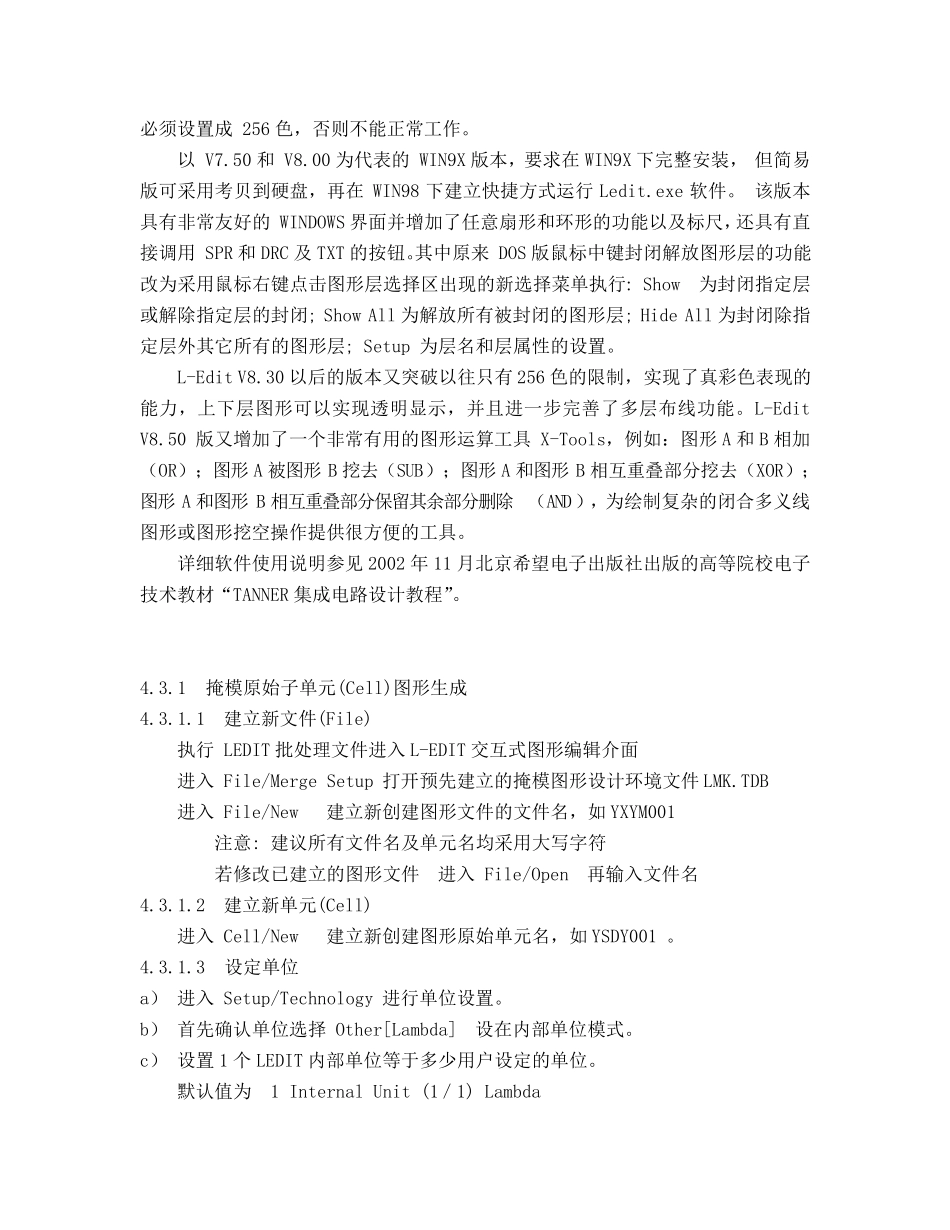

Ledit使用技巧(陈老师)_第3页
3/20
L -EDIT 使用技巧 4.3 集成电路自动设计工具软件掩模版图编辑操作 利用计算集成电路自动设计工具软件 L -EDIT 实现移相掩模图形布局设计及交互式图形编辑。 Tanner Research,Inc.开发的一种很优秀的集成电路设计工具 (Tanner IC Design Tools) 软件,最大的特点是可用于任何个人计算机(PC 机)、它不仅具有强大的集成电路设计、模拟验证、版图编辑和自动布局布线等功能,而且图形处理速度快、编辑功能强、通俗易学、使用方便,很实用于任何个人进行集成电路设计或其它微细图形加工的版图设计工作。早期(1988)Tanner EDA Tools 是一种可以运行于PC-DOS或 MS-DOS操作系统的IBM PC 及其兼容机的交互式集成电路版图设计工具软件包、(当然也能运行于Macintoshcs苹果机和带 X-windos 的UNIX 工作站),通过十多年的扩充、改进,几乎每年都有一种新的修改版,到目前已经推出到1988-2002 Tanner EDA 版本,其强大的EDA功能不比SUN 工作站上运行的Cadence设计软件逊色,可以用来完成任何复杂度的IC 设计,但它却能够运行于任何微机上的Windows 98/ Windows ME/ Windows NT/ Windows 2000/ Windows XP 等各种操作系统平台上,为设计软件的普及、推广、应用创造了非常有利的条件。教程以具有代表性 的1998 年 Tanner EDA Tools 版本为基 础 对Tanner 集成电路设计工具软件作全 面 的介 绍 ,抛 砖 引 玉 ,读 者 可以在 此 基 础 上,对 其他 版本功能作进一步 探 讨 。整 个设计工具大体 上可以归 纳 为两 大部 分 ,即 以 S-Edit 为核 心 的集成电路设计、模拟、验证模块 和以 L-Edit 为核 心 的集成电路版图编辑与 自动布图布线模块 。前者 包括 电路图编辑器S-Edit、电路模拟器 T-Spice 和高 级 模型 软件、波 形编辑器 W-Edit、NetTran 网 表转 换 器 、门 电路模拟器GateSim 以及工艺 映 射 库 、符 合 库SchemLib、Spice 元 件库 等软件包,构 成一个完整 的集成电路设计、模拟、验证体 系,每个模块 互相关 联 又 相对 独 立 ,其中 S-Edit 可以把 设计的电路图转 换 成SPICE,VHDL,EDIF和 TPR 等网 表文 件输 出,提 供 模拟或自动布图布线。后 者 则 是包括 集成电路版图编辑器L-Edit 和用于版图检 查 的网 表比较 器LVS 等模块 ,L-Edit 本身 又 嵌 入 设计规则 检 查 DRC、提 供...
