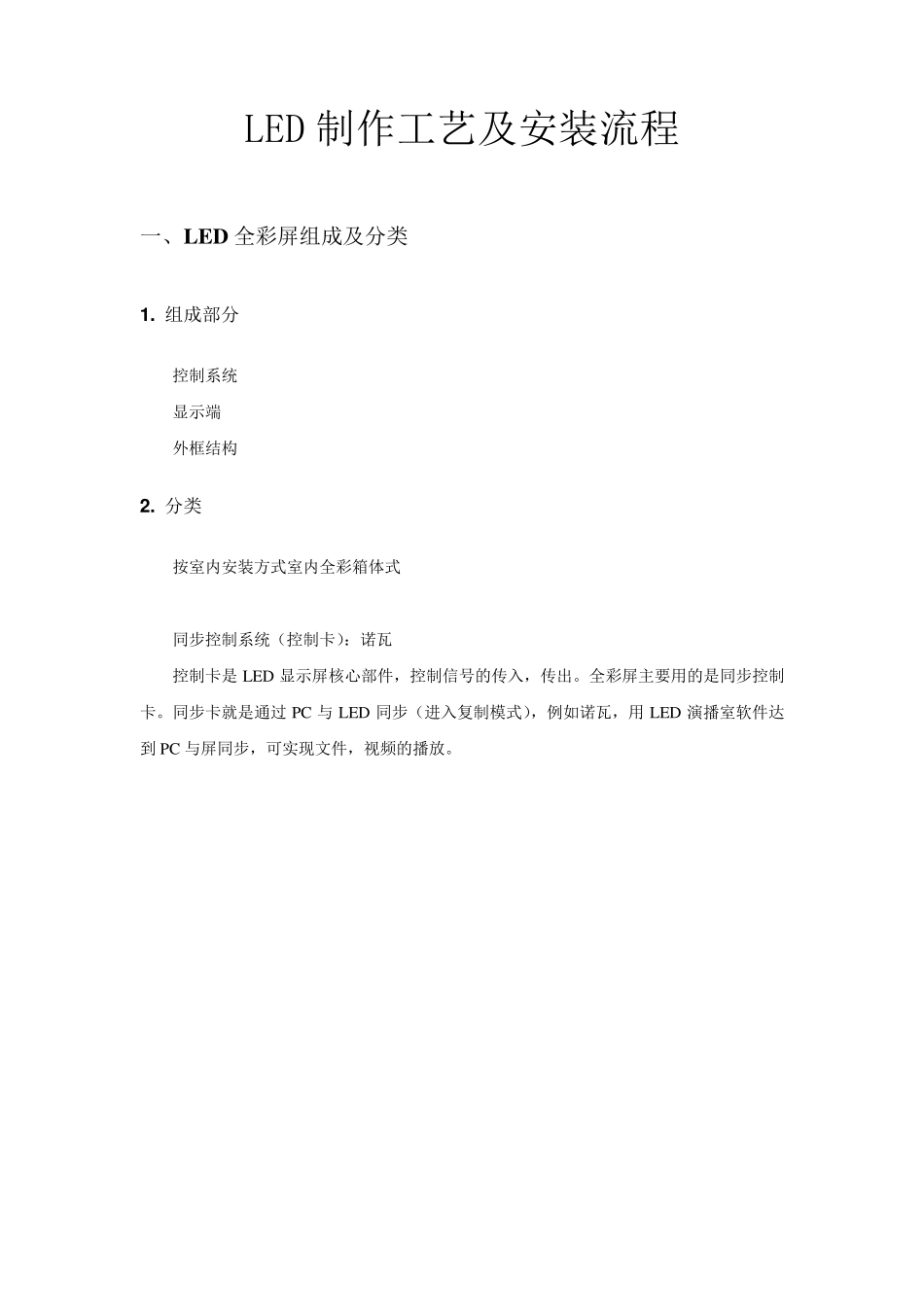

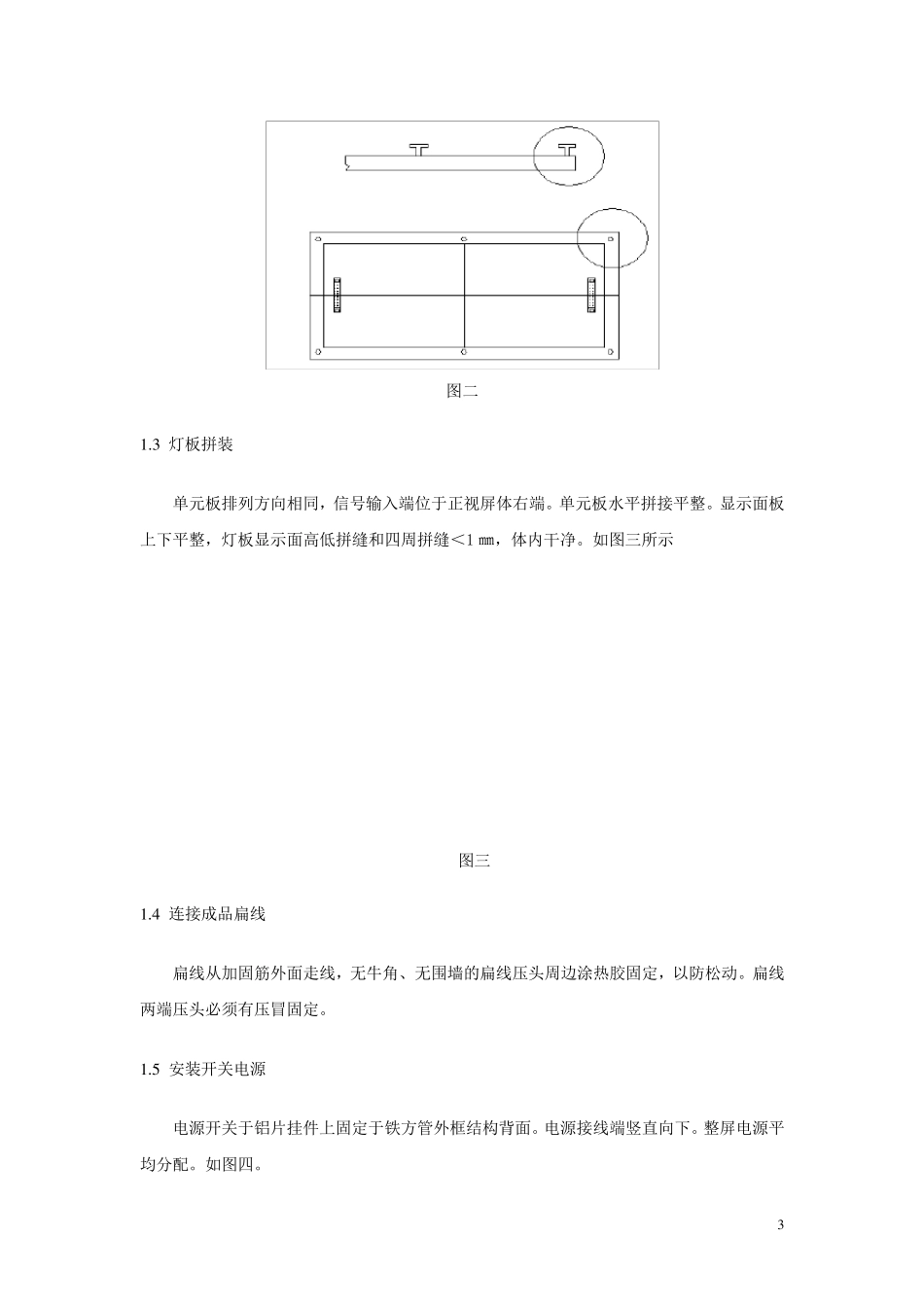

LED 制作工艺及安装流程 一、LED 全彩屏组成及分类 1 . 组成部分 控制系统 显示端 外框结构 2 . 分类 按室内安装方式室内全彩箱体式 同步控制系统(控制卡):诺瓦 控制卡是 LED 显示屏核心部件,控制信号的传入,传出。全彩屏主要用的是同步控制卡。同步卡就是通过 PC 与 LED 同步(进入复制模式),例如诺瓦,用 LED 演播室软件达到 PC 与屏同步,可实现文件,视频的播放。 2 3 . 生产组装流程 二、 生产组装工艺 1 . 组装流程 1.1 全彩外框结构制作 铁方管结构如图一所示 1.2 模组组装 灯板模组上磁吸盘,按每 32 像素点一个磁吸盘。如图二。 图一 结构制作(铝型材,铁方管) 组装(磁吸盘,灯板,连线) 制作角铝及固定孔位 检 验 打 包 入 库 调 试 老化(48H ) 3 图二 1 .3 灯板拼装 单元板排列方向相同,信号输入端位于正视屏体右端。单元板水平拼接平整。显示面板上下平整,灯板显示面高低拼缝和四周拼缝<1 ㎜,体内干净。如图三所示 图三 1 .4 连接成品扁线 扁线从加固筋外面走线,无牛角、无围墙的扁线压头周边涂热胶固定,以防松动。扁线两端压头必须有压冒固定。 1 .5 安装开关电源 电源开关于铝片挂件上固定于铁方管外框结构背面。电源接线端竖直向下。整屏电源平均分配。如图四。 4 图四 1.6 制作电源线,连线 连接电源线以及模组之间成品5V 红黑电源线。 依据电源之间、电源和不同列灯板电源接线端的距离,剪取电源线,线头剥皮,安装 U型端子,火线和+5V 线配红色端子,其余黄色端子。连接不同列灯板和开关电源之间的红黑电源线,开关电源之间的三芯电源线。 1.7 切割接收卡亚克力板 切割固定接收卡亚克力板,对准定位孔,用螺丝把控制卡固定在亚克力板上。亚克 力板四角上磁吸盘固定于铁方管上。亚克力板和控制卡之间用螺母分开。漏电开关和控制卡安装在屏体最左端。 固定接收卡 接收卡固定如图五所示。切割亚克力板大小根据实际接收卡与分配板拼接大小切割,空位位于亚克力板四角。 5 图五 单个接收卡带载屏分辨率按实际所配接收卡数量平均分配。由于客户的需求不同,接收卡带载分辨率会有差异,连接前请先咨询技术部相关人员。 1 .8 调试、老化 万用表测试连线无短路,上电。按照接收卡的调试说明书打测试,老化 48 小时。老化后,如有隐亮、常亮等故障应即时维修或返厂维修。 1 .9 检验,包装入库 检验根据全彩屏检...
