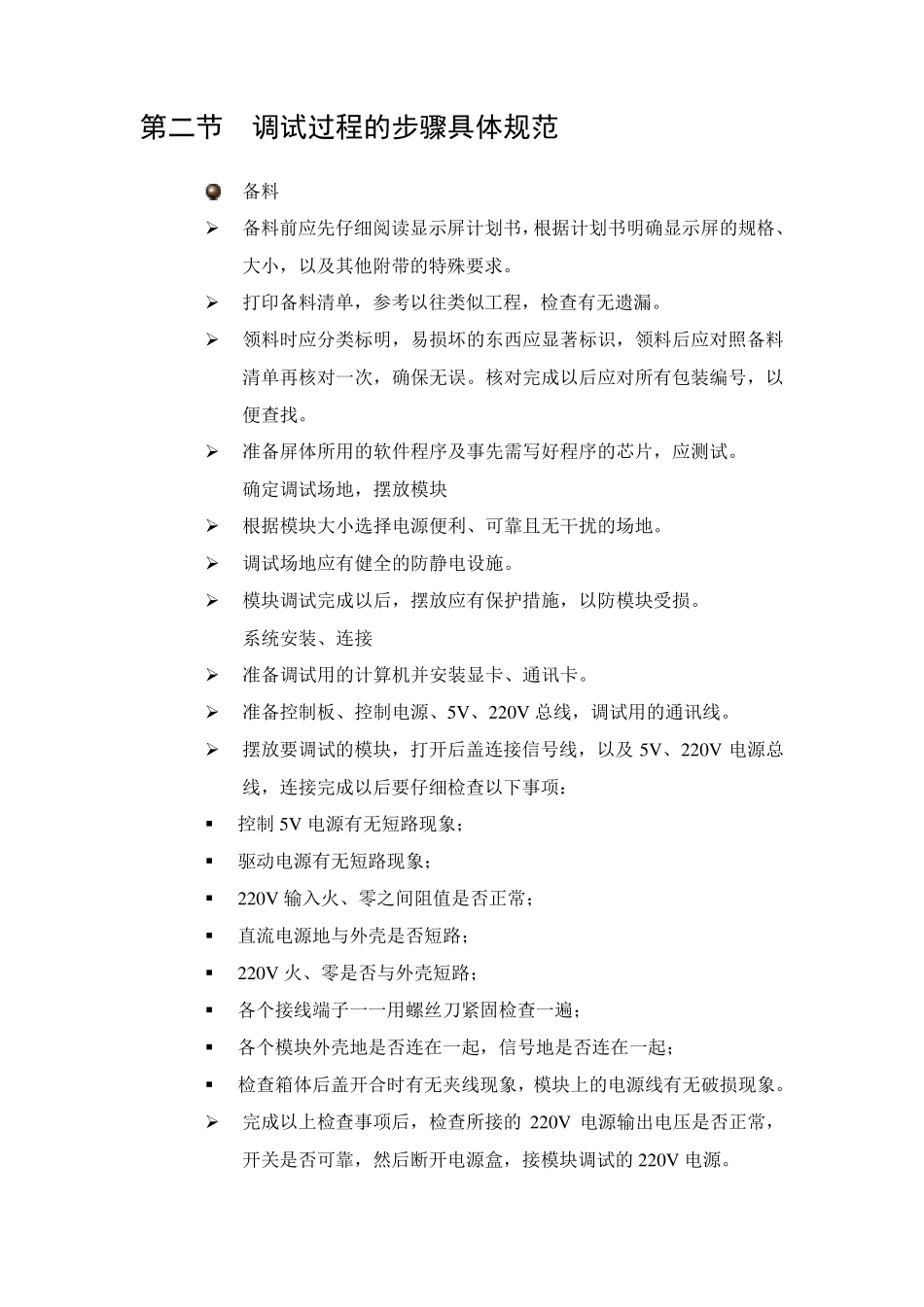

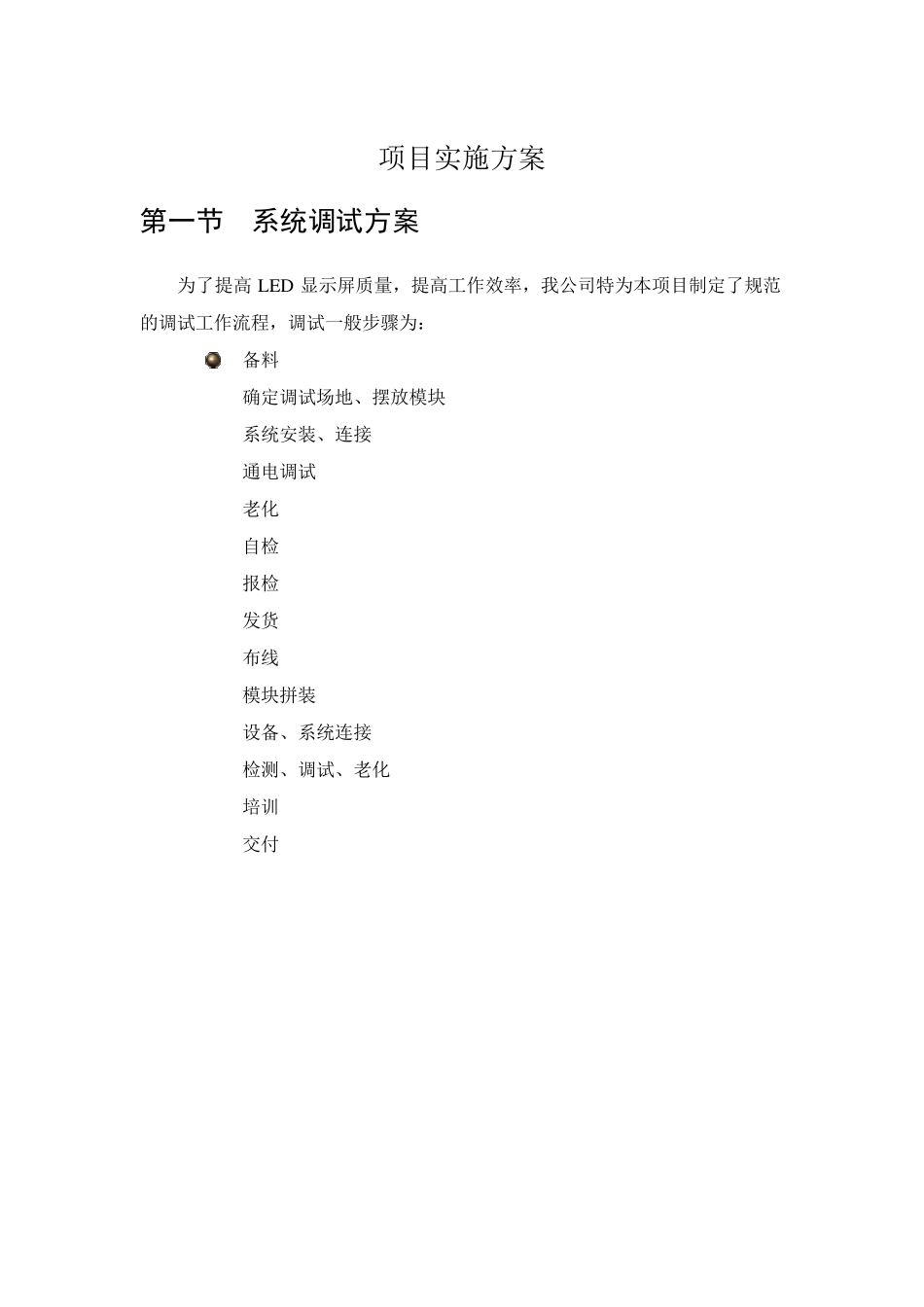

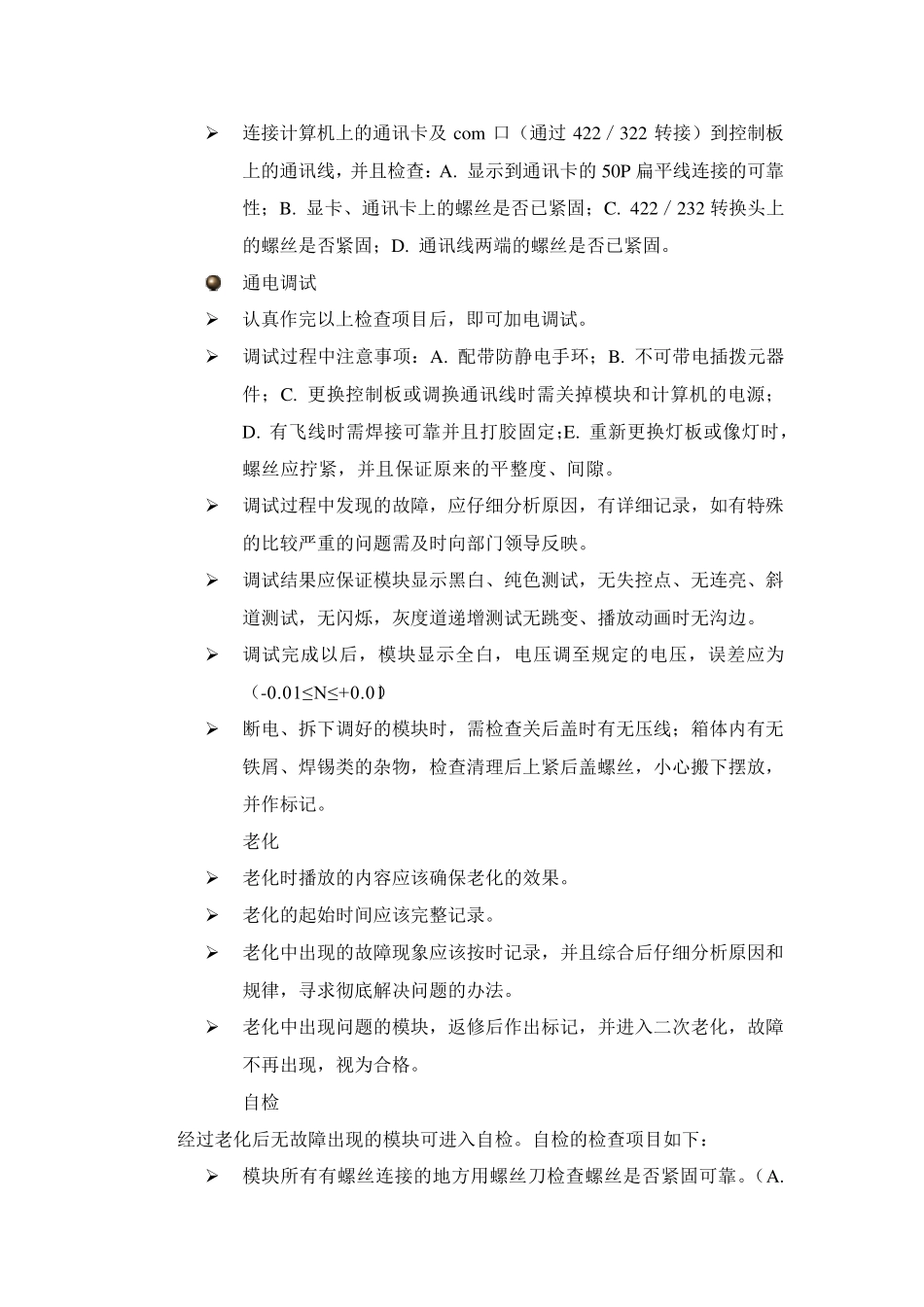

项目实施方案 第一节 系统调试方案 为了提高LED 显示屏质量，提高工作效率，我公司特为本项目制定了规范的调试工作流程，调试一般步骤为： 备料 确定调试场地、摆放模块 系统安装、连接 通电调试 老化 自检 报检 发货 布线 模块拼装 设备、系统连接 检测、调试、老化 培训 交付 第二节 调试过程的步骤具体规范 备料 ➢ 备料前应先仔细阅读显示屏计划书，根据计划书明确显示屏的规格、大小，以及其他附带的特殊要求。 ➢ 打印备料清单，参考以往类似工程，检查有无遗漏。 ➢ 领料时应分类标明，易损坏的东西应显著标识，领料后应对照备料清单再核对一次，确保无误。核对完成以后应对所有包装编号，以便查找。 ➢ 准备屏体所用的软件程序及事先需写好程序的芯片，应测试。 确定调试场地，摆放模块 ➢ 根据模块大小选择电源便利、可靠且无干扰的场地。 ➢ 调试场地应有健全的防静电设施。 ➢ 模块调试完成以后，摆放应有保护措施，以防模块受损。 系统安装、连接 ➢ 准备调试用的计算机并安装显卡、通讯卡。 ➢ 准备控制板、控制电源、5V 、220V 总线，调试用的通讯线。 ➢ 摆放要调试的模块，打开后盖连接信号线，以及 5V 、220V 电源总线，连接完成以后要仔细检查以下事项： ▪ 控制 5V 电源有无短路现象； ▪ 驱动电源有无短路现象； ▪ 220V 输入火、零之间阻值是否正常； ▪ 直流电源地与外壳是否短路； ▪ 220V 火、零是否与外壳短路； ▪ 各个接线端子一一用螺丝刀紧固检查一遍； ▪ 各个模块外壳地是否连在一起，信号地是否连在一起； ▪ 检查箱体后盖开合时有无夹线现象，模块上的电源线有无破损现象。 ➢ 完成以上检查事项后，检查所接的220V 电源输出电压是否正常，开关是否可靠，然后断开电源盒，接模块调试的220V 电源。 ➢ 连接计算机上的通讯卡及com 口（通过422／322 转接）到控制板上的通讯线，并且检查：A. 显示到通讯卡的50P 扁平线连接的可靠性；B. 显卡、通讯卡上的螺丝是否已紧固；C. 422／232 转换头上的螺丝是否紧固；D. 通讯线两端的螺丝是否已紧固。 通电调试 ➢ 认真作完以上检查项目后，即可加电调试。 ➢ 调试过程中注意事项：A. 配带防静电手环；B. 不可带电插拨元器件；C. 更换控制板或调换通讯线时需关掉模块和计算机的电源；D. 有飞线时需焊接可靠并且打胶固定；E. 重新更换灯板或像灯时，螺丝应拧紧，并且保证原来的...
